Trappe de pavillon (suivant équipement)

LX1038323-UN-27APR06

LX1038324-UN-27APR06

LX1033621-UN-14APR04

LX1033622-UN-14APR04

A - Poignée

B - Cache

C - Clip de verrouillage

D - Petit angle d'ouverture

E - Grand angle d'ouverture

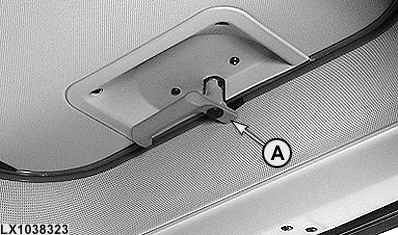

La trappe de pavillon peut être ouverte et fermée à l'aide de la poignée (A).

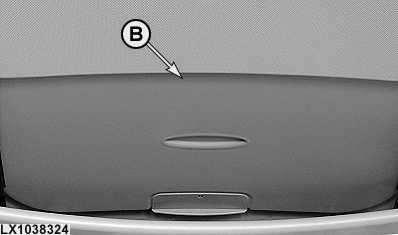

Si la trappe de pavillon est équipée d'un panneau en verre, il est possible de se protéger des rayons directs du soleil en utilisant un cache (B).

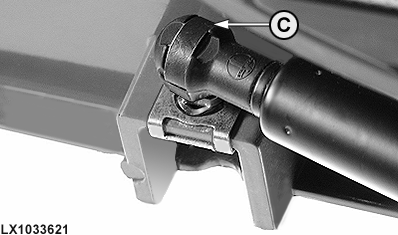

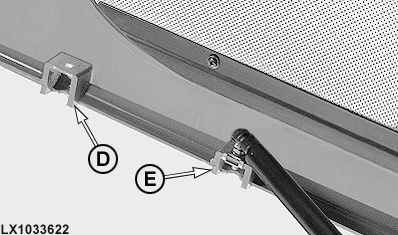

La trappe de pavillon peut être ajustée de façon à ce que son angle d'ouverture soit plus ou moins grand. Pour régler l'angle, déposer les clips de verrouillage (C), retirer le ressort pneumatique de son support et le déposer. Poser le support dans la position souhaitée (D) ou (E), reposer le ressort pneumatique et le fixer avec le clip.
