Remplacement de la courroie d'entraînement

LX1026131-UN-21MAY01

NOTE: Sur les tracteurs avec PDF avant, la courroie d'entraînement doit être remplacée par le concessionnaire John Deere.

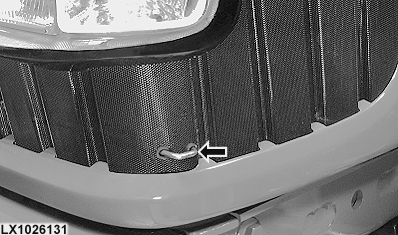

Tirer sur le loquet et soulever le capot.

Détente de la courroie d'entraînement

LX1038342-UN-18MAY06

LX1027736-UN-28AUG01

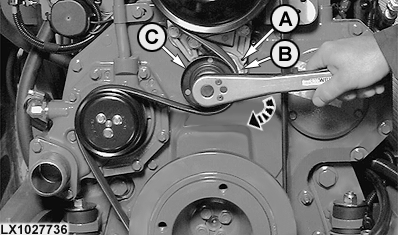

A - Perçage (excentrique)

B - Perçage (embase)

C - Galet tendeur

ATTENTION: Débrancher le câble de masse (—) de la batterie.

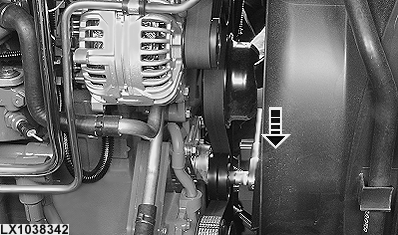

Retirer le recouvrement du galet tendeur (C). Tourner la vis du galet tendeur en utilisant une clé de 15 mm (19/32 in), voir flèche. Le tendeur de la courroie d'entraînement revient automatiquement en position de tension.

Le tendeur de la courroie d'entraînement peut être maintenue en position de détente de la manière suivante:

Tourner la vis du galet tendeur (voir flèche) jusqu'à ce que les alésages (A) et (B) soient alignés. Introduire une goupille de 5 mm (0.2 in) dans les deux perçages alignés.

Pour tendre, tourner légèrement le galet tendeur pour donner du jeu à la goupille et l'extraire des alésages. Le tendeur de la courroie d'entraînement revient automatiquement en position de tension.

Remplacement de la courroie d'entraînement

LX1034175-UN-14JUN04

LX1034176-UN-14JUN04

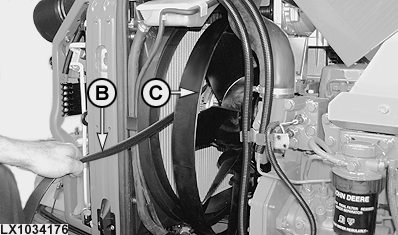

A - Vis autofreinées

B - Courroie d’entraînement

C - Ventilateur

Retirer les six vis (A) du ventilateur.

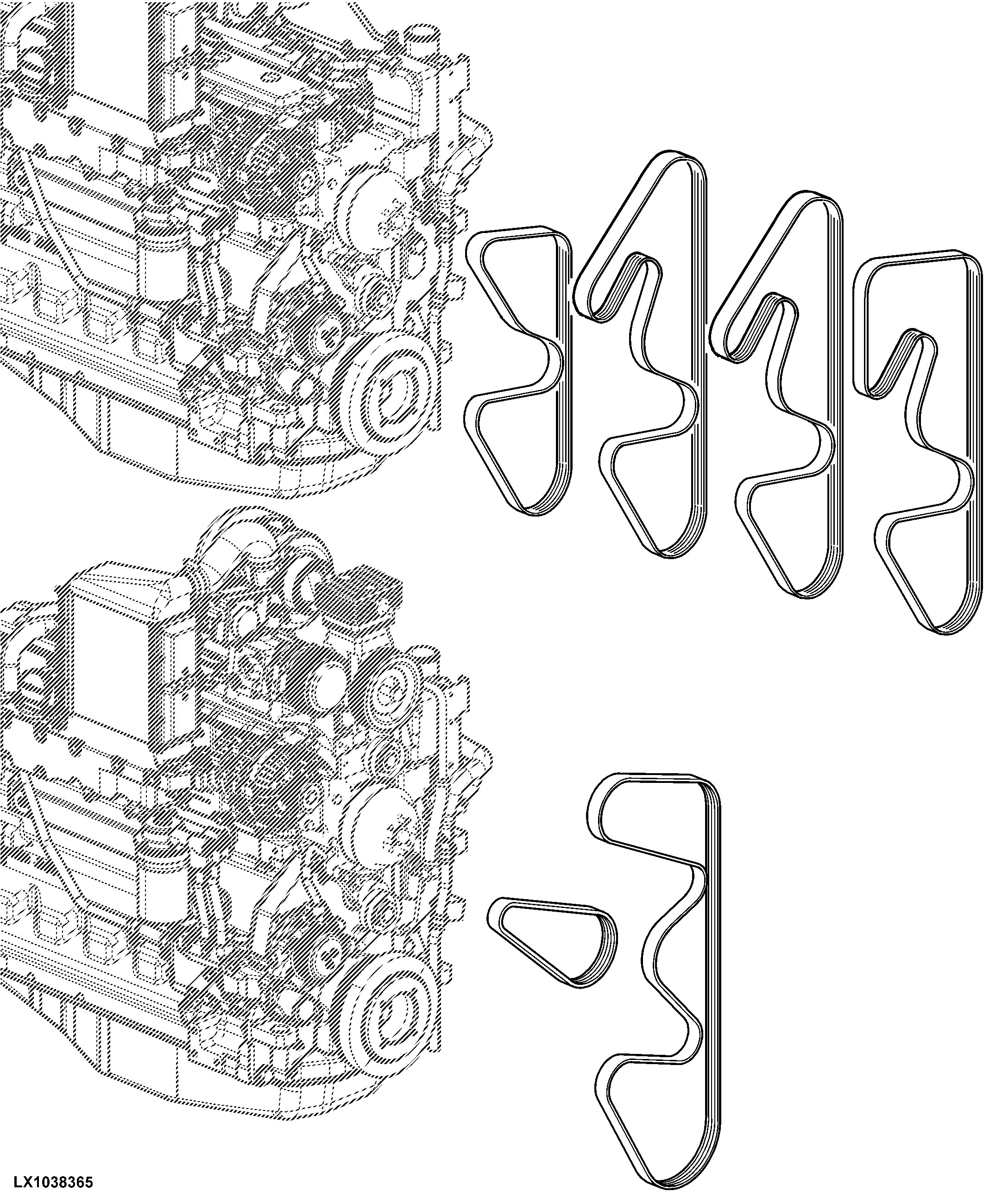

Retirer la courroie d'entraînement (B) par le dessus du ventilateur (C) et installer une courroie neuve (voir le schéma ci-dessous pour le cheminement de la courroie).

IMPORTANT: Toujours utiliser des vis autofreinées neuves lors de la repose.

Serrer les vis autofreinées au couple prescrit suivant.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Vis sur ventilateur	Couple	22 – 28 N˙m 16 – 21 lb-ft

LX1038365-UN-29MAY06
