Merkkivalot ja näytöt

Merkkivalot

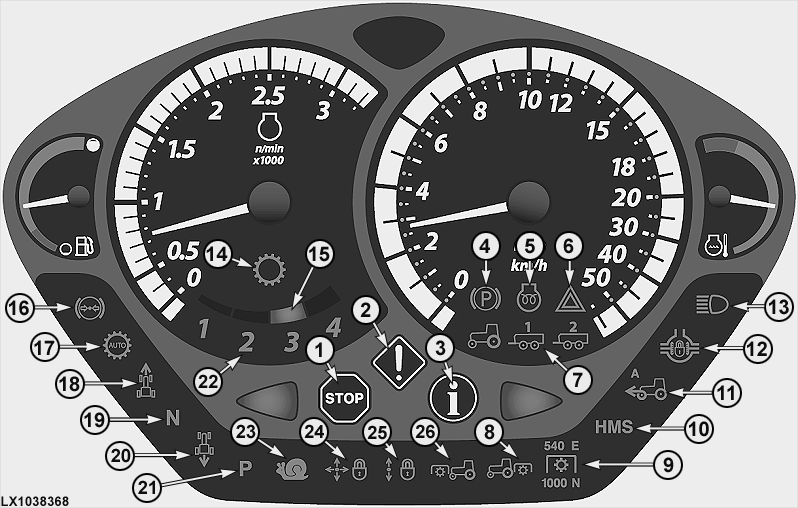

LX1038368-UN-31MAY06

1-Punainen valo STOP vilkkuu vakavan toimintahäiriön tapauksessa. Sammuta moottori VÄLITTÖMÄSTI ja määritä häiriön syy (tarkasta virheilmoitus CommandCenter-monitorista).

2-Keltainen valo HUOMIO vilkkuu toimintahäiriön tapauksessa (tarkasta virheilmoitus CommandCenter-monitorista). Tämä valo vilkkuu myös siinä tapauksessa, että seisontajarru on päällä moottorin käydessä ja suunnanvaihtovipu on tällöin muussa kuin vapaa-asennossa.

3-Sininen valo INFO syttyy, kun hydrauliikkaan tai vaihteistoon liittyvässä sähkökomponentissa on ilmennyt vika. Ota yhteys John Deere -huoltoon.

4-Tämä merkkivalo syttyy, kun seisontajarru kytketään päälle moottorin käydessä. Traktorin varustelusta riippuen lisäksi voi olla kuultavissa varoitusääni.

5-Tämä valo syttyy, kun virta-avain käännetään myötäpäivään ensimmäiseen asentoon. Käynnistä moottori vasta merkkivalon sammuttua.

6-Tämä varoitusvalo vilkkuu, kun hätävilkut ovat päällä.

7-Nämä merkkivalot (traktoria tai varustukseen kuuluvia perävaunuja varten) alkavat vilkkua, kun suunta- tai hätävilkku kytketään päälle.

8-Tämä valo syttyy, kun takavoimanotto kytketään päälle.

9-Nämä valot ilmaisevat takavoimanoton valitun nopeuden.

10-Tämä valo syttyy, kun päisteautomatiikka (HMS Plus) on kytkettynä.

11-Tämä valo syttyy, kun etuveto kytketään päälle. Lisäksi syttyy kirjain A, mikäli etuvedon automatiikka on valittuna.

12-Tämä merkkivalo syttyy, kun tasauspyörästön lukko kytketään päälle.

13-Pitkien ajovalojen merkkivalo syttyy, kun pitkät ajovalot kytketään päälle.

14-Tämä valo syttyy vaihteistolla PowrQuad Plus tai AutoQuad Plus varustetuissa traktoreissa yhdessä valitun vaihteen numeron kanssa.

15-Nämä valaistut kentät näyttävät suurimman mahdollisen vaihteen asetuksen (varustuksessa AutoQuad Plus -vaihteisto).

16-Tämä valo syttyy paineilmajarruilla varustetuissa traktoreissa, mikäli ilmanpaine ei riitä perävaunukäyttöön.

17-Tämä valo syttyy, kun vaihteiston AutoQuad Plus tai AutoPowr automatiikka kytketään päälle.

18-Tämä valo syttyy, kun suunnanvaihtovipu siirretään eteenpäinajon asentoon.

19-Tämä valo syttyy, kun suunnanvaihtovipu siirretään vapaa-asentoon.

20-Tämä valo syttyy, kun suunnanvaihtovipu siirretään peruutusasentoon.

21-Tämä valo syttyy, kun suunnanvaihtovipu siirretään vaihteiston lukon asentoon (varustuksessa AutoPowr-vaihteisto).

22-Vaihteistoissa PowrQuad Plus tai AutoQuad Plus numerot 1-4 ilmoittavat valitun vaihteen.

23-Tämä valo syttyy, kun AutoPowr-vaihteiston ryömintävaihde kytketään päälle.

24-Tämä valo syttyy, kun sähköisen monitoimivivun kuljetuslukitus kytketään päälle.

25-Tämä valo syttyy, kun hallintaventtiilien (E-SCV/E-ICV) kuljetuslukitus kytketään päälle.

26-Tämä valo syttyy, kun etuvoimanotto kytketään päälle.

Valojen syttyminen käynnistettäessä: moottorin käynnistämisen jälkeen kaikkien merkkivalojen tulee syttyä noin 1 sekunnin ajaksi. Jos näin ei ole, syynä voi olla palanut polttimo tai sulake. Tarkasta ja vaihda tarvittavat osat.

Merkkivalojen tulee sammua heti, kun moottori on käynnistynyt.

HUOMAA: Ajonopeuden yksikkö voi olla km/h tai MPH. Yksikön voi vaihtaa CommandCenter-ohjausmonitorista. Tutustu näyttöön "Mittayksiköiden valinta" tämän osan kohdassa "Ohjauspaneelin asettelut".

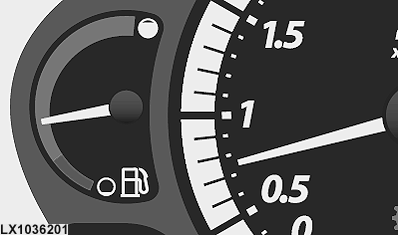

Polttonestemittari

LX1036201-UN-31MAY06

Polttonestemittari ilmoittaa polttonesteen määrän säiliössä asteikolla "täysi" - "tyhjä" (punaisen alueen reuna). Osoitinneulan siirtyessä punaiselle alueelle säiliössä on jäljellä vielä noin 35 litraa (9.2 U.S. gal.) polttonestettä.

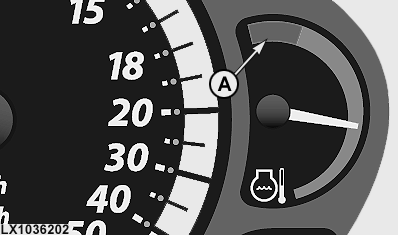

Jäähdytysnesteen lämpömittari

LX1036202-UN-31MAY06

Jos jäähdytysnesteen mittarin neula siirtyy punaiselle alueelle (A), moottori ylikuumenee. Vähennä välittömästi kuormitusta tai vaihda pienemmälle vaihteelle. Jos mittari pysyy punaisella alueella, sammuta moottori ja etsi ylikuumenemisen syy (liian vähän jäähdytysnestettä, likainen jäähdytin tai likainen jäähdyttimen säleikkö).
