AutoPowr-vaihteiston käyttö

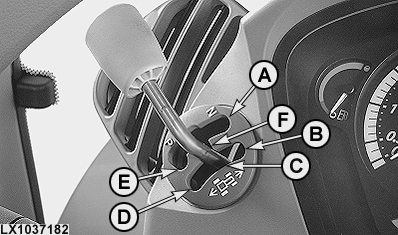

Suunnanvaihtovipu

LX1037182-UN-06JUN06

A - Vapaa

B - Eteenpäin

C - “Power Zero” (nollanopeus)

D - Peruutus

E - Vaihteiston lukko

F - Keskiasento

Kytkiessäsi vivun jommankumman ajosuunnan asennosta nollanopeuden asentoon (C) traktori pysähtyy vähitellen - kuitenkin ilman vaihteiston jarrutusta. Voima välittyy vaihteistoon, mikäli traktori on paikallaan. Vipua on pidettävä käsin paikallaan nollanopeuden asennossa. Jos vipu päästetään pois nollanopeuden asennosta, se palaa automaattisesti keskiasentoon (F).

Traktorin pysäyttämisen jälkeen vivun voi kytkeä takaisin vaihteistolukon asentoon. Jos vipu siirretään vapaa-asentoon (A), suunnanvaihtokytkimet avautuvat eikä moottorivoima välity vaihteistoon. Traktori voi lähteä vierimään.

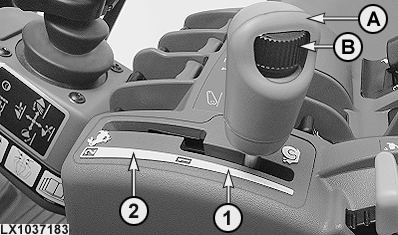

Ajonopeusvipu

LX1037183-UN-10OCT05

A - Ajonopeusvipu

B - Nopeuden säätöpyörä (enimmäisnopeuden säätämistä varten)

1 - Nopeusalue 1

2 - Nopeusalue 2

Ajonopeutta säädellään nopeuden säätövivulla. Käytettävissä on kaksi nopeusaluetta.

Nopeusalueen 1 eteenpäinajon enimmäisnopeus on 20 km/h (12,4 mph). Nopeusalueen 2 eteenpäinajon enimmäisnopeus on 40 km/h (25 mph) tai 50 km/h (31 mph). Alueen 1 enimmäisnopeus on aina alueen 2 vähimmäisnopeus. Tämä tarkoittaa, että nopeus ei muutu aluetta vaihdettaessa.

Kummankin nopeusalueen enimmäisnopeutta säädellään säätöpyörällä (B). Lisätietoja seuraavien sivujen kohdissa “AutoPowr-asetukset”.

Alueen enimmäisnopeus saavutetaan siten, että nopeuden säätövipu on liikeradan ääriasennossa täydellä kaasulla ajettaessa. Mikäli kaasupoljin ei ole ääriasennossa, traktori liikkuu asennon mukaisella nopeudella (ei suhteellisesti). Mikäli nopeuden säätövipu ei ole nopeusalueen liikeradan ääriasennossa, traktori liikkuu samoin vivun asentoa vastaavalla nopeudella.

Nopeuden säätöpyörässä (B) ei ole pysäytintä, jolloin sitä voi pyörittää “loputtomiin”. Se huomioi muutoksen viimeisimpään säätökohtaan nähden. Mikäli muutat enimmäisnopeutta säätöpyörällä (B) traktorin liikkuessa, muutoksen lähtökohtana on aina viimeisin asetus. Säätöpyörän kääntäminen kasvattaa tai pienentää suoraan viimeksi säädettyä enimmäisnopeutta. Traktorin elektroniikka tallentaa kaikki mahdolliset muutokset.

Ryömintävaihteisto

Ajaessasi nopeusalueella 1 eteenpäin nopeudella joka on alle 2 km/h (1,24 mph), traktori siirtyy automaattisesti ryömintävaihteelle. Pienin mahdollinen nopeus on 0,05 km/h (0.03 mph).

Alueen 2 enimmäisnopeus on 2,5 suurempi kuin alueen 1. Ryömintävaihteella kummankin nopeusalueen enimmäisnopeus on korkeintaan 2,5 suurempi kuin vähimmäisnopeus. Jos esimerkiksi alueen 1 enimmäisnopeudeksi säädetään 0,50 km/h (0.33 mph), niin tällöin vähimmäisnopeus on 0,20 km/h (0.12 mph).

Moottorin nopeuden muutos ei vaikuta ajonopeuteen, mikäli ajonopeus on alle 0,6 km/h (0.37 mph).

Jos säätöpyörää käytetään ajonopeuden nostamiseen traktorin ollessa liikkeellä nopeusalueella 2 ryömintävaihde kytkettynä, tapahtuu seuraavaa:

• Säädetyn nopeuden ollessa alle 10 km/h (6.2 mph) vaihteisto pysyy ryömintävaihteella. Tämä tarkoittaa, että alunperin säädetyt arvot ovat voimassa vaihdettaessa takaisin alueelle 1. Alue 1 vilkkuu digitaalisessa näytössä.
• Ryömintävaihde pysyy myös käytössä palattaessa alueelle 1, mikäli nopeus 10 km/h (6.2 mph) ylitetään hetkellisesti ja nopeutta tämän jälkeen alennetaan arvoon alle 10 km/h (6.2 mph).
• Ryömintävaihde poistuu käytöstä, mikäli nopeus 10 km/h (6,2 mph) ylitetään ja alue 1 kytketään uudelleen päälle. Eteenpäinajon nopeusalue 1 siirtyy automaattisesti oikealle nopeudelle (2 km/h; 1,24 mph).

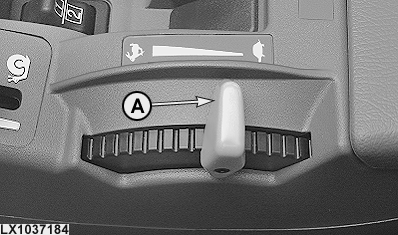

Kaasupoljin ja käsikaasu

LX1037184-UN-10OCT05

A - Kaasuvipu

Vaihteiston ohjaus ottaa aina huomioon voimakkaamman signaalin.

Jos moottorin nopeutta lisätään kaasupoljinta tai käsikaasuvipua liikuttamalla, moottorin nopeus kasvaa. ECO-asennossa moottorin nopeus laskee säädetyn ajonopeuden saavuttamisen jälkeen kuormituksen edellyttämälle tasolle.

Kun suunnanvaihtovipu on joko eteenpäinajo- tai peruutusasennossa, traktori voidaan kiihdyttää säädettyyn nopeuteen kaasupoljinta tai käsikaasua käyttämällä. Välitön ajonopeus riippuu suoraan kaasupolkimen tai käsikaasuvivun asennosta. Kaasupolkimen asento vaikuttaa moottorin nopeuteen välillisesti.

Kun kaasupoljinta tai käsikaasua käytetään, CommandCenter-hallintakonsolissa säädetyt automaattiohjauksen ja moottorin pyörimisnopeuden arvot otetaan aina huomioon. Esimerkiksi aseteltu moottorin nopeuden yläraja ei ylity edes täydellä kaasulla. Eco-asennossa moottori pyörii vain niin nopeasti kuin on välttämätöntä, myös täydellä kaasulla.

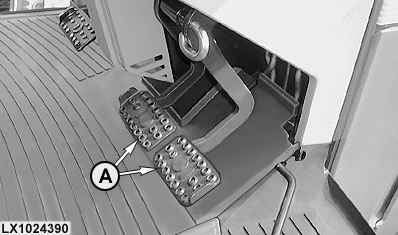

Jarrupolkimet

LX1024390-UN-03JUL00

A - Jarrupolkimet

Mikäli molempia jarrupolkimia painetaan traktorin liikkuessa, nopeus hidastuu pysähdykseen saakka. Automaattisen kytkintoiminnon ansiosta kytkinpoljinta ei tarvitse käyttää jarruttaessa.

Kun jarrupolkimet on jälleen vapautetaan, traktori kiihtyy automaattisesti käsi- tai jalkakaasun määräämälle nopeudelle.

Mitä suurempi on moottorin nopeus, sitä voimakkaammin jarrupolkimia on painettava traktorin pysäyttämiseksi.

Kytkinpoljin

Kytkinpoljinta ei tarvitse tavallisesti käyttää traktorin pysäyttämiseen. Mikäli kytkinpoljinta painetaan, on sen antamalla kytkentäkäskyllä etusija muihin komentoihin nähden.
