A ClimaTrak rendszer használata (Automata hőmérsékletvezérlés)

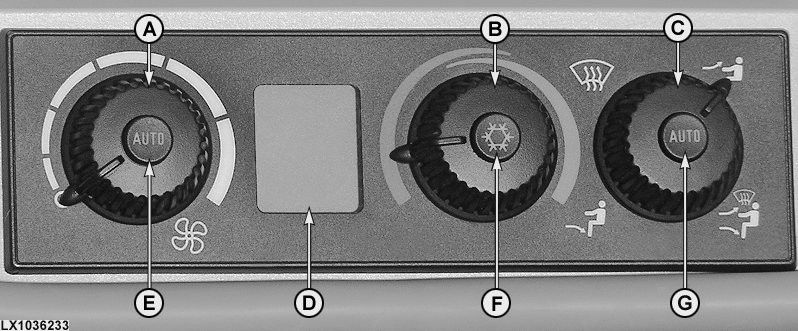

LX1036233-UN-08AUG06

A - Ventilátor fordulatvezérlő gomb

B - Hőmérséklet kiválasztó gomb

C - Levegőáram szabályzás

D - LCD hőmérsékletkijelzés

E - Automata ventilátorvezérlés

F - Economy mód KI/BE kapcsoló

G - Automata légáram szabályzás

A rendszer kezelőszervei és a kijelző

Három kezelőgomb és egy LCD kijelző található a ClimaTrak (ATC) konzolon.

1. Ventilátor fordulat szabályzó gomb (A) az AUTO kapcsolóval (E)
2. Hőmérséklet szabályzó gomb (B) az economy (energiatakarékos) kapcsolóval (F)
3. Négyállású levegőáram üzemmód szabályozó (C) az AUTO kapcsolóval (G)
   • Párátlanítás / szélvédő
   • Párátlanítás/Műszerfal/Lábtér
   • Műszerfal
   • Lábtér

A kívánt hőmérsékletet az LCD kijelző (D) mutatja. Ha a kívánt és a külső hőmérsékletet felváltva akarja kijeleztetni, akkor állítsa át az ATC 033 címet. Lásd a “Beállítások” címszó alatt a “Diagnosztikai hibakódok és egyéni beállítások” fejezetben.

Ha a rendszer automatikus ventilátor módban van, a kijelzőn egy ventilátor szimbólum és az AUTO felirat látható. Amikor a légkondicionáló kuplung bekapcsol (energiatakarékos módban nem), a kijelzőn egy hópehely szimbólum jelenik meg. A levegőáram irányát egy, a lábtér vagy a fej felé mutató nyíl jelzi és a párátlanítás szimbóluma jelenik meg. Ha a rendszer automatikus levegőáram módban van, a kijelzőn az ember alatt az AUTO felirat jelenik meg.

Az AUTO levegőáram üzemmódban a kapcsoló fokozatmentesen állítható a párátlanítás, a lábtér és a lábtér/műszerfal állások között.

• Műszerfal - a levegő a műszerfalon lévő légbefúvókhoz áramlik.
• Lábtér – A levegő a lábtérbe áramlik, hacsak nincs szükség párátlanításra.
• Párátlanítás – A levegő a szélvédőre van irányítva.
• Párátlanítás/műszerfal/lábtér – Változtatható beállítás, ami a levegőt oda irányítja, ahová szükséges.

MEGJEGYZÉS: Annak érdekében, hogy a ClimaTrak rendszer a legjobb teljesítménnyel működjön, rendszeresen tisztítsa ki a fülke cirkulációs szűrőket (lásd a “Karbantartás/Szükség szerint” fejezetben).

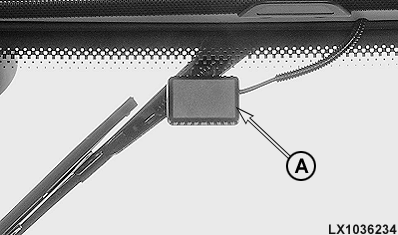

Páraérzékelő szenzor

LX1036234-UN-03JUN05

FONTOS: Kerülje, hogy a páraérzékelő szenzort (A) nagy mennyiségű víz érje.
