Hétpólusú pótkocsi csatlakozó

LX1041455-UN-24NOV06

LX1019770-UN-17NOV00

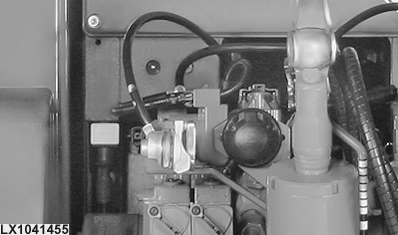

Az csatlakozó aljzat lehetővé teszi a világítás, az irányjelzők és más, a pótkocsin, vagy a munkaeszközön lévő elektromos berendezések csatlakoztatását. Mindig használjon kiegészítő világítást a függesztett munkaeszközön, ha az eltakarja a traktor hátsó irányjelzőit, vagy más világítását.

MEGJEGYZÉS: Aljzathoz való csatlakozó dugó a John Deere kereskedőnél beszerezhető.

Az (A) érintkező a test csatlakozás.

Csatlakozás	Funkció	Vezeték színe
1	Bal oldali irányjelző	Sötét zöld
2	—	—
3	Test	Fekete
4	Jobb oldali irányjelző	Lila
5	Jobb hátsó helyzetjelző	Szürke
6	Féklámpák	Világos kék
7	Bal hátsó helyzetjelző	Szürke
