Az elforduló sárvédők beállítása

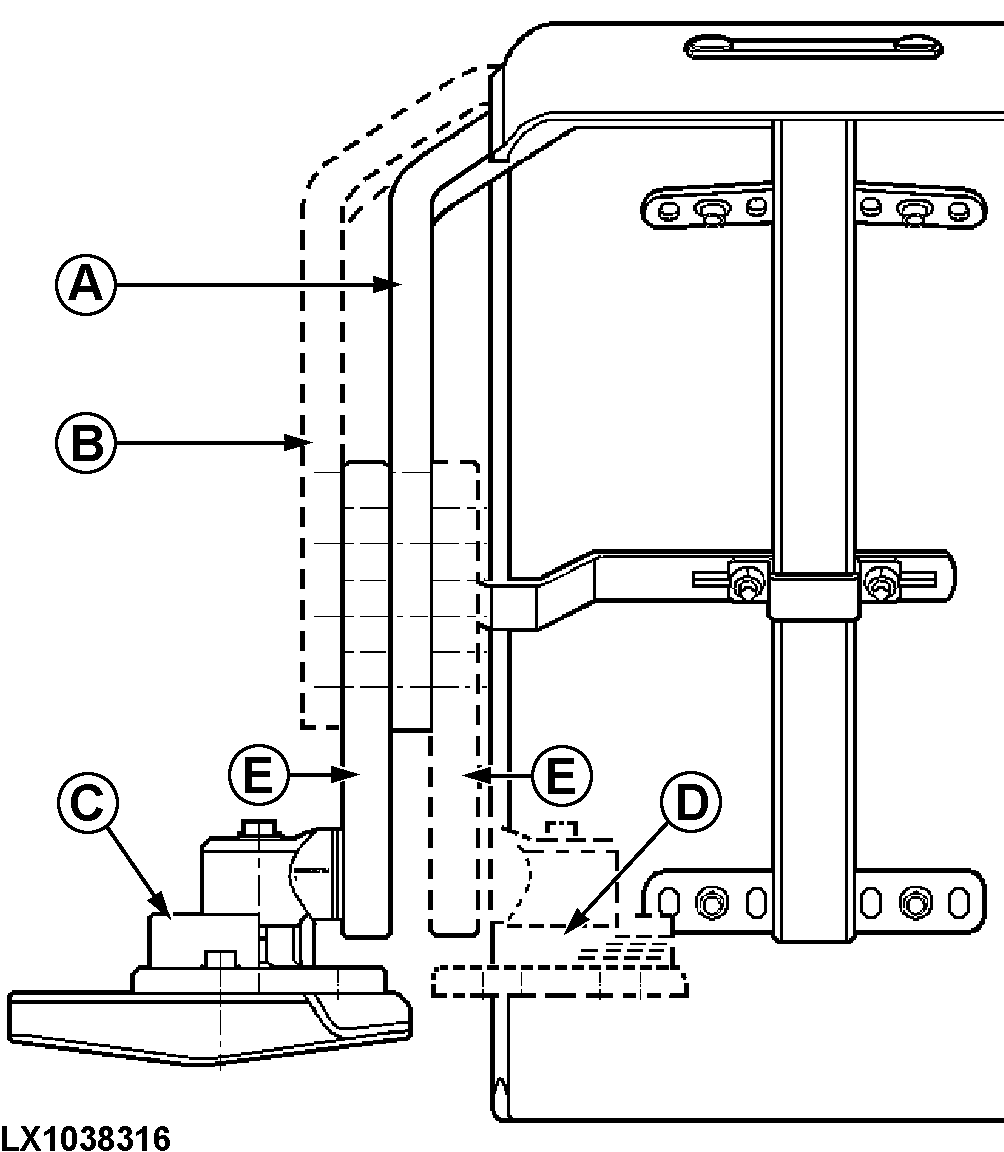

LX1038316-UN-08AUG06

A - Tartó az állító karhoz (kerék felőli oldal)

B - Tartó az állító karhoz (traktor felőli oldal)

C - Forgó lap (traktor felőli oldal)

D - Forgó lap (kerék felőli oldal)

E - Beállító kar

A sárvédők külön-külön állíthatók. Többféle beállítás lehetséges. A gumiabroncs méretétől függően kell a sárvédők dőlését, szélességét és magasságát beállítani. Ha az a szándék, hogy a C és D pozíció között váltsunk, fordítsa meg a részegységet (ne szerelje fel a traktor másik oldalán). Ezután állítsa be az állítókar (E) előre-hátra szögét. A beállításhoz kövesse az alábbi folyamatot:

1.

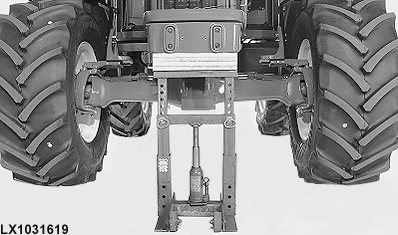

   LX1031619-UN-31MAY06

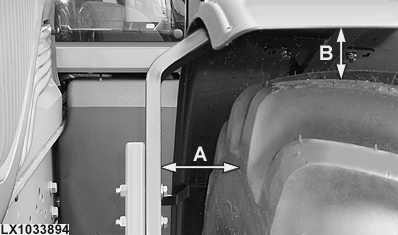

   LX1033894-UN-11MAR04

   Emelje fel a traktor elejét úgy, hogy a hajtott mellső híd szabadon el tudjon billenni.

---




2. Fordítsa el a kormánykereket mindkét irányba és billentse el a hidat, hogy lássa, a sárvédő melyik helyzete a legmegfelelőbb.

3. Állítsa be a sárvédő helyzetét úgy, hogy a minimális távolságok (lásd az ábrát) meglegyenek. Sehol nem érhet hozzá a traktor vázához.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4. Állítsa be a sárvédő ütközőjét, hogy megakadályozza a széleinek kopását, amikor a kormánykerék teljesen el van forgatva és a híd el van billenve. Ügyeljen arra, hogy az ütköző előbb érje el a traktor vázát, mint ahogy a sárvédő nekiütközne a váznak.

5.

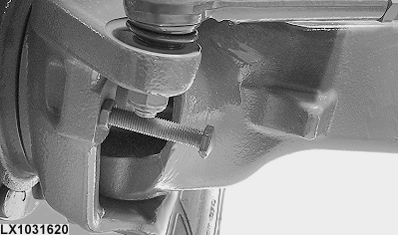

   LX1031620-UN-24APR06

   Állítsa be a kormányütközőket is úgy, hogy a kerék ne érjen hozzá a traktor vázához.

---

Húzza meg a csavarokat a következő nyomatékokra:

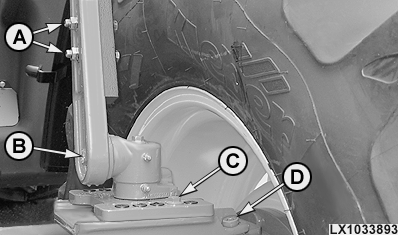

LX1033893-UN-11MAR04

A - Csavarok, tartó az állító karhoz

B - Csavar, állító kar a csuklóhoz

C - Csava, forgó lap az alaphoz

D - Imbusz fejű csavarok, alap a kerékagyhoz

Csavarok (A)..............	140 N˙m (105 lb-ft)
Csavar (B)..............	300 N˙m (220 lb-ft)
Csavarok (C)..............	140 N˙m (105 lb-ft)
Csavarok (D)..............	190 N˙m (140 lb-ft)
