Az elektronikus hidraulika szelepek (E-SCV-k és E-ICV-k) további funkciói

LX1037199-UN-06NOV06

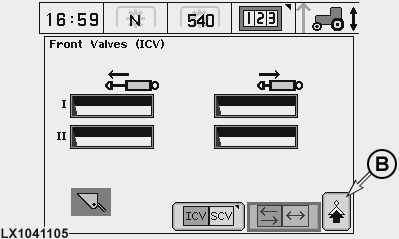

LX1041105-UN-20NOV06

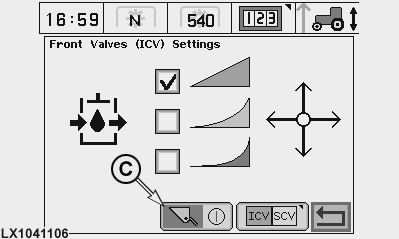

LX1041106-UN-20NOV06

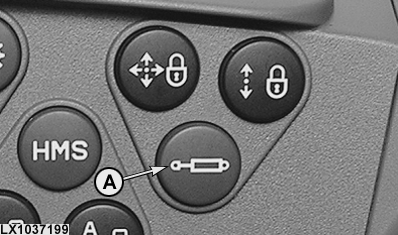

A - Külső hidraulika szelepek gombja

B - Következő oldal

C - Homlokrakodó

FONTOS: E-ICV esetén ügyeljen arra, hogy a megfelelő munkaeszköz van beállítva (homlokrakodó vagy mellső függesztésű munkaeszköz).

Nyomja meg a külső hidraulika szelep gombját (A) és válassza ki az ICV-t, majd válassza a következő oldalt (B); végül válassza ki, vagy törölje a homlokrakodó szimbólumot (C).

Szállítási reteszelés

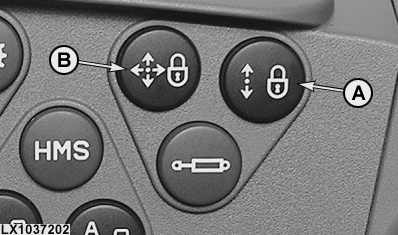

LX1037202-UN-06NOV06

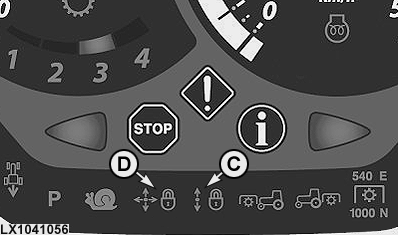

LX1041056-UN-29JUN06

A - Szállítási retesz gomb, kihelyezett vezérlőszelepek (E-SVC-k)

B - Szállítási retesz gomb, multifunkciós kar (E-SCV-k)

C - Szállítási retesz visszajelző lámpa, kihelyezett vezérlőszelepek (E-SVC-k)

D - Szállítási retesz visszajelző lámpa, multifunkciós kar (E-SCV-k)

Minden kihelyezett vezérlőszelep (E-SCV-k) egyszerre reteszelhető (szállítási retesz) az (A) gombbal. Ezt a visszajelző lámpa (C) mutatja. Valamennyi SCV szelep semlegesbe vált.

Az (B) kapcsoló segítségével valamennyi a multifunkciós karra kötött szelep (E-ICV) egyidőben reteszelhető (szállítási reteszelés). Ezt a visszajelző lámpa (D) mutatja. Valamennyi SCV szelep semlegesbe vált.

VIGYÁZAT: A szállítási retesz gombokat (A) és (B) be kell kapcsolni ha közúton közlekedik, és mindig, amikor a homlokrakodóra nincs szükség. Ha ez nem történik meg, a homlokrakodó véletlenszerűen mozgatható a traktor mozgása közben, ami súlyos balesetet okozhat.

Az SCV értékek beállítása

LX1037199-UN-06NOV06

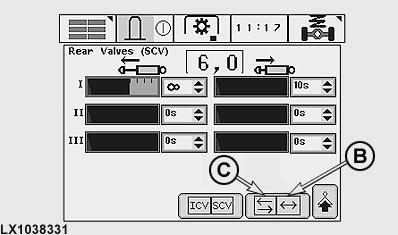

LX1038331-UN-31MAY06

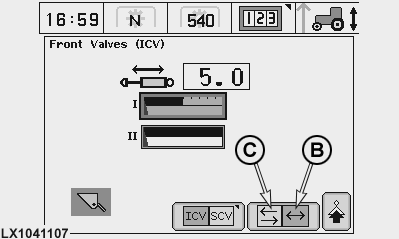

LX1041107-UN-20NOV06

A - Külső hidraulika szelepek gombja

B - Együttes beállítás

C - Külön történő beállítás

A következő értékek állíthatók be az E-SCV-re és az E-ICV-re:

• Maximális olajáram
• Automata kikapcsolási idő

Nyomja meg az SCV gombot (A) és állítsa be a szükséges értékeket a következő kijelző oldalon a választó forgatógomb segítségével.

A maximális átfolyás értékei 0.1-es lépésekben állíthatók. A minimum 0,2 és a maximum 10.

A kikapcsolási idő értékei folyamatosan állítható 0 és a folyamatos között. Végtelenítés azt jelenti nincs automata kikapcsolás.

MEGJEGYZÉS: Ha a (B) cellát aktiválja, a maximális átfolyás és az automatikus kikapcsolási idő beállítási értékei minden SCV szelepnél azonos lesz mindkét irányba (visszahúz/kitol). Ha a (C) cellát aktiválja, a mozgás két irányára vonatkozó értékek külön-külön beállíthatóak (lásd az illusztrációkat).

További beállítások

LX1037199-UN-06NOV06

LX1041105-UN-20NOV06

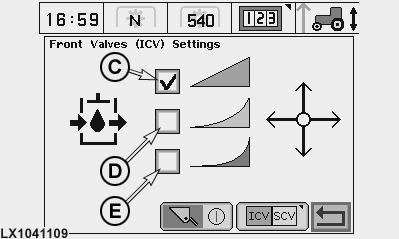

LX1041109-UN-20NOV06

A - Külső hidraulika szelepek gombja

B - Következő oldal

C - Lineáris

D - Kombináció

E - Progresszív

Nyomja meg a kihelyezett hidraulika szelep gombot (A), majd válassza ki a következő oldalt (B).

Ezen a kijelzőoldalon az SCV szelepek reakció karakterisztikáját állíthatja be:

• Lineáris (C) azt jelenti, hogy az SCV-vel megtett távolság megfelel a távolságnak, amit a vezérlőkarral / többfunkciós vezérlőkarral tett meg
• Progresszív (E) azt jelenti, hogy eleinte az SCV-vel megtett távolság kevesebb, mint a távolság, amit a vezérlőkarral / többfunkciós vezérlőkarral tett meg (a mozgásra még érzékenyebb indulást biztosít)
• Kombináció (D) egy köztes állapot a két fenti beállítás között

Ráadásul Ön választhatja ki, hogy a homlokrakodó vagy egy mellső függesztésű munkaeszköz működtethető-e az elektromos multifunkciós kar segítségével.

FONTOS: E-ICV esetén ügyeljen arra, hogy a megfelelő munkaeszköz van beállítva (homlokrakodó vagy mellső függesztésű munkaeszköz).

Automata kikapcsolás

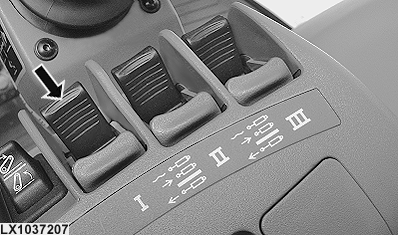

LX1037207-UN-13OCT05

Ha a szállítási reteszelés nincs bekapcsolva és a szelepre egy 0-nál nagyobb valós kikapcsolási idő van beállítva, a következő történik:

Ha a szelepvezérlő kar (lásd a nyilat) a maximális kitolás, vagy visszahúzás helyzetben van és továbbmozdítja kattanásig, a megfelelő hidraulikus munkahenger maximális átfolyási helyzetbe kerül és ott marad, míg a kikapcsolási idő le nem telik. Ezután a vezérlőszelep a semleges helyzetébe áll.

Ez a folyamat leáll, ha:

• a szelepvezérlő kar egy mp-en belül nem tér vissza a semleges helyzetbe
• a szelepvezérlő kart a kikapcsolási idő letelte előtt kimozdítja a semleges helyzetből
• a szelepvezérlő kart az ellentétes irányba mozdítja

Valamennyi fent említett esetben a szelep a szelepvezérlő kar mozgásának megfelelően fog működni.

Az automatikus kikapcsolás aktiválásához kapcsolja vissza a kart a kattanás helyzetéből, majd kapcsolja megint kattanásig.
