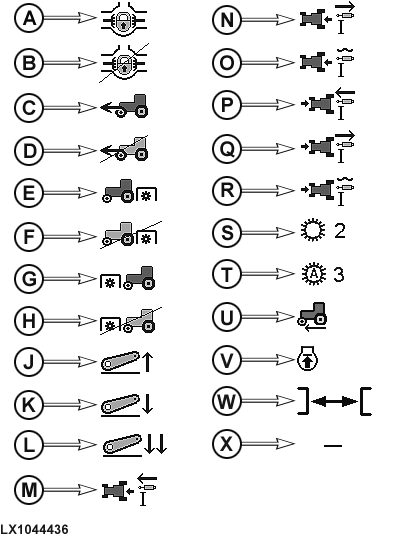

HMS, Lehetséges funkciók

LX1044436-UN-29NOV07

A - Differenciálzár bekapcsolva

B - Differenciálzár kikapcsolva

C - Mellső kerékhajtás bekapcsolva

D - Mellső kerékhajtás kikapcsolva

E - Hátsó TLT bekapcsolva

F - Hátsó TLT kikapcsolva

G - Mellső TLT bekapcsolva

H - Mellső TLT kikapcsolva

J - Hárompont-emelő, emelés

K - Hárompont-emelő, süllyesztés

L - Hárompont-emelő (Gyors kiemelés)

M - Külső hidraulika szelepek (hátsó), kinyújt

N - Külső hidraulika szelepek (hátsó), visszahúz

O - Külső hidraulika szelepek (hátsó), úszó helyzet

P - Külső hidraulika szelepek (mellső), kinyújt

Q - Külső hidraulika szelepek (mellső), visszahúz

R - Külső hidraulika szelepek (mellső), úszó helyzet

S - Hajtómű - megadott fokozat

T - Hajtómű - Automata sebességváltás

U - Maximális sebesség (AutoPowr)

V - Motorforulatszám felső határértéke

W - Funkció hozzáadása (szerkesztés mód)

X - Törlés funkció (szerkesztés mód)

Az itt sorolt funkciók

• kiválaszthatók egy legördülő menüből, amikor a traktor áll (szerkesztés mód)
• "megtaníthatók" a traktor vezérlőszervein keresztül, amikor a traktor mozgásban van (tanulás üzemmód)

A funkciókon amelyek kiválaszthatók a traktor vezérlőszervein keresztül (pl. mellső kerékhajtás ki/be és differenciálzár ki/be), az ellentétes állapot választható ki a vezérlés ismételt működtetésével, 2 másodpercen belül.

MEGJEGYZÉS: Az (M - R) funkciókhoz, az E-SCV-t ki kell kapcsolni, és a tanításhoz 0-tól eltérő időbeállításra van szükség.

Az (S) funkció határozza meg, hogy melyik fokozatba kapcsoljon a hajtómű (1-4 fokozat). A (T) funkció határozza meg azt a legnagyobb fokozatot amelybe az AutoQuad Plus hajtómű autumatikusan felkapcsol (2-4 fokozat).

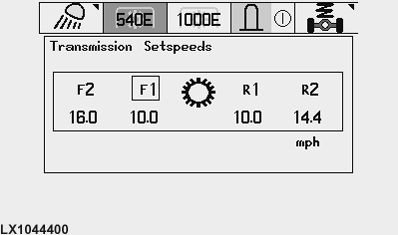

Maximális sebesség (AutoPowr)

LX1044400-UN-29NOV07

Ez a kijelző oldal jelenik meg ha a sebességszabályozó kereket, a sebességszabályozó karon forgatják "tanulás" módban. Maximális sebességfokozat a tartományban (attól függően, hogy a vezérlőkar előremeneti F1 vagy F2 tartományban van) állítható be. A HMS-ben az engedélyezett tartomány 1.5 -16 km/h (0.9 - 9.4 mph) között van. Ennél gyorsabb vagy lassúbb sebesség beállítását nem engedi a HMS. Nyomja meg a HMS gombot, hogy visszatérjen a HMS kijelzőoldalra.

MEGJEGYZÉS: A beállított sebességet nem éri el amíg a sebesség vezérlő kar nem éri el a szükséges véghelyzetét.

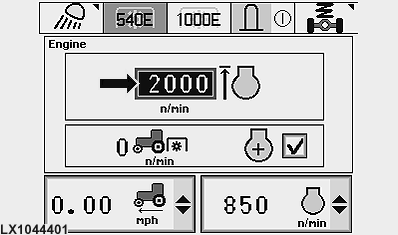

Motorforulatszám felső határértéke

LX1044401-UN-30NOV07

Ez a kijelzőoldal akkor jelenik meg ha "tanulás" módban megnyomjuk a motor gombot. A motorforulatszám felső határértéke állítható itt be. Nyomja meg a HMS gombot, hogy visszatérjen a HMS kijelzőoldalra.

MEGJEGYZÉS: A sebességbeállítás itt nem érhető el, ha a felső sebességérték nincs beállítva és nem lesz beavatkozás semmilyen automata váltási folyamatba.

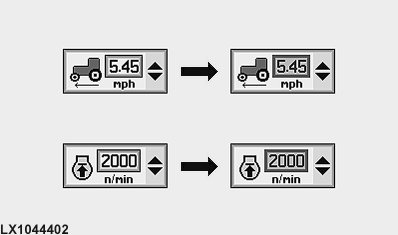

A maximális sebességérték szerkesztése (AutoPowr) és a motorforulatszám felső határértéke

LX1044402-UN-29NOV07

A maximális sebességérték és a motorforulatszám felső határértéke a szerkesztés módban változtatható. Ennek elvégzéséséhez, lépjen a szükséges négyzetre és válassza a benne található ábrás kis ablakot.
