AutoPowr — Beállítások

Haladási sebesség

LX1038339-UN-18MAY06

LX1041087-UN-20NOV06

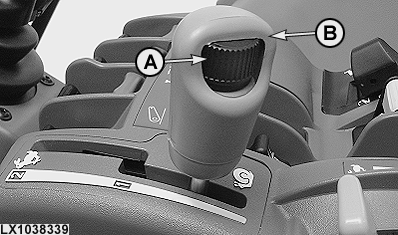

A - Sebességkerék (a maximális sebesség beállítására)

B - Sebességvezérlő kar

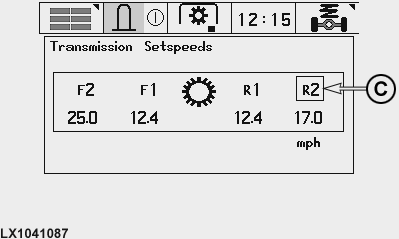

C - Tartomány jelzés

A sebességtartományban a maximális sebesség a sebességkerékkel (A) és a menetvezérlő karral (B) állítható be.

Egy előremeneti sebességtartomány beállításához, kapcsolja rá a gyújtást és állítsa az irányváltó kart előremeneti állásba. Használja a menetvezérlő kart (B) a szükséges sebességtartomány kiválasztásához és állítsa be a haladási sebességet a sebességbeállító kerékkel (A).

Egy hátrameneti sebességtartomány beállításához, kapcsolja rá a gyújtást és állítsa az irányváltó kart hátrameneti állásba. Használja a menetvezérlő kart (B) a szükséges sebességtartomány kiválasztásához és állítsa be a haladási sebességet a sebességbeállító kerékkel (A).

Az előremeneti és a hátrameneti sebességtartomány beállításához, kapcsolja rá a gyújtást és állítsa az irányváltó kart semleges állásba. A (C) tartomány 2 másodpercenként váltakozva az előre- és a hátramenetet mutatja. Használja a menetvezérlő kart (B) a szükséges sebességtartomány kiválasztásához és állítsa be a haladási sebességet a sebességbeállító kerékkel (A).

A hajtómű automatikus vezérlés beállítása

LX1037622-UN-06NOV06

LX1037629-UN-31MAY06

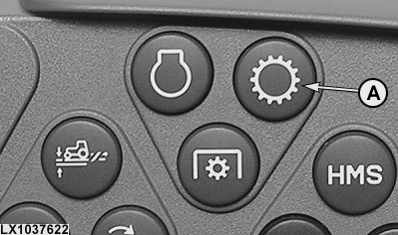

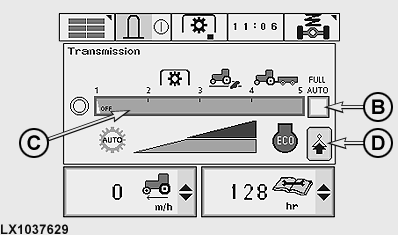

A - Hajtómű gomb

B - Teljesen automatikus ki/be

C - Az automatizálás foka

D - Következő oldal

Nyomja meg a hajtómű gombot (A). A kijelzőn mutatott érték azt jelzi, hogy az elektronika milyen mértékben vezéreli a hajtóművet.

Amikor a (B) cellát aktiválja, a teljesen automatikus üzemmód lép életbe. Az elektromos rendszerrel a motor automatikusan reagál a TLT, a hárompontemelő, az elektromosan vezérelt SCV és a kormányfékek igényére. További részletekért lásd a “Teljesen automatikus üzemmód beállítása” részt a következő oldalakon.

Amikor a (B) cellát deaktiválja (kikapcsolja) a következő vonatkozik a (C) cellában lévő beállításokra:

A 0 (kikapcsolt) beállításnál az automatikus beavatkozás csak a motor lefulladását előzi meg.

Az 1-es beállításnál a hajtómű vezérlést minimális mértékben befolyásolja az elektronikus rendszer. Az 5-ös beállításnál van az elektronikus rendszer a hajtómű vezérlésre a leginkább hatással. A hajtómű automatikus vezérlésének mértéke az 1 - 3 beállításoknál fokozottan növekszik, a 3-as és 5-ös között a motorvezérlésnek további automatikus funkciói vannak.

A motor terhelésvezérlése az 1 - 3 beállítások között van állítva. A 3 - 5 közötti beállításoknál (Eco mód) a motorfordulat csak éppen annyi, amennyire szükség van. Ez üzemanyag megtakarítást és zajcsökkenést eredményez. Ha a kezelő az eco módban beállít egy bizonyos fordulatot és az elektronikus vezérlés úgy érzékeli, hogy erre a fordulatra nincs szükség, a motorfordulat automatikusan le fog csökkenni arra a szintre, ami a traktor működéséhez szükséges. A haladási sebesség azonban állandó marad. Az Eco mód emelési funkciókhoz (ahol a hidraulika szivattyú szállítását a motorfordulat határozza meg) és TLT működtetéséhez (ahol a TLT fordulatát a motorfordulat határozza meg) nem használható.

Eco módban a beállított motorfordulat felülvezérelhető a gázpedál és a gázkar egyidejű használatával.

0-s beállítás —	Kézi hajtómű vezérlés
1-s beállítás —	30% motorfordulat esésnél kezd a hajtómű beavatkozni, vagyis áttételt változtatni.
2-s beállítás —	18% motorfordulat esésnél kezd a hajtómű beavatkozni, tehát áttételt változtatni.
3-s beállítás —	4% motorfordulat esésnél kezd a hajtómű beavatkozni, tehát áttételt változtatni.
4-s beállítás —	16%-os motorleterhelésnél kezd a hajtómű beavatkozni, vagyis áttételt változtatni. A motorfordulat a részleges terheléstartományban elektronikusan nem kisebb mint 1500 f/perc-re csökkenthető.
5-s beállítás —	16% motorfordulat esésnél kezd a hajtómű beavatkozni, tehát áttételt változtatni. A motorfordulat a részleges terheléstartományban 1200 f/p-cel elektronikusan csökkenthető.
* Ha az “Intelligens teljesítmény szabályozást (Extra teljesítmény)” (lásd “A motor üzemeltetése” fejezetben) kell alkalmazni, a motor terhelés vezérlése 13% és 16 % között lesz, a haladási sebesség függvényében.

LX1037190-UN-11OCT05

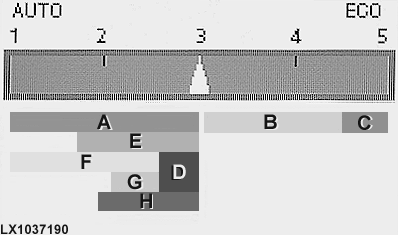

A tartomány —	TLT működtetés
B tartomány —	Vontatási munkákhoz, amikor hidraulikus teljesítményre is szükség van
C tartomány —	Bármely vontatási munkához (szántóföldi, vagy közúti), ha nincs szükség hidraulikus teljesítményre (mivel 1200 f/p motorfordulatnál a hidraulika teljesítménye nem számottevő)
D tartomány —	TLT működtetés, precíz TLT fordulattal (például szervestrágya szóró)
E tartomány —	Bálázó működtetése
F tartomány —	Talajművelés
G tartomány —	Kasza működtetése
H tartomány —	Más feladatok, melyek hidraulikus teljesítményt igényelnek (például homlokrakodó használata)

Alapbeállításként következők vehetők figyelembe:

1-2-es beállítás —	Olyan munkák végzésére, ahol a lendkerék tömege (TLT működtetés) és a jármű lendülete (haladási sebesség) elegendő a teljesítményigény-csúcsok (melyeket a munkaeszköz, illetve a végzett munka okoz) kielégítésére.
2.5-ös beállítás —	Olyan üzem, ahol a motorfordulat fontos.
5-s beállítás —	Olyan üzem, ahol a motorfordulat nem fontos.

A különböző munkaműveletek összesítője
Munkaművelet	Beállítások automatikus üzemeltetéshez	Magyarázat
Növényvédelem, folyékony műtrágyázás	1	A hajtómű úgy viselkedik, mint egy hagyományos, fokozatokkal rendelkező hajtóművel szerelt traktor. Ahogy a motorfordulat a terhelés növekedésével esik, úgy csökken a haladási sebesség is. A TLT fordulat egyidejű csökkenése a kijuttatott vegyszer mennyiségének csökkenését okozza a haladási sebesség arányában. A vegyszerező gépet a gép és a vegyszerek gyártója által kiadott utasítások alapján állítsa be és üzemeltesse. Minél alacsonyabb a motor terhelésvezérlése (pl. 5 %), annál nagyobb a veszélye annak, hogy a vegyszer túlzott mennyiségben lesz kijuttatva amiatt, hogy amíg a motor és a TLT fordulata állandó marad, a hajtómű a terhelés növekedésével fokozatmentesen vált. Az üzemeltető választhat más beállítást is az 1-3 között, de számításba kell vennie a vegyszerező gép műszaki jellemzőit (adagolás, elektronikus szabályzás). Az üzemeltető meg kell győződjön arról, hogy a vegyszer a helyes mennyiségben van kijuttatva.
Trágyázás (műtrágyaszóró, szerves trágya szóró, folyékony trágya szóró)	3	A kiszórás állandó szélessége csak akkor érhető el, ha a TLT fordulatszáma állandó marad. Ha az adagolás nem a megtett távolságon alapszik, válasszon ki egy olyan haladási sebességet, amely az egész táblán tartható. Ha a trágyaszóró a motorfordulattól függetlenül működik (pl. hidraulikus hajtású trágyaszóró), más motorterhelés-vezérlés is választható, ha az üzemeltető meggyőződött arról, hogy a kijuttatott trágya mennyisége és eloszlása helyes.
Bálázók (nagy, kör és nagynyomású)	2-3	A haladási sebességet és a motor terhelésvezérlését úgy válassza meg, hogy a motor megbirkózzon a talaj és a rendszélesség egyenetlenségeivel és a motor nyomatékának emelésével valamint a hajtáslánc inerciájával legyőzze a rövid terheléscsúcsokat. A TLT fordulatát elég magasan kell tartani ahhoz, hogy a gép jól dolgozzon. A kezelő tetszés szerint, bármikor, nagymértékben megváltoztathatja a sebességet a motor fordulatának megváltozása nélkül ily módon hozzáigazítva a sebességet az igényekhez.
Kaszák, kaszák szárzúzóval, rendfelszedő kocsik	2-3	Ugyanaz, mint a bálázók esetében.
Rendforgatás, rendterítés, rendsodrás	1-3	Válassza az igényeihez igazodó beállítást.
TLT-hajtású talajművelő eszközök (forgó borona, forgó kultivátor, gabona vetőgéppel és helyrevető géppel kombinálva is)	2-3	Hajtson a talajviszonyoknak és a kívánt eredménynek megfelelő módon. A talaj kívánt morzsalékosságának elérése céljából legyen egyensúlyban a TLT fordulata és a haladási sebesség.
Mechanikus vetőgépek (talajkerékről hajtva, TLT-hajtású talajmegmunkálás nélkül)	3-nál nagyobb, egészen 5-ig	A gazdaságos vezetés érdekében válasszon a 3-nál magasabb beállítást.
Pneumatikus vetőgépek és helyrevető gépek (talajmegmunkálás nélkül)	2-3	A TLT fordulata kielégítően magas kell legyen a vetőmagok pneumatikus elosztásához.
Szállítás, haladás közúton, vontatott talajművelő eszközök (eke, magágy előkészítő munkaeszközök, stb.)	3-nál nagyobb, egészen 5-ig	A gazdaságos vezetés érdekében válasszon a 3-nál magasabb beállítást.
Homlokrakodók és hidraulikus hajtású gépek (szilázsvágók, etető-kiosztók, stb.)	2-4	Válassza az adott munkának (könnyű vagy nehéz terhelés a homlokrakodón) megfelelő beállítást. A kívánt haladási sebesség eléréséhez a hidraulika rendszer képes kell legyen elegendő olajat szolgáltatni.

FONTOS: Amikor vegyszert, vagy műtrágyát szór ki, tartsa be mindig a gép és a vegyszer gyártóinak utasításait és a hatályos előírásokat.

Az előremeneti és hátrameneti sebesség összefüggésének beállítása

LX1037622-UN-06NOV06

LX1037630-UN-31MAY06

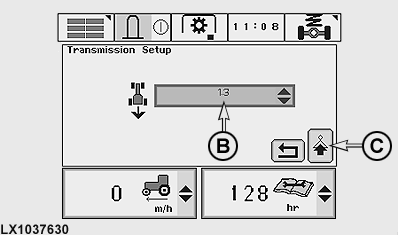

A - Hajtómű gomb

B - Előre/Hátra összefüggés

C - Következő oldal

Nyomja meg a hajtómű gombot (A). Az első kijelzőoldalon, nyomja meg a “következő oldal” cellát. Majd a következő kijelzőoldalon, a (B) cellában a kívánt összefüggési arány beállítható. 2 változat lehetséges:

• Az 1-es tartományban a hátrameneti sebesség maximum 30%-kal magasabbra (1.3-as választás) és 70%-kal alacsonyabbra (0.3-as választás) állítható, mint az előremeneti sebesség. Egy ilyen beállítás csak akkor él, ha a sebességtartományban a maximális sebesség a sebesség kerékkel be van állítva.

  A 2-es tartományban az előre-hátra sebességarány 22 km/ó-ig (14 mérf./ó) 1:1. E fölötti sebességnél az arány automatikusan változik 40:30-ra vagy 50:30-ra.

• Ha a független beállítást választotta, az 1-es és 2-es fokozatban bármilyen sebesség választható mindkét irányban. Ez nem vonatkozik azonban a mászó üzemmódra.

Beállítások a teljesen automatikus üzemeltetéshez

LX1037622-UN-06NOV06

LX1038382-UN-19JUN06

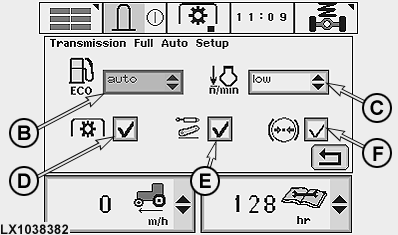

A - Hajtómű gomb

B - ECO

C - Motorfordulat (f/perc)

D - TLT

E - Hárompontemelő/Külső hidraulika szelepek

F - Légfék

Nyomja meg a hajtómű gombot (A), majd nyomja meg a “következő oldal” gombot a következő két kijelzőoldalon. Ekkor a következő oldalon, az elektronikus motor/hajtómű vezérlést lehet megváltoztatni, hogy ez illeszkedjen az üzemeltetési körülményekhez.

A (B) mezőben, a következők közül lehet választani:

• Auto

  16 %-os motorterhelés, vagy 13% és 16 % közötti, ha az “Intelligens teljesítmény szabályozás (Extra teljesítmény)” (lásd “A motor üzemeltetése” fejezetben) aktiválva lett.

• alacsony

  4%-os motorterhelés

• közepes

  9%-os motorterhelés

• magas

  14%-os motorterhelés

A (C) mezőben, a következők közül lehet választani:

• alacsony

  A motorfordulat 1200 f/perc-ig eshet

• közepes

  A motorfordulat 1400 f/perc-ig eshet

• magas

  A motorfordulat 1600 f/perc-ig eshet

Amennyiben a (D) cella aktiválva lett, az automatikus vezérlés a 2.5-ös beállításra vált, amikor a TLT ki van választva.

Amikor az (E) cellát aktiválja a következő alkalmazható:

• Amikor a hárompontemelőt megemeli vagy lesüllyeszti, az automatikus vezérlés a 4-es beállításra vált, amíg a háropontemelő befejezi a mozgását.
• Amikor egy elektromos vezérlésű SCV-t működtet az automatikus vezérlés a 4-es beállításra vált, amíg a szelep működik.
• Az automatikus vezérlés NEM vált a 4-es beállításra, ha az elektromos SCV-t úszó helyzetbe állítja.
• Ha a gázpedállal vagy a gázkar működtetésével növeli a motorfordulatot, miközben egy elektromos SCV működésben van, az automatikus vezérlés a 2.5-ös beállítása vált. Ha a gázpedállal vagy a gázkar működtetésével csökkenti a motorfordulatot, az automatikus vezérlés 4-es állásba vált.

Amikor az (F) mezőt aktiválja, a következő alkalmazható:

• Amennyiben a kijelző azt mutatja, hogy légféktartály 15 másodpercnél hosszabb időtartamra üres, az automatikus vezérlés a 0.1 egység/másodperces lépésenként a 2.5-ös beállításra vált.

Ha a traktor elektronikája azt érzékeli, hogy a kormányfék működésben van, az automatikus vezérlés egy egységgel “lejjebb” kapcsol (az 5-ös beállításból a 4-es beállításba, vagy a 4-es beállításból a 3-as beállításba).

A motorfordulatszám felső határértékének beállítása

LX1037624-UN-06NOV06

LX1044395-UN-06MAR08

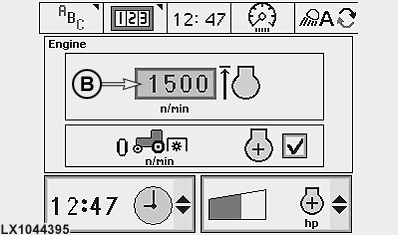

A - Motor gomb

B - Motorfordulatszám felső határértéke

Ez a funkció lehetővé teszi az Ön számára, hogy beállítsa a motor fordulatszámának felső határértékét a különböző munkákhoz, például hidromotor hajtáshoz.

Járassa a motort, állítsa a kézi motorfordulatszám szabályozót maximális fordulatra, majd nyomja meg a motor gombot (A) és állítsa be a szükséges motor fordulatszámot a (B) mezőben.

A legalacsonyabb beállításban a motorfordulat 1050 f/perc fordulatra van lekorlátozva. A legmagasabb beállításban a motor a maximális fordulaton járhat. Ezen két beállítás között bármely motorfordulat beállítható.
