Hidraulikus középső függesztőrúd

LX1041403-UN-10NOV06

Hidraulikus vezeték csatlakozások

LX1044980-UN-17MAR08

Fokozatosan állítsa be az emelési magasságot

LX1041404-UN-18OCT06

Vezetősínek

A - Felső ág

B - Alsó ág

C - Vezetősín

A hidraulikus középső függesztőrúd hossza a vezetőülésből, a 3. külső hidraulika szelep segítségével állítható. Továbbá a középső függesztőrúd szintén működtethető a sárvédőre kihelyezett kapcsolókkal is.

A hidraulikus középső függesztőrúdhoz egy mérőrúd is van csatlakoztatva, hogy elősegítse a középső függesztőrúd beállítását működtetés közben. Ebből a célból a rudazaton jelölések vannak, hogy megkönnyítse a pozicionálást. A rudazat nem használható fogódzkodóként szállítás közben vagy fel- ill. leszerelés alatt.

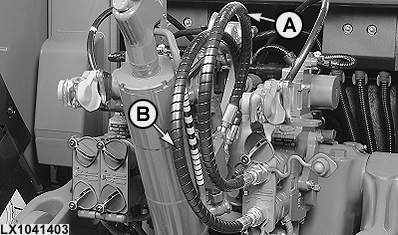

A hidraulika tömlőket úgy vezesse, hogy a hurkok felfelé nézzenek, távolabb a középső függesztőrúd csatlakozó felületétől. Csatlakoztassa az (A) tápvezetéket a 3. SCV felső csatlakozójába, és csatlakoztassa a (B) tápvezetéket a 3. SCV alsó csatlakozójába.

Hidraulikus harmadik pont használata esetén, mielőtt elindulna a géppel vagy munkát végezne a szántóföldön, a kezelőnek biztosítania kell, hogy a függesztőszerkezet körül elegendő tér álljon rendelkezésre minden lehetséges elmozduláshoz. A középső függesztőkar nem érhet hozzá a traktor semmilyen egyéb alkatrészéhez, a teljes függőleges és vízszintes mozgástartományának egyetlen pontján sem.

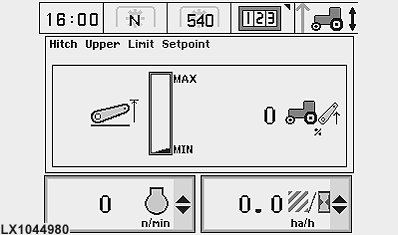

Függesztett munkagéppel együtt, húzza vissza teljesen a középső függesztőkart. A CommandCenter kijelzőn tegye a jelzést a "MIN"-hez. Teljesen emelje fel a munkaeszközt a függesztőszerkezettel. Óvatosan húzza a jelzést a CommandCenter kijelzőn a "MAX" irányába addig, amíg a munkaeszköz el nem éri a lehető legmagasabb helyzetét.

FONTOS: Annak érdekében, hogy megelőzzük a középső függesztőrúd illetve ennek tartójának sérülését, a középső hidraulikus függesztőrudat csak a középső függesztőkar tartó felső és középső furatába lehet működtetni.

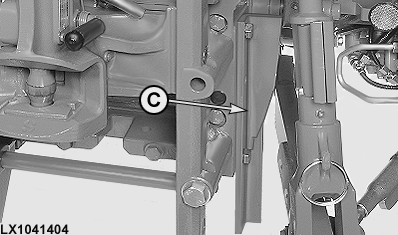

Amennyiben a vezető síneknél (C) komoly kopás jelei láthatóak a TLT házon, a síneket újra kell cserélni, hogy megakadályozzuk, hogy a középső függesztőkar a hidraulikus szeleptömbhöz érhessen.

Amikor a középső függesztőkart a traktorra szereljük vagy onnan leszereljük, ne feledkezzünk meg arról, hogy a középső függesztőkar nehéz részegység.
