Csatlakoztatás a mellső pótsúlytartó tőkéhez

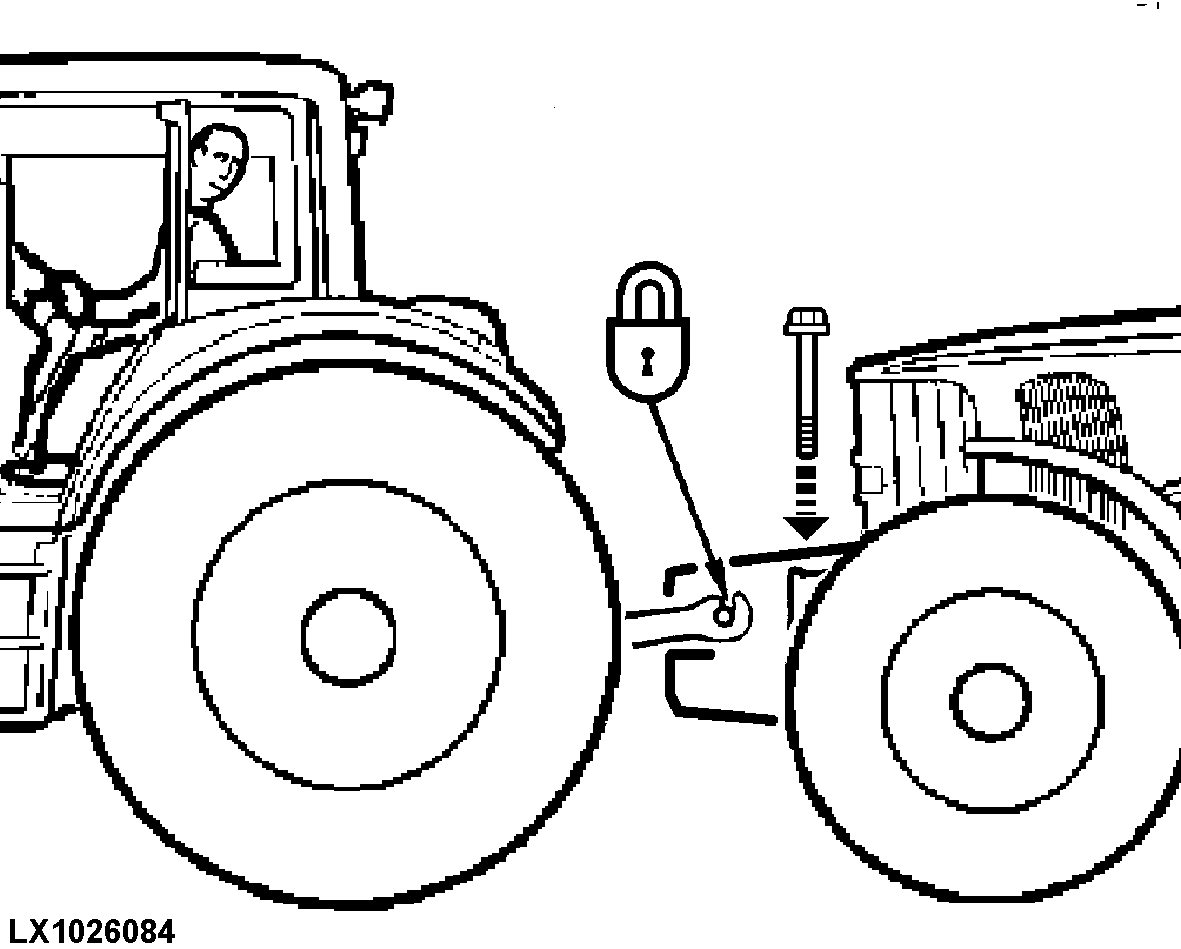

LX1026084-UN-18MAY01

Függessze fel a függesztett pótsúlyt egy alkalmas traktor hárompont-emelőjére és tolasson vele annak a traktornak az elejéhez, amelyikre a pótsúlyt fel akarja szerelni.

MEGJEGYZÉS: Ha a függesztett pótsúlyt felszerelte a mellső pótsúlytartó tőkére, akkor már nem lehet az eredeti mellső pótsúlyokat is felszerelni. Ez alól az egyedüli kivétel a 180 kg (400 lb) pótsúlycsomag.

Süllyessze rá a pótsúlyt a pótsúlytartó tőkére. Figyelje meg, hogy a pótsúly a helyére kapcsolódott-e.

Ebben a helyzetben NE akassza le a pótsúlyt a hárompont-emelőről. Először helyezze be és húzza meg a rögzítő csavart betartva a következőket.

VIGYÁZAT: Ügyeljen arra, hogy senki ne álljon a veszélyes zónában.

VIGYÁZAT: Kapcsolja be a parkféket és parkzárat azon a traktoron, amelyre a pótsúlyt felszereli.

VIGYÁZAT: A kisegítő traktoron állítsa a hárompont-függesztő rendszert "helyzetszabályozás" üzemmódba.

VIGYÁZAT: Ügyeljen arra, hogy a függesztőkarok kapcsolóhorgai helyesen be legyenek zárva.

FONTOS: A mellső csatlakoztatás csak a mellső kerékhajtású traktorral elfogadott!

FONTOS: Tartsa be a megengedett maximális tengelyterhelést és a gumiabroncsok, terhelhetőségét. Lásd a kezelési utasításban és a gyártók tájékoztatóiban.

FONTOS: A pótsúly csatlakoztatásakor NE használja a középső függesztő rudat.

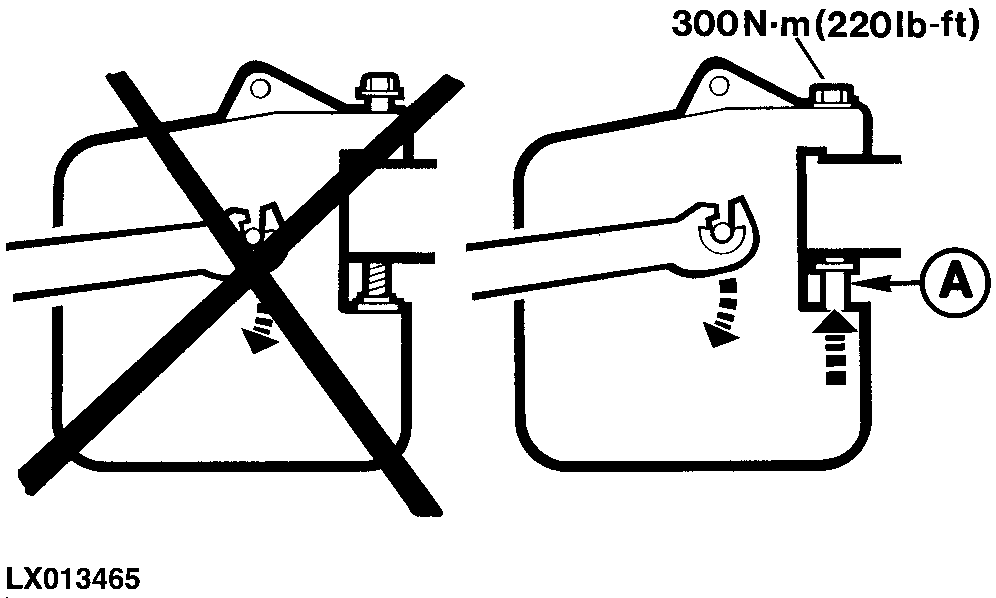

LX013465-UN-03APR96

VIGYÁZAT: Tartsa a pótsúlyt egészen addig függesztve, amíg a rögzítő csavar be nincs teljesen csavarva és szilárdan fel nem ül. Ügyeljen arra is, hogy a kontraanya (A) felfeküdjön a pótsúlytartó tőkén.

Húzza meg a csavart 300 N˙m (220 lb-ft) nyomatékkal.

Most kapcsolja le az emelőkarokat és csavarja be a függesztőcsapokat, amennyire lehetséges.

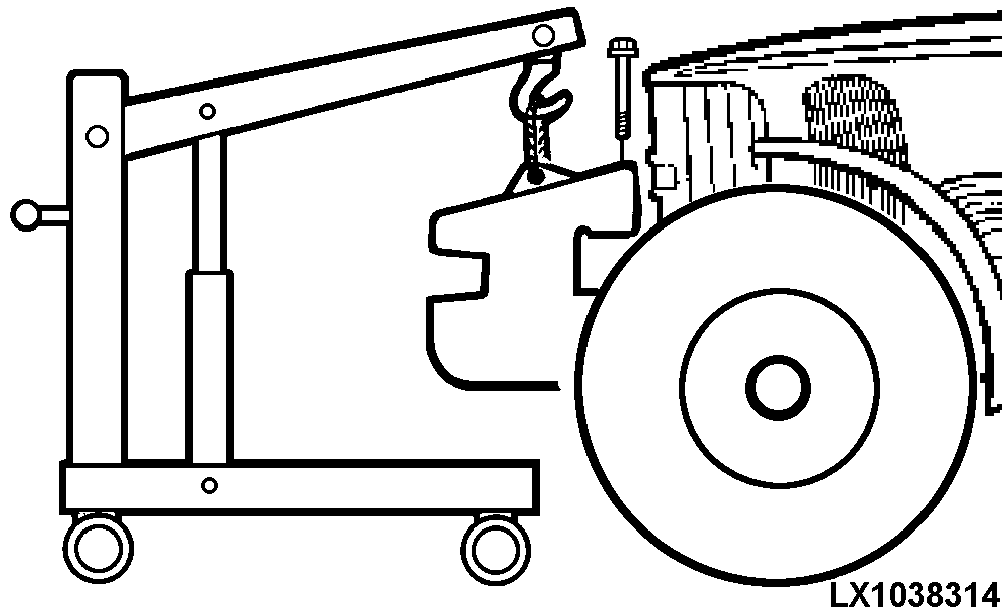

LX1038314-UN-18MAY06

A függesztett pótsúly felszerelhető egy daru, vagy egy karos emelő (zsiráf) segítségével is. A pótsúlyt az öntvény szemnél fogva emelje meg.

Ha a pótsúlyt a pótsúlytartó tőkére emelte, illessze a helyére a rögzítő csavart. Addig ne akassza le az emelőhorgot, amíg a csavart nem helyezte be.

Húzza meg a rögzítő csavart 300 N˙m (220 lb-ft) nyomatékkal.

VIGYÁZAT: Tartsa a pótsúlyt egészen addig függesztve, amíg a rögzítő csavar be nincs teljesen csavarva és a kontraanya (A) fel nem fekszik a pótsúlytartó tőkén.

VIGYÁZAT: Ha kereskedelemben kapható emelőt használ, győződjön meg arról, hogy a teherbíró képessége megfelelő-e.

VIGYÁZAT: Csak minősített emelő berendezést használjon.
