Kezelőszervek és kijelzők

CommandCenter

A CommandCenter különböző traktor funkciókat tud megjeleníteni és lehetővé teszi a gépkezelő számára, hogy ezen funkciók beállításait megváltoztassa. Továbbá alkalmas különböző számítások megjelenítésére is (pl. átlagos üzemanyagfogyasztás, megmunkált terület stb.).

MEGJEGYZÉS: A Kezelési Utasításban található CommandCenter kijelzések mind angol nyelvűek. A traktor kijelzőjén megjelenő nyelvet és a mértékegységeket a gépkezelő választhatja ki.

A CommandCenter működtetése

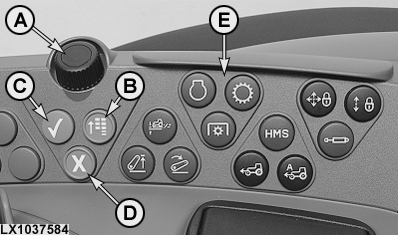

LX1037584-UN-06NOV06

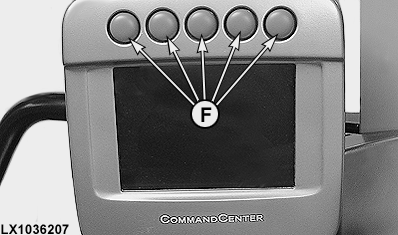

LX1036207-UN-16AUG05

A - Választó forgatógomb

B - Főmenü gomb

C - Beviteli/megerősítési gomb

D - Törlés billentyű

E - Funkció gombok

F - Gyors billentyűk

A CommandCentert az következő módon lehet működtetni:

• A választó forgatógomb (A), a főmenü gomb (B), a beviteli (C) és megszakítási/törlési (D) gombok segítségével.
• A 8 barna funkciógomb (E) segítségével (azok, amelyek előre beprogramozott funkciókhoz vannak hozzárendelve).
• Az 5 gyors billentyű (F) segítségével, a funkciók amelyeket a gépkezelő állíthat be.

A választó forgatógomb (A) lehetővé teszi, hogy a különböző kijelzések között lépegessünk. A (B) gomb lehetővé teszi, hogy belépjünk a CommandCenter főmenüjébe. A (C) gomb az adatbevitel kiválasztására vagy megerősítésére szolgál. A (D) billentyű az adatbevitel törlésére szolgál.

A gombok (E) funkciói részletesen a vonatkozó fejezetben vannak leírva (pl. Hárompont emelő, TLT, Kiegészítő tartozékok).

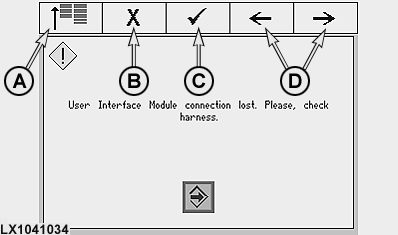

Vészműködtetés

LX1041034-UN-09JUN06

A - Főmenü cella

B - Törlési cella

C - Beviteli/megerősítési cella

D - Kiválasztás cella

Amennyiben a CommandCenter és a vezérlőgombok közötti kapcsolat megszakad, az itt látható felirat jelenik meg a kijelzőn. A CommandCenter a cellák feletti 5 gyorsbillentyű segítségével továbbra is vezérelhető marad.

Főmenü

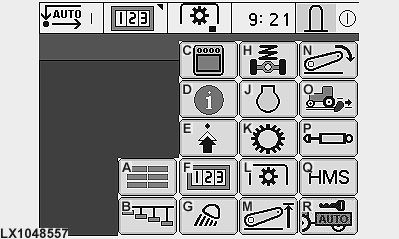

LX1048557-UN-18SEP09

A - Menü kijelzés. Leírása a következő oldalon található.

B - Gyors billentyű kijelzés. Leírása "A gyors billentyűk hozzárendelése" alatt, a következő oldalakon található.

C - Kijelző oldal. Leírása "A ComandCenter beállításai" alatt, a következő oldalakon található.

D - Információ kijelzés. Leírása a 135-ös fejezetben, "A diagnosztikai hibakódok és egyéni beállítások" alatt található.

E - Opció képernyő. Leírása a 20. fejezetben a "Világítás", és a 25-ös fejezetben a "Vezetőfülke" címek alatt található.

F - Teljesítmény monitor kijelzés. Leírása a "Teljesítmény monitor" cím alatt a következő oldalakon található.

G - Világítás kijelzés. Leírása a 20. fejezetben, a "Világítás" cím alatt található.

H - TLS Plus kijelzés. Leírása a 45. fejezetben, "A traktor üzemeltetése" cím alatt található.

J - "Motor" kijelzés. Leírása a 40. fejezetben, "A motor üzemeltetése" cím alatt található.

K - "Hajtómű" kijelzés. Leírása a 45. fejezetben, "A traktor üzemeltetése" cím alatt található.

L - "TLT" kijelzés. Leírása az 55. fejezetben, a "TLT" cím alatt található.

M - Emelési határ kijelzés. Leírása a 50. fejezetben, a "Hárompont emelő" cím alatt található.

N - Süllyesztési sebesség kijelzés. Leírása a 50. fejezetben, a "Hárompont emelő" cím alatt található.

O - "Terhelés/mélységszabályozás" kijelzés. Leírása a 50. fejezetben, a "Hárompont emelő" cím alatt található.

P - "SCV" kijelzés. Leírása a 70. fejezetben, a "Kiegészítő berendezések" cím alatt található.

Q - "HMS" kijelzés. Leírása az 51. fejezetben, a "HMS" cím alatt található.

R - Traktor-Munkaeszköz Automatizálás (TIA) kijelzés. Leírása a 52. fejezetben, a "TIA" cím alatt található.

Ezen kijelzés tartalma a traktor felszereltségétől függően változhat.

Menü kijelzés

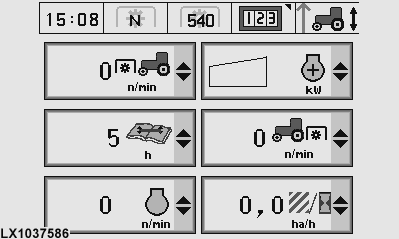

LX1037586-UN-11OCT06

Ezen a képernyőn hat cella használható, ezek a kiválasztási lista szerint választhatóak. A kiválasztás lehetősége a traktor felszereltségének függvénye.

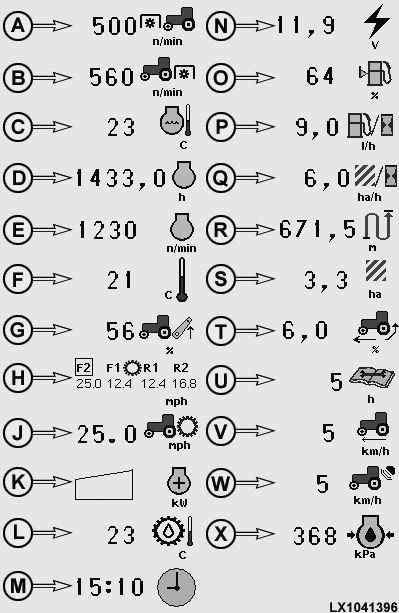

Menü kijelzés - választások

LX1041396-UN-16NOV06

A - Mellső TLT fordulat

B - Hátsó TLT fordulat

C - Hűtőfolyadék hőmérséklet

D - Motor üzemóra

E - Motor fordulat

F - Külső hőmérséklet

G - A hárompont-emelő emelési magassága

H - Beállított sebesség (AutoPowr/IVT)

J - Sebesség tartomány (AutoPowr/IVT)

K - Motor teljesítmény

L - Hajtómű/hidraulika olaj hőmérséklete

M - Idő (óra)

N - Az elektromos rendszer feszültsége

O - Üzemanyag kijelzés százalékosan

P - Üzemanyag-fogyasztás/óra

Q - Óránként megmunkált terület

R - Megtett távolság

S - Megmunkált terület

T - Hátsó kerékcsúszás

U - Karbantartási periódus

V - Haladási sebesség

W - Haladási sebesség (radar)

X - Motorolaj nyomás

Gyorsbillentyűk - Hozzárendelés

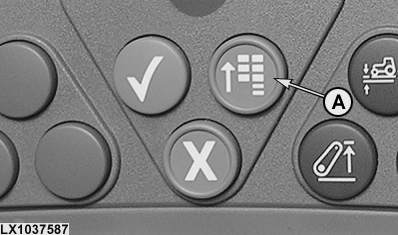

LX1037587-UN-06NOV06

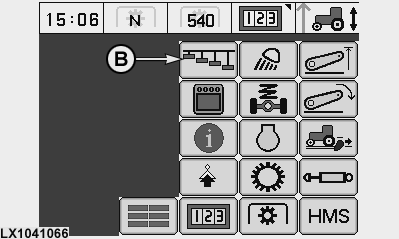

LX1041066-UN-11OCT06

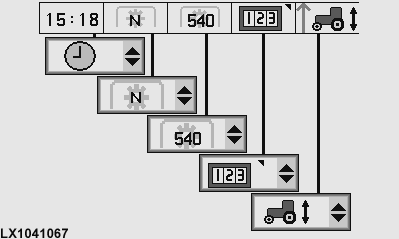

LX1041067-UN-11OCT06

A - Főmenü gomb

B - Gyors billentyűk

Nyomja meg a főmenü gombot (A) és válassza ki a gyorsbillentyűt (B) a kijelzőn.

A következő oldalon, a listáról egy-egy funkció választható ki mind az 5 gyors billentyűhöz. A funkció kiválasztás lehetősége a traktor felszereltségének függvénye.

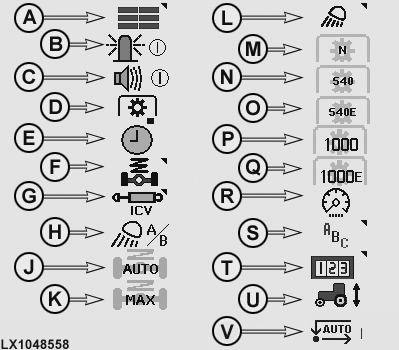

Gyors billentyűk - Funkcióválasztás

LX1048558-UN-18SEP09

A - Menü kijelzés

B - Figyelmeztető lámpa

C - Tolatókürt

D - TLT külső vezérlés

E - Óra

F - TLS Plus kijelzés

G - A traktor mellső részén kihelyezett hidraulika vezérlőszelepek

H - Munkalámpák A/B

J - TLS Plus Automata

K - TLS Plus (maximális keménység)

L - Munkalámpák

M - TLT (semleges)

N - PTO (540)

O - PTO (540E)

P - PTO (1000)

Q - PTO (1000E)

R - A képernyő elhalványítása

S - Nyelv kiválasztás

T - Teljesítmény monitor

U - Kézi területrögzítés

V - Traktor-Munkaeszköz Automatizálás (TIA)

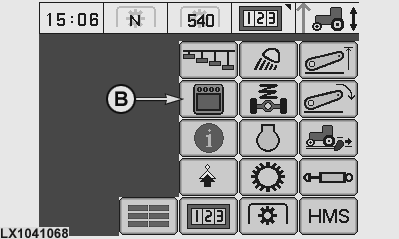

CommandCenter beállítások

LX1037587-UN-06NOV06

LX1041068-UN-11OCT06

LX1041069-UN-11OCT06

A - Főmenü gomb

B - Kijelző

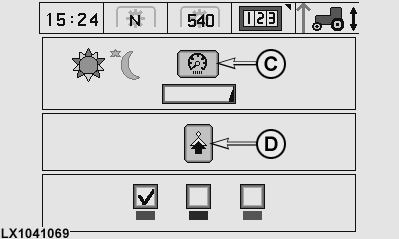

C - Fényerő tompítás cellája

D - Következő kijelzés

Nyomja meg a főmenü gombot (A) és válassza ki a "Kijelzőt" (B) a képernyőn.

A következő képernyőn a kijelző fényereje és a kiemelő színt lehet kiválasztani. A fényerőtompítás cellája (C) jelentősen csökkenti a kijelző fényerejét (éjszakai munkavégzéshez). A kijelző fényerejének alap értékre történő visszaállításához nyomja meg bármelyik billentyűt. A (D) szimbólummal a következő kijelzésre léphetünk.

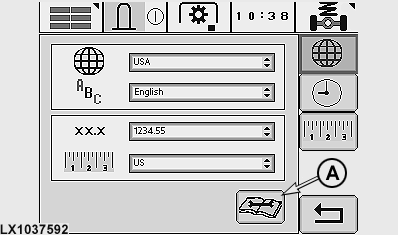

LX1037592-UN-31MAY06

Az (A) szimbólum megnyomásával más kijelző oldalakat hívhatunk elő amelyeken grafikus tesztet hívhatunk elő, a berendezéssel és márkajoggal kapcsolatos információkat jeleníthetünk meg.

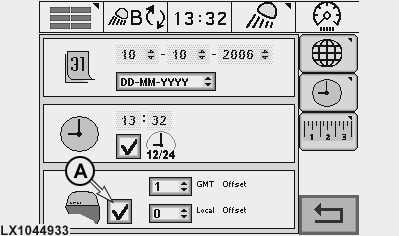

LX1044933-UN-12DEC07

A - Dátum és idő szinkronizálása

Amennyiben a traktor fel van szerelve GPS műholvevő antennával, akkor az (A) cellát használhatja fel annak kiválasztására, hogy kívánja-e a beállított időt és dátumot szinkronizálni a műholdjel dátum és idő jelével.

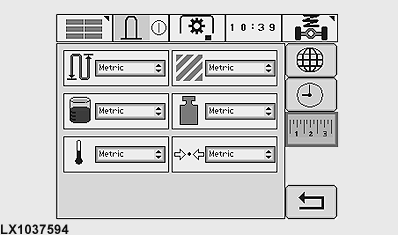

LX1037594-UN-31MAY06

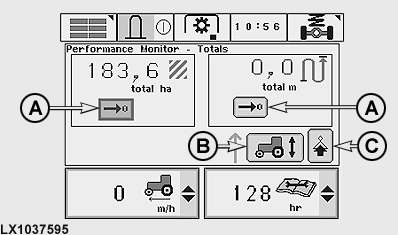

Teljesítmény monitor - Összegzések

LX1037595-UN-31MAY06

A - Az értékek nullázása

B - Kézi adatrögzítés

C - Következő kijelzés

Ez a kijelző oldal a megtett távolságot és a megművelt területet mutatja. Az (A) mező megnyomásával a tárolt értékeket törölhetjük és visszaállíthatjuk nullára (a felhasználót megkérdezi a rendszer, hogy biztos végrehajtja a változtatásokat).

A (B) mező megnyomásával kézi feljegyzést kezdhetünk és zárhatunk le (ezt a fajta beállítást a "Teljesítmény monitor - Munkaeszköz választás" menüpont alatt állíthatja be).

A (C) mező a következő képernyőhöz enged tovább.

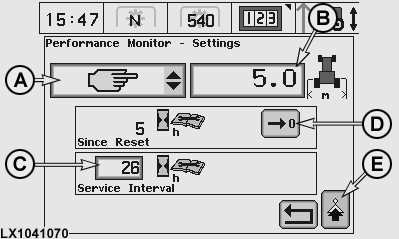

Teljesítmény monitor - beállítások

LX1041070-UN-11OCT06

A - Munkaeszköz/berendezés kiválasztása

B - Munkaszélesség

C - Karbantartási periódus

D - Az értékek nullázása

E - Következő kijelzés

A kiválasztási listáról (A) válaszhatjuk ki a munkaeszközt/berendezést ami szükséges a megművelt terület kiszámításához.

A munkagép munkaszélességét a (B) mezőben lehet bevinni.

A szervízintervallumot a (C) mezőben lehet bevinni. Az utolsó 20 órában az intervallum vége előtt a megfelelő üzenet jelenik meg a traktor minden beindításakor. Egy karbantartási művelet után a "Nullázás óta" óraszámláló a (D) mezőben visszaállítható nullára.

Az (E) mező enged tovább a "Teljesítmény monitor - Kalibrálás" funkcióhoz.

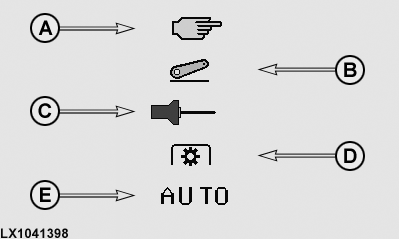

Teljesítmény monitor - munkagép kiválasztás

LX1041398-UN-11OCT06

A - Kézi adatrögzítés

B - Függesztőmű

C - Munkaeszköz gomb

D - Teljesítmény Leadó Tengely (TLT)

E - Automatikus rögzítés

A kézi rögzítést a kijelzőn a "Teljesítmény Monitor -Összegzések" mezővel lehet elindítani és leállítani. Ennek a funkciónak a végrehajtására egy gyors billentyű is rendelkezésre áll (lásd "Gyors Billentyűk - Funkció választás").

Az automatikus rögzítés esetén, az első munkagép mely aktiválásra kerül elindítja a rögzítési folyamatot. A rögzítés megszakad amint a munkagép leállításra kerül.

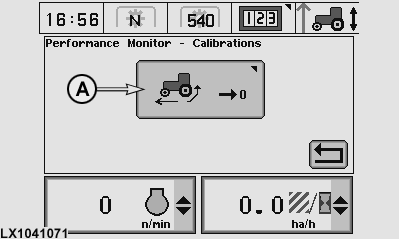

Teljesítmény monitor - kalibrálás

LX1041071-UN-11OCT06

A - A szlip beállítása 0-ra

Az (A) mező az alábbi oldalhoz enged tovább.

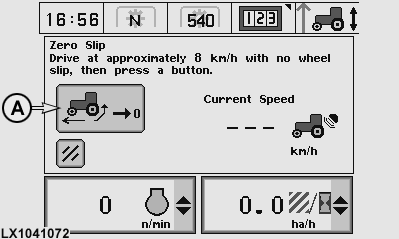

Teljesítmény monitor - Nulla kerékszlip

LX1041072-UN-11OCT06

Erre a beállításra a gumiabroncsok cseréje után vagy akkor van szükség ha gumiabroncs kapaszkodó felülete már lekopott.

Vezesse a traktort kb. 8 km/h (5 mph) sebességgel és válassza ki az (A) cellát.

Egy üzenet jelenik meg amely arról tájékoztat, hogy a beállítás sikeres volt-e vagy sem.
