Visszajelző lámpák és kijelzők

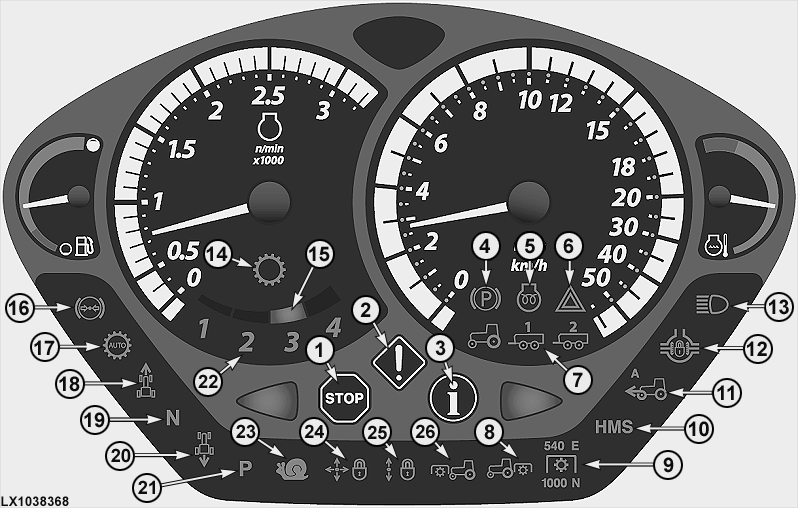

Visszajelző lámpák

LX1038368-UN-31MAY06

1-A piros STOP lámpa súlyos meghibásodás esetén villogni kezd. Állítsa le a motort AZONNAL és állapítsa meg a hiba okát (ellenőrizze a hibaüzenetet a CommandCenter-en).

2-A sárga FIGYELMEZETŐ lámpa meghibásodás esetén villogni kezd (ellenőrizze a hibaüzenetet a CommandCenter-en). A lámpa akkor is villog, ha járó motor mellett az irányváltó kar előre-, vagy hátramenetbe van kapcsolva és a kézifék be van húzva.

3-A kék INFO lámpa kigyullad, ha a sebességváltó vagy a hidraulika rendszer egy elektromos alkatrésze meghibásodott. Kérje a John Deere szerviz segítségét.

4-A visszajelző lámpa kigyullad, ha a parkfék be van kapcsolva és a motor jár. A traktor felszereltségétől függően lehet, hogy egy figyelmeztető hangjelzés is hallható lesz.

5-Ez a lámpa kigyullad, amikor az indítókapcsolót jobbra, az első állásba fordítja. Várjon, míg a lámpa kialszik, mielőtt beindítaná a motort.

6-Ez a villogó figyelmeztető lámpa világít, ha az elakadásjelző be van kapcsolva.

7- Az irányjelző visszajelző lámpák (traktor és vontatmány) villogni kezdenek, ha az irányjelző, vagy az elakadásjelző lámpák be vannak kapcsolva.

8-Ez a lámpa világít, ha a hátsó TLT be van kapcsolva.

9-Ez a lámpa azt jelzi, hogy a hátsó TLT-n milyen fordulat lett kiválasztva.

10-Ez a lámpa világít, ha a HMS Plus rendszer be van kapcsolva.

11-Ez a lámpa világít ha a mellső hajtás be van kapcsolva. Amikor a mellsőkerék hajtás automata üzemmódban van, az "A" betű szintén világít.

12-Ez a lámpa világít, ha a differenciálzár be van kapcsolva.

13-A távolsági fényszóró visszajelző lámpája akkor világít, amikor a távolsági fényszóró be van kapcsolva.

14-A PowrQuad Plus, vagy AutoQuad Plus hajtóművel rendelkező traktorokon a kiválasztott sebességi fokozat kijelzésén kívül ez a lámpa is világít.

15-Ezek a világító szektorok a legmagasabb kapcsolható fokozatot jelzik (AutoQuad Plus sebességváltó esetén).

16-A légfékkel felszerelt traktorokon ez a lámpa akkor gyullad ki, ha a levegőnyomás nem elegendő egy pótkocsi működtetéséhez.

17-Ez a lámpa akkor világít amikor az AutoQuad Plus vagy az AutoPowr / IVT sebességváltó esetén az automata üzemmód be van kapcsolva.

18-Ez a lámpa világít, ha az irányváltó kar "előremeneti" állásban van.

19-Ez a lámpa világít, ha az irányváltó kar "semleges" állásban van.

20-Ez a lámpa világít, ha az irányváltó kar "hátrameneti" állásban van.

21-Ez a lámpa világít, ha az irányváltó kar "park" állásban van (AutoPowr / IVT sebességváltó esetén).

22-A PowrQuad Plus, vagy AutoQuad Plus hajtóművel rendelkező traktorokon az 1-4 számjegy a kiválasztott sebességi fokozatot is mutatja.

23-Ez a lámpa világít, ha az AutoPowr / IVT sebességváltó kúszó fokozatban van.

24-Ez a lámpa akkor világít, ha a szállítási reteszelő kapcsoló az elektromos multifunkciós karon be van kapcsolva.

25-Ez a lámpa akkor világít, ha az E-SCV/E-ICV elektronikus külső vezérlőszelepekszállítási reteszelő kapcsolója be van kapcsolva.

26-Ez a lámpa világít, ha a mellső TLT be van kapcsolva.

Lámpa teszt: A motor indításakor valamennyi visszajelző lámpa ki kell gyulladjon kb. 1 mp-re. Ha nem gyulladnak ki, az ok egy hibás égő, vagy kiolvadt biztosíték lehet. Ellenőrizze és cserélje ki az alkatrészt, ha szükséges.

Amint a motor beindult, a visszajelző lámpák ki kell aludjanak.

MEGJEGYZÉS: A haladási sebességet km/h vagy MPH-ban lehet kijelezni. Ezt a beállítást a CommandCenter-en lehet elvégezni. Ebben a fejezetben, lásd a "Mértékegységek" kijelzést a "CommandCenter beállításoknál".

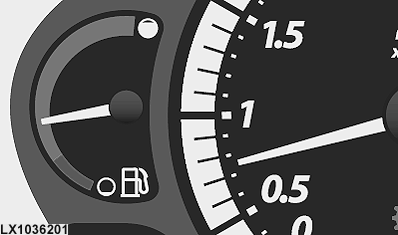

Üzemanyagszint jelző műszer

LX1036201-UN-31MAY06

Az üzemanyagszint jelző műszer az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja a tele szinttől az üres szintig (a piros sáv vége). Amikor a műszer mutatója belép a piros sávba, még körülbelül 35 liter (9.2 U.S. gal.) üzemanyag van a tartályban.

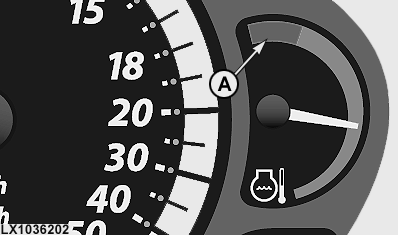

Hűtőfolyadék hőmérsékletjelző műszer

LX1036202-UN-31MAY06

Ha a hűtőfolyadék hőmérséklet jelző műszer mutatója a piros mezőbe ér (A) a motor túlmelegedett. Azonnal csökkenteni kell a terhelést, vagy vissza kell kapcsolni alacsonyabb fokozatba. Ha a mutató a piros mezőben marad, állítsa le a motort és keresse meg a túlmelegedés okát (alacsony a hűtőfolyadék szintje, szennyeződött radiátor vagy radiátorvédő rács).
