Az AutoQuad Plus hajtómű kapcsolása

LX1044440-UN-11DEC07

LX1036266-UN-06JUN06

LX1044923-UN-11DEC07

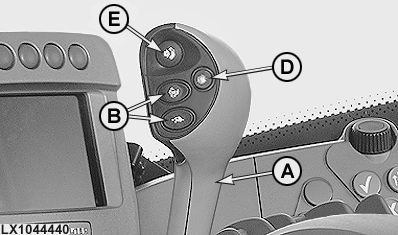

A - Tartományváltó kar

B - Sebességváltó gombok

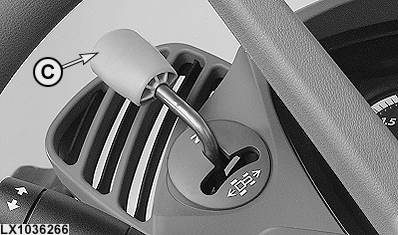

C - Irányváltó kar

D - AUTOMATA gomb

E - Kézi kuplung gomb

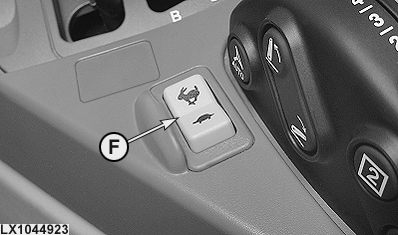

F - Sebességváltó gomb (extra)

Sebességet a tartomány váltó karral (A), a fokozat váltó gombokkal (B) - vagy kapcsolóval (F) - és az irányváltó karral (C) válthat. Az automata funkció ki és bekapcsolását a (D) gomb segítségével hajthatjuk végre. A kézi kuplungot a (E) gomb segítségével működtetheti.

A motor indítása előtt kapcsolja az irányváltó kart (C) semlegesbe helyzetbe. Elinduláshoz először kapcsolja a tartományváltó kart (A) a kívánt fokozatba, majd kapcsolja az irányváltó kart a kívánt haladási irányba.

VIGYÁZAT: Ha az irányváltó kart menetbe kapcsolja, amikor a motor jár és a tartományváltó kar sebességben van, a traktor elindul.

A tartomány váltásához, nyomja be a kuplung pedált, vagy nyomja meg a "kézi kuplung" kuplung kioldó gombot. A sebességváltó gombok és az irányváltó kar kapcsolásához a kuplungot nem szükséges működtetni.

A traktor leparkolásakor kapcsolja az irányváltó kart (C) semleges helyzetbe, majd a tartományváltó karral (A) kapcsolja be a parkféket.

FONTOS: A parkféket csak akkor kapcsolja be, ha a traktor teljesen megállt.

MEGJEGYZÉS: Ha a sebességváltó kart (A) akkor kapcsolja park helyzetbe, amikor az irányváltó kar (C) nincs semlegesben, hangjelzés figyelmeztet és a kék "INFO" lámpa világít. A motor leállításakor az irányváltó kar a kiválasztott helyzetében marad, de a hajtómű semlegesbe kapcsol.

Ha a motor indításakor az irányváltó kar nincs semlegesben, hangjelzés hallható és a vonatkozó figyelmeztető üzenet jelenik meg a CommandCenter kijelzőn, hogy figyelmeztesse a kezelőt.

Ha az irányváltó kart akkor mozdítja haladási állásba, amikor a parkfék még be van kapcsolva akkor erre hangjelzés figyelmeztet és a kék "INFO" lámpa világítani kezd. A traktorral úgy indulhat el, hogy először az irányváltó kart kapcsolja semlegesbe, majd állítsa a kívánt haladási iránynak megfelelő helyzetbe.

Kézi kuplung

Nyomja meg a gombot (E), a kuplung szétkapcsol. A tartomány kiválasztható vagy a traktor megállítható.

Engedje el a gombot (E), a kuplung modulációval kapcsol. Az üléskapcsolóval felszerelt traktorokon (kezelő jelenlét érzékelés) a következőknek megfelelően: Ha a gomb elengedése előtti utolsó 3 másodpercben nem volt súly az ülésen és a sem a kuplungpedál, sem a fékpedál nem volt működtetve, a traktor nem fog elindulni, függetlenül attól, hogy az irányváltó kar előre-, vagy hátrameneti állásban volt. A CommandCenter kijelzőn egy üzenet jelenik meg. A traktorral úgy indulhat el, hogy először az irányváltó kart kapcsolja semlegesbe, majd állítsa vissza a kívánt haladási iránynak megfelelő helyzetbe.

MEGJEGYZÉS: A kézi kuplung nem alkalmas a munkaeszközre való "ráálláshoz".

A kézi kuplung aktiválása és de-aktiválása az EPC167-es címen végezhető el. Lásd a "Beállítások" címszó alatt a "Diagnosztikai hibakódok és Egyéni beállítások" fejezetben.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás):

1. Válassza ki azt a sebesség tartományt, amely megfelel a terhelésnek, amellyel el szeretne indulni.
2. Kapcsolja az első sebességfokozatot.
3. Induljon el és kapcsoljon fel a tartományváltó karral a legmagasabb fokozatig.
4. Kapcsoljon fel a sebességváltó gombokkal.

Üzemeltetés hideg időben

Ha az olaj hideg (0°C; 32°F), az hatással lehet az irányváltó kar működésére. -10°C (14°F) hőmérséklet alatt az irányváltás hosszabb időt vehet igénybe. Az automatikus motorfordulat illesztés +5°C (41°F) alatti hőmérsékleten ki van kapcsolva.

Bizonyos körülmények között szükség lehet az irányváltó kar többszöri működtetésére, mielőtt a traktor elindulna. Amint az olaj felmelegedett, az irányváltó működése ismét normális lesz.

Hazatérés üzemmód

Bizonyos körülmények között a traktor akkor is menetképes a "Hazatérés" üzemmódban, ha a hajtómű elektromos rendszere meghibásodik.

Ehhez állítsa le a motort, húzza ki a K07/4 relét (relétábla K07) és dugja vissza az eredeti helyzetéhez képest 90°-kal elfordítva. A "Come Home" (Hazatérés) feliratnak felül kell megjelenni.

MEGJEGYZÉS: Szükséghelyzet üzemmódban a motorfordulat le van korlátozva 1500 f/p-re és minden tartományban csak az első sebességfokozat kapcsolható. Nincs kézi kuplung.

Korlátozások hiányzó sebességjel esetén

Amennyiben a vezérlőegység úgy érzékeli, hogy nincs sebességjel, akkor minden tartományban csak az első három sebességfokozat lesz kapcsolható.

Automata sebességváltás

LX1044927-UN-11DEC07

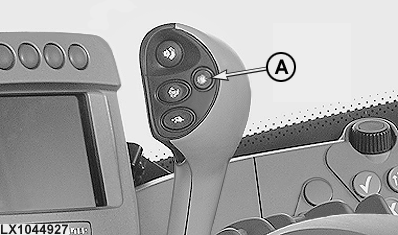

A - AUTOMATA gomb

Ez az automatikus funkció az (A) gomb egyszeri megnyomásával kapcsolható be.

A sebességfokozatokat minden sebességtartományban a sebességváltó fel- illetve visszakapcsolja a gázkar, vagy a gázpedál állásától függően, amint a motor fordulatszáma elér egy maximum, illetve egy minimum értéket. Ezeket az értékeket a CommandCenter-en lehet beállítani (lásd az "AutoQuad Plus hajtómű - Beállítások" című részt a következő oldalakon).

Ez az automatikus funkció az (A) gomb ismételt megnyomásával vagy egy fokozat kézzel történő kapcsolásával kapcsolható ki.

FONTOS: Az "Eco" üzemmód" CSAK könnyű szántóföldi munkák végzésére és közúti szállításra alkalmas, ha a vontatott teher nem túl nagy.

6530-as, 6534-es és 6630-as sorozatú traktorok

Eco mód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 1872 fordulat/perc felett van: a hajtómű felkapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1300 f/perc alatt van: a hajtómű lekapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1100 f/perc alatt van: a hajtómű visszakapcsol.

Power üzemmód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 2280 fordulat/perc felett van: a hajtómű felkapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1720 f/perc alatt van: a hajtómű lekapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1100 f/perc alatt van: a hajtómű visszakapcsol.

Köztes beállítás: A motorfordulatok, melyeknél a hajtómű kapcsol a CommandCenter-en állíthatók be, így egy köztes szintre változtatható a kapcsolási pont az Eco és a Power módok fordulatértékei között.

6830 és 6930 traktorok

Eco mód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 1700 fordulat/perc felett van: a hajtómű felkapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1220 f/perc alatt van: a hajtómű lekapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1100 f/perc alatt van: a hajtómű visszakapcsol.

Power üzemmód: Gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 2052 fordulat/perc felett van: a hajtómű felkapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1600 f/perc alatt van: a hajtómű lekapcsol.
Gázkar / gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1100 f/perc alatt van: a hajtómű visszakapcsol.

Köztes beállítás: A motorfordulatok, melyeknél a hajtómű kapcsol a CommandCenter-en állíthatók be, így egy köztes szintre változtatható a kapcsolási pont az Eco és a Power módok fordulatértékei között.

Programozható legmagasabb fokozat az automata sebességváltáshoz

LX1044927-UN-11DEC07

LX1038381-UN-06JUN06

A - Automata sebességváltás gomb

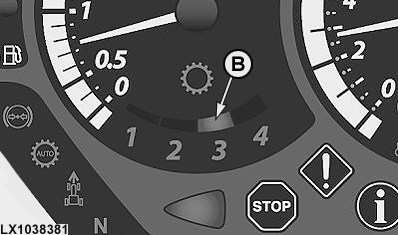

B - Legmagasabb fokozat

MEGJEGYZÉS: A programozáshoz az automata sebességváltást ki kell kapcsolni.

Az automata sebességváltás funkció bekapcsolásán kívül, az (A) kapcsoló a legmagasabb lehetséges fokozat beállítására is szolgál. Tegye a következőket:

• Nyomja meg egyszer = a legmagasabb fokozat a negyedik.
• Nyomja meg (röviden) kétszer = a legmagasabb fokozat a 3-dik.
• Nyomja meg (röviden) háromszor = a legmagasabb fokozat a 2-dik.

Ez a beállítás az automata sebességváltás funkció kikapcsolásakor elvész.

A szemközti példában a legmagasabb fokozat (B) a 3-dik, (a harmadik körcikk).
