Mechanikus többfunkciós vezérlőkar homlokrakodó csillapítással

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

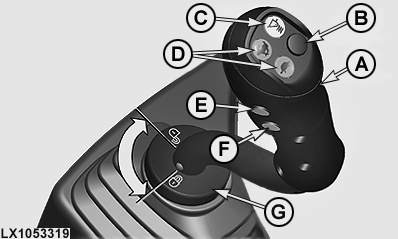

A - Többfunkciós vezérlőkar

B - Memo™ gomb ( nem Észak-Amerikára)

C - Gomb a homlokrakodó csillapításra

D - Sebességváltó gombok

E - Gomb, 1. útváltó szelep a mellső munkaeszközön (nem Észak-Amerikára)

F - Gomb, 2. útváltó szelep a mellső munkaeszközön (nem Észak-Amerikára)

G - Reteszelő gyűrű (szállítási retesz)

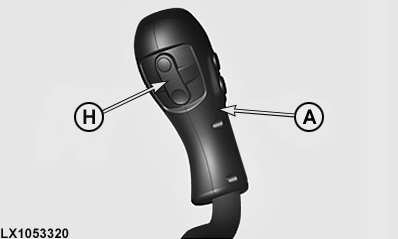

H - Emelő/süllyesztő billenő kapcsoló

Alapfunkciók:

• Kart hátra = Homlokrakodó emelés
• Kart előre érezhető ellenállásig = Homlokrakodó süllyesztés
• Kart előre érezhető ellenálláson túl (reteszelés) = Homlokrakodó úszó helyzetben
• Kart balra húzva = Kanál felcsukódik
• Kart jobbra húzva = Kanál lenyílik

További funkciók és programozás:

A többfunkciós vezérlő kar (A) egyszerre két vezérlő szelep (M-ICV) működtetését teszi lehetővé. Egy harmadik vezérlő szelep a billenő kapcsolóval (H) működtethető, lehetővé téve egy kiegészítő funkció működtetését.

Ha a Memo™ gomb (B) megnyomásra kerül emelés vagy süllyesztés közben, a homlokrakodó csak az előre beállított pontig fog mozdulni.

Az (E) és (F) gombok megnyomása a munkaeszköz útváltó szelepet működtetik, lehetővé téve további funkciók működtetését.

MEGJEGYZÉS: További információkért olvassa el a munkaeszköz kezelési utasítását. A homlokrakodó csillapítást be kell kapcsolni használat előtt.

A homlokrakodó csillapítás a (C) gombbal kapcsolható ki és be. Amikor a homlokrakodó csillapítás be van kapcsolva, a gombban (C) lévő LED világít.

A sebességváltó gombok (D) segítségével a hajtómű kapcsolható.

VIGYÁZAT: Amikor a homlokrakodó nincs használatban, a többfunkciós kart reteszelni kell. Ennek elvégzéséhez a reteszelő gyűrűt (G) fordítsa el és ellenőrizze, hogy a többfunkciós kart nem lehet mozgatni. Ha ez nem történik meg, a homlokrakodó véletlenül működtethető a traktor mozgása közben, ami súlyos balesetekhez vezetne.

A homlokrakodó csillapítás be- és kikapcsolása

1. Tartsa lenyomva a (C) gombot majd kapcsolja be a gyújtást.
2. Tartsa a (C) gombot lenyomva további legalább 5 másodpercet amíg a gombban lévő LED villogni nem kezd.
3. Engedje fel a gombot és nyomja meg ismét 5 másodpercen belül, hogy a programozási módba belépjen.
4. A homlokrakodó csillapítás jelenlegi programozása az alábbiak szerint van mutatva:

   LED egész idő alatt nem világít ==> Homlokrakodó csillapítás kikapcsolva

   LED világíta egész idő alatt ==> Homlokrakodó csillapítás bekapcsolva

5. Nyomja meg a (C) gombot a homlokrakodó csillapítás be- és kikapcsolásához.
6. A programozási módból történő kilépéshez és a beállítások elmentéséhez nyomja meg bármely gombot a többfunkciós vezérlő karon vagy vegye le a gyújtást.
