Homlokrakodó felszerelés - Homlokrakodó vázak

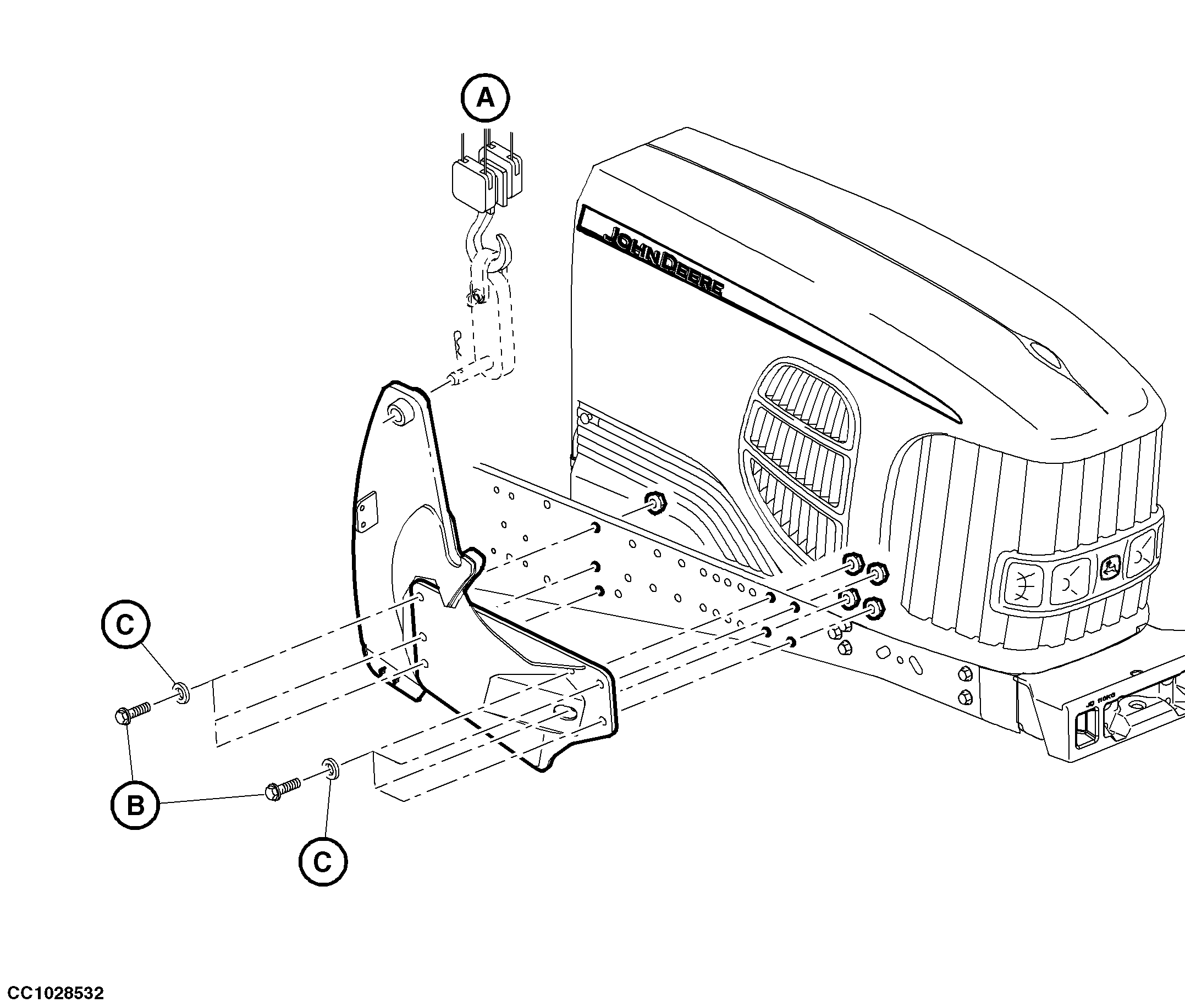

CC1028532-UN-01SEP06

John Deere homlokrakodó vázakhoz használatos kötőelem
Tétel	Leírás	Kulcsméret	Nyomaték	Standard	Menetes rész	Hossz	Azonosítás / Minőség
A	Homlokrakodó váz tömege, 100 kg (220 lb)	-	-	-	-	-	-
B	Csavarok (7 darab)	30 mm	620 N•m (460 lb.-ft.)	ISO4017	M20 x 2,5	60 mm (2.36 in.)	10.9
C	Alátét (7 db)	-	-	-	-	21.4 x 22 x 5 mm	-
	Anya (5 db)	30 mm	-	ISO4161	M20 x 2,5	-	10

Egy megfelelő emelő segítségével állítsa be a homlokrakodó vázat a traktor vázon és húzza meg a csavarokat az előírt nyomatékkal. Ellenőrizze rendszeresen a nyomatékot, lásd 85-ös fejezet, Kenés és rendszeres karbantartás.

John Deere által ellenőrzött és jóváhagyott homlokrakodó vásárolható. Amikor John Deere homlokrakodó vázat szerel, csak megfelelő rögzítőelemet használjon ahogy a fenti ábrán látható. Teljesítse a homlokrakodó Kezelési utasításában és Szerelési kézikönyvében foglaltakat is.
