Többfunkciós vezérlőkar (elektromos)

LX1037210-UN-21OCT05

LX1053321-UN-28OCT11

LX1054600-UN-10OCT11

A - Többfunkciós vezérlőkar

B - Billenő kapcsoló, 3-dik funkció

C - Reteszelő kar

D - Kapcsoló, 4-dik funkció

E - Kapcsoló, 5-dik funkció

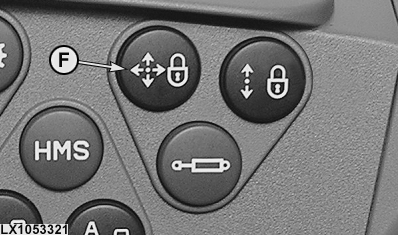

F - Szállítási retesz gomb, multifunkciós kar

VIGYÁZAT: A homlokrakodó üzemeltetése előtt győződjön meg arról, hogy egyik rögzített pozíciónak se legyenek programozott időhatárai. Ehhez a homlokrakodóüzemmódot kell kiválasztani. Lásd Az elektronikus hidraulika szelepek további funkciói című részt ebben a fejezetben.

VIGYÁZAT: A szállítási retesz gombot (F) be kell kapcsolni ha közúton közlekedik, és mindig, amikor a homlokrakodóra nincs szükség. Ha ez nem történik meg, a homlokrakodó véletlenszerűen mozgatható a traktor mozgása közben, ami súlyos balesetet okozhat.

A többfunkciós vezérlő kar (A) egyszerre két külső szelep működtetését teszi lehetővé. A (B) billenőkapcsolóval egy további külső szelep működtethető (3-dik funkció).

A (D) és (E) gombok egyéb funkciók működtetését teszik lehetővé.

A reteszelő kapcsoló karja (C) megakadályozza a többfunkciós kar akaratlan működtetését. A többfunkciós kar csak akkor működtethető, ha a reteszelő kapcsoló karja nyitva van (a kezelő keze kell a kart nyitva tartsa). Ha a rakodó nem működik azután, hogy a kezét a reteszelő kapcsoló karja mögé visszatette, akkor lehetséges, hogy a vezérlőkar nem állt rögzített középhelyzetben, amikor a reteszelő kart kinyitotta. A rendszer működőképessé tételéhez állítsa vissza a vezérlőkart a reteszelt középhelyzetbe.

Ha a vezérlőkart 10 percnél hosszabb ideig nem használja, a hidraulikus funkciók reteszelődnek. Ismételt bekapcsolásukhoz vegye el a kezét egy pillanatra a reteszelő kartól majd helyezze vissza a kezét. Meghibásodás esetén (pl. a rendszer valamelyik része nem vagy hibásan működik) a rendszer a fenti lépések végrehajtásával teljesen, vagy részben újraindítható.

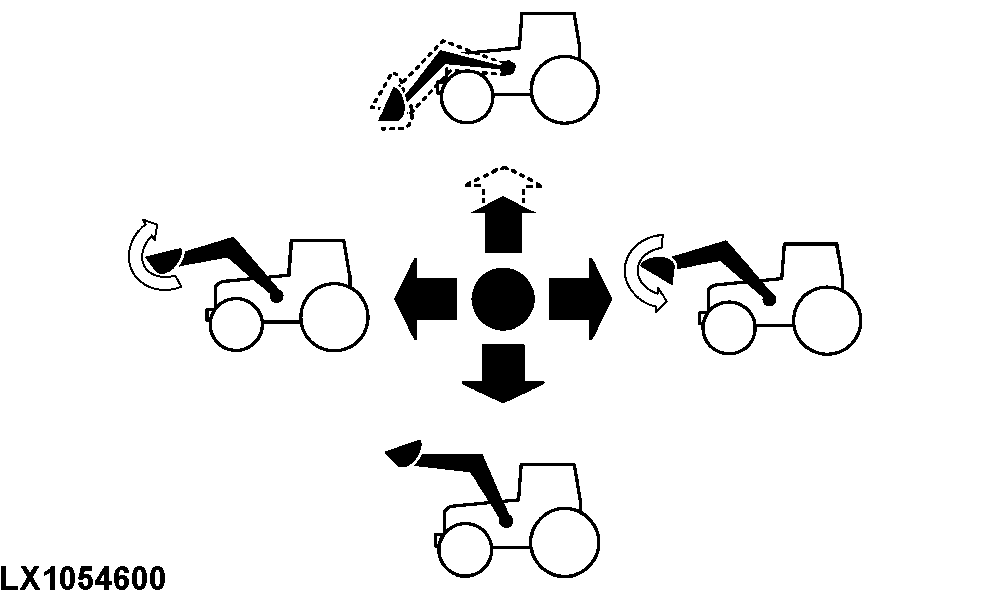

A kar (A) hátrahúzásakor a homlokrakodó emelkedik. A kar előrenyomásakor, amikor érezhető ellenállása van, a rakodó süllyed. Ha a kart előre nyomja az ellenálláson túl, akkor a kar reteszelt helyzetbe, a homlokrakodó pedig úszó helyzetbe kerül.

A kart balra billentve a rakodó kanala felfelé billen. Billentse a kart jobbra, amíg érezhető ellenállást nem érez, a rakodó kanala lefelé billen.

Ha a kart gyors egymásutánban kétszer jobbra, az ellenálláson túl billenti, a rakodó kanala bólogatni fog.

MEGJEGYZÉS: Hideg időben előfordulhat, hogy a rakodó egy rövid ideig nem működik. Ha a hőmérséklet -15°C (5°F) alá csökken, a gémet, a kanalat és a markolót működtető szelepek léptető motorjainak működése lelassulhat, akár mind le is állhat. Ekkor automatikusan átkapcsolnak felmelegítés módba, melyben a léptető motorok felmelegednek, mielőtt újból dolgozni kezdenek. Ezek a szelepek kívülre vannak felszerelve, így a szél hatással lehet rájuk. Ha az E-ICV vezérlőszelepek hosszabb ideig nem voltak használva, vagy a traktort szállították, a rakodó üzemeltetése előtt szükséges lehet a léptető motorok felmelegítése. A felmelegítés időtartama az időjárási viszonyoktól függ, de pár percnél tovább nem tarthat.
