Váltás a PowrQuad Plus hajtóművel

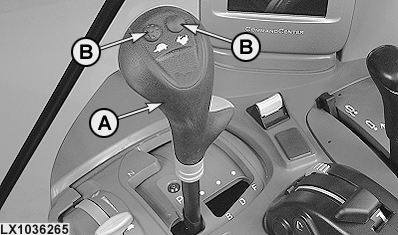

LX1036265-UN-16AUG05

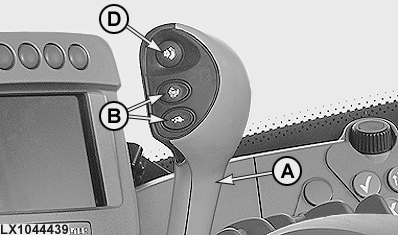

LX1044439-UN-11DEC07

Tartományváltó kar és gombok (kézi kuplunggal)

LX1036266-UN-06JUN06

LX1044922-UN-11DEC07

A - Tartományváltó kar

B - Sebességváltó gombok

C - Irányváltó kar

D - Kézi kuplung gomb

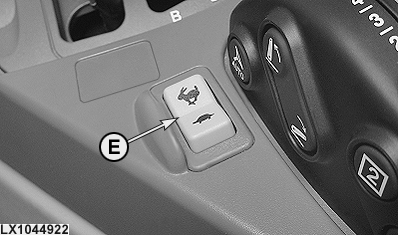

E - Sebességváltó gomb (extra)

Sebességet a tartomány váltó karral (A), a fokozat váltó gombokkal (B) - vagy kapcsolóval (E) - és az irányváltó karral (C) válthat. A kézi kuplungot a (D) gomb segítségével működtetheti.

A motor indítása előtt kapcsolja az irányváltó kart (C) semlegesbe helyzetbe. Az elinduláshoz először kapcsolja a tartományváltó kart (A) a kívánt fokozatba, majd kapcsolja az irányváltó kart a kívánt haladási irányba.

VIGYÁZAT: Ha az irányváltó kart menetbe kapcsolja, amikor a motor jár és a tartományváltó kar sebességben van, a traktor elindul.

A tartomány váltásához, nyomja be a kuplung pedált vagy nyomja meg a kézi kuplung gombot. A sebességváltó gombok és az irányváltó kar kapcsolásához a kuplungot nem szükséges működtetni.

A traktor leparkolásakor kapcsolja az irányváltó kart (C) semleges helyzetbe, majd a tartományváltó karral (A) kapcsolja be a parkféket.

FONTOS: A parkféket csak akkor kapcsolja be, ha a traktor teljesen megállt.

MEGJEGYZÉS: Ha a sebességváltó kart (A) akkor kapcsolja park helyzetbe, amikor az irányváltó kar (C) nincs semlegesben, hangjelzés figyelmeztet és a kék "INFO" lámpa villog. A motor leállításakor az irányváltó kar a kiválasztott helyzetében marad, de a hajtómű semleges helyzetbe kapcsol.

Ha a motor indításakor az irányváltó kar nincs semlegesben, hangjelzés hallható és a vonatkozó figyelmeztető üzenet jelenik meg a CommandCenter kijelzőn, hogy figyelmeztesse a kezelőt.

Ha az irányváltó kart akkor mozdítja haladási állásba amikor a parkfék még be van kapcsolva akkor erre hangjelzés figyelmeztet és a kék "INFO" lámpa világítani kezd. A traktorral úgy indulhat el, hogy először az irányváltó kart kapcsolja semlegesbe, majd állítsa a kívánt haladási iránynak megfelelő helyzetbe.

Kézi kuplung (ha van)

Nyomja meg a gombot (D), a kuplung szétkapcsol. A tartomány kiválasztható vagy a traktor megállítható.

Engedje el a gombot (D), a kuplung modulációval kapcsol. Az üléskapcsolóval felszerelt traktorokon (kezelő jelenlét érzékelés) a következőknek megfelelően: Ha a gomb elengedése előtti utolsó 3 másodpercben nem volt súly az ülésen és a sem a kuplungpedál, sem a fékpedál nem volt működtetve, a traktor nem fog elindulni, függetlenül attól, hogy az irányváltó kar előre-, vagy hátrameneti állásban volt. A CommandCenter kijelzőn egy üzenet jelenik meg. A traktorral úgy indulhat el, hogy először az irányváltó kart kapcsolja semlegesbe, majd állítsa vissza a kívánt haladási iránynak megfelelő helyzetbe.

MEGJEGYZÉS: A kézi kuplung nem alkalmas egy munkaeszközre való "ráálláshoz".

A kézi kuplung aktiválása és de-aktiválása az EPC167-es címen végezhető el. Lásd a "Beállítások" címszó alatt a "Diagnosztikai hibakódok és egyéni beállítások" fejezetben.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás):

1. Válassza ki azt a sebesség tartományt, amely megfelel a terhelésnek, amellyel el szeretne indulni.
2. Kapcsolja az első sebességfokozatot.
3. Induljon el és kapcsoljon fel a tartományváltó karral a legmagasabb fokozatig.
4. Kapcsoljon fel a sebességváltó gombokkal.

Üzemeltetés hideg időben

Ha az olaj hideg (0°C; 32°F), az hatással lehet az irányváltó kar működésére. -10°C (14°F) hőmérséklet alatt az irányváltás hosszabb időt vehet igénybe. Az automatikus motorfordulat illesztés +5°C (41°F) alatti hőmérsékleten ki van kapcsolva.

Bizonyos körülmények között szükség lehet az irányváltó kar többszöri működtetésére, mielőtt a traktor elindulna. Amint az olaj felmelegedett, az irányváltó működése ismét normális lesz.

Szükséghelyzet

Bizonyos körülmények között a traktor akkor is menetképes a "hazatérés" üzemmódban, ha a hajtómű elektromos rendszere meghibásodik.

Ehhez állítsa le a motort, húzza ki a K07/4 relét (relétábla K07) és dugja vissza az eredeti helyzetéhez képest 90°-kal elfordítva. A "Come Home" (Hazatérés) feliratnak felül kell megjelennie.

MEGJEGYZÉS: Szükséghelyzet üzemmódban a motorfordulat le van korlátozva 1500 f/p-re és minden tartományban csak az első sebességfokozat kapcsolható. Nincs kézi kuplung.

Korlátozások hiányzó sebességjel esetén

Amennyiben a vezérlőegység úgy érzékeli, hogy nincs sebességjel, akkor minden tartományban csak az első három sebességfokozat lesz kapcsolható.
