HMS, programowanie przy zatrzymanym ciągniku (tryb edycji)

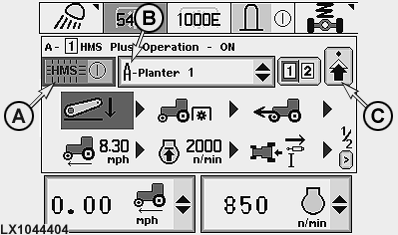

LX1044404-UN-29NOV07

Strona główna HMS

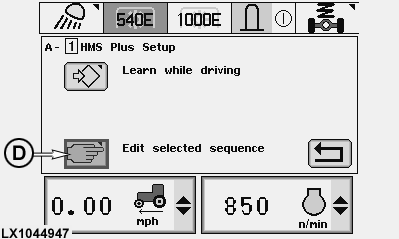

LX1044947-UN-19DEC07

Strona wyboru HMS (tryb edycji/uczenia)

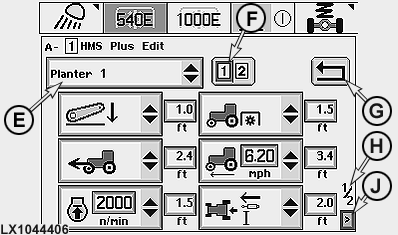

LX1044406-UN-29NOV07

Edycja HMS - strona 1

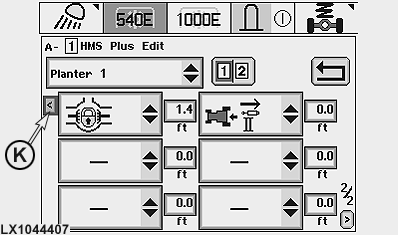

LX1044407-UN-29NOV07

Edycja HMS - strona 2

A - Włączanie/wyłączanie HMS

B - Pamięć (A-E)

C - Symbol "Następna strona"

D - Tryb edycji

E - Używane narzędzie

F - Komórka wyboru programu

G - Symbol "Powrót do strony głównej HMS"

H - Wskaźnik strony

J - Symbol "Następna strona funkcji"

K - Symbol "Poprzednia strona funkcji"

Włączyć HMS na ekranie poprzez uaktywnienie komórki (A) (kontrolka HMS zapali się na tablicy wskaźników). W komórce (B) wybrać pamięć wymaganego narzędzia (A-E). Odpowiednią nazwę narzędzia można wybrać później poprzez komórkę (E). Po naciśnięciu symbolu (C), zostanie wyświetlona strona wyboru HMS (tryb edycji/uczenia). Na tej stronie można wejść do trybu edycji poprzez symbol (D). Wybrać wymagane narzędzie z listy (E), a następnie odpowiedni program (1 lub 2) przy użyciu przełącznika programów lub komórki (F). Wybrać wymagane funkcje z list wyboru i określić odległość, jaka ma być przejechana pomiędzy poszczególnymi funkcjami, posługując się pokrętłem wyboru. Komórka (G) służy do zapamiętywania programu i wyświetlania strony głównej HMS. Aby poznać szczegóły dotyczące procesu programowania, patrz następna strona.

WSKAZÓWKA: Aby skasować pojedynczą funkcję z programu, wybrać pustą komórkę z listy wyboru.

Aby nadpisać pojedynczą funkcję, wybrać nową funkcję z listy wyboru.

Aby dodać funkcję, przejść do wymaganej pozycji i wybrać "komórkę dodawania" z rozwijanej listy. Pozostałe funkcje (włącznie z tą już wybraną) przesuną się o jedną pozycję w dół.

Następujące informacje odnoszą się do funkcji tylnego WOM:
WOM jest wyłączany, gdy trzypunktowy układ zawieszenia osiągnie 25% wysokości podnoszenia. WOM jest włączany PO przejechaniu przez ciągnik ustawionej odległości. Jeśli WOM jest włączany zbyt wcześnie lub zbyt późno, zmienić ustawienie odległości, aby uzyskać optymalną synchronizację czasową funkcji.
