Oberlenker

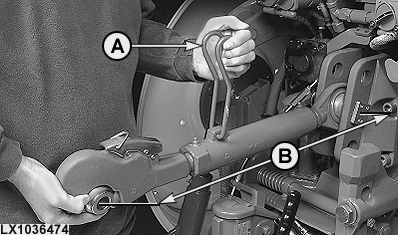

LX1036474-UN-24APR06

A - Einstellgriff

B - Länge

Die Länge des Oberlenkers kann mit dem Einstellgriff (A) reguliert werden.

• Minimale Länge 587 mm (23.1 in.)
• Maximale Länge 782 mm (30.8 in.)

Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern.
