Spreizmaß einstellen

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX011649-UN-31JUL95

LX001750-UN-05APR00

A - Klappe

B - Ring

C - Bolzen

D - Distanzhalter

E - Unterlenker

F - Stabilisierungsanschlag

G - Nuten für entsprechende Kategorie

H - Hebel

Mittig an das Gerät heranfahren. Ring (B) entfernen und Klappe (A) anheben. Mit dem Hebel (H) Spreizmaß einstellen.

Kategorie	Nut
II + IIIN	3
III	2
II + IIIN	3
III	2
Die Nut 1 wird nur bei Traktoren mit Kategorie II benötigt.

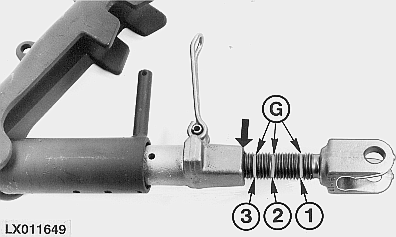

Die Nuten (G) dienen als Hilfe, um das Spreizmaß einstellen zu können.

Die entsprechende Nut (G) für die entsprechende Kategorie sollte mit der Kante (siehe Pfeil) übereinstimmen.

Danach den Hebel (H) auf dem Bolzen (C) anordnen, Klappe (A) herunterklappen und mit dem Ring (B) sichern. Anschließend Distanzhalter (D) einstellen.

WICHTIG: Das Spreizmaß muß so groß sein, daß die Unterlenker (E) nicht an den Anschlägen (F) hängen bleiben. Ansonsten kann es zu mechanischen Schäden führen.
