Zusätzliche Funktionen der elektronischen Zusatzsteuergeräte (E-SCVs und E-ICVs)

LX1037199-UN-06NOV06

LX1041105-UN-20NOV06

LX1041106-UN-20NOV06

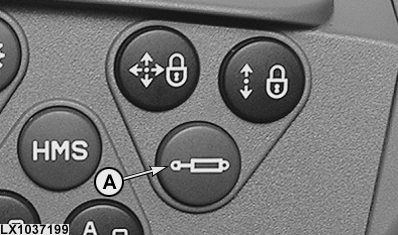

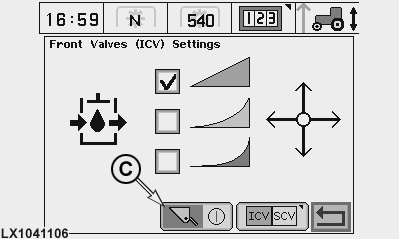

A - Taste für Zusatzsteuergeräte

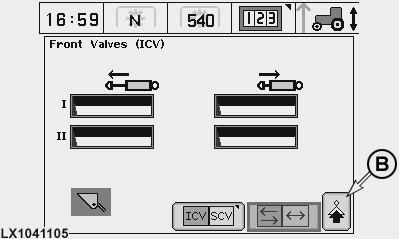

B - Feld nächste Seite

C - Frontlader

WICHTIG: Für E-ICVs sicherstellen, dass das richtige Gerät (Frontlader oder Frontgerät) eingestellt ist.

Taste (A) für Zusatzsteuergeräte drücken und ICV wählen, dann das Feld (B) für nächste Seite wählen und dann das Symbol (C) für Frontlader an- oder abwählen.

Transportsicherung

LX1037202-UN-06NOV06

LX1041056-UN-29JUN06

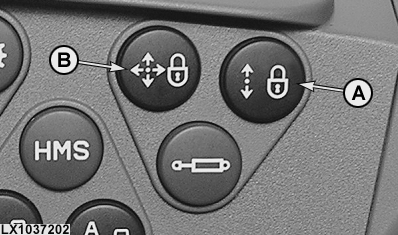

A - Taste für Transportsicherung, Zusatzstergeräte (E-SCVs)

B - Taste für Transportsicherung, Multifunktionshebel (E-ICVs)

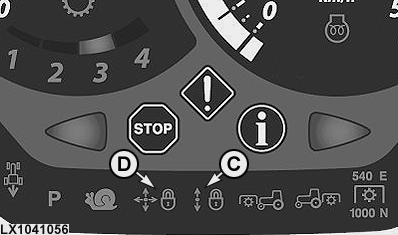

C - Kontrollleuchte für Transportsicherung, Zusatzstergeräte (E-SCVs)

D - Kontrollleuchte für Transportsicherung, Multifunktionshebel (E-ICVs)

Mit der Taste (A) können alle Zusatzsteuergeräte (E-SCVs) gleichzeitig verriegelt werden (Transportsicherung). Dies wird durch die Kontrollleuchte (C) angezeigt. Die Zusatzsteuergeräte gehen in Neutralstellung.

Mit der Taste (B) können alle Steuergeräte des elektrischen Multifunktionshebels (E-ICVs) gleichzeitig verriegelt werden (Transportsicherung). Dies wird durch die Kontrollleuchte (D) angezeigt. Die Zusatzsteuergeräte gehen in Neutralstellung.

ACHTUNG: Bei Straßenfahrten oder wenn die Zusatzsteuergeräte bzw. der Frontlader nicht benötigt werden, müssen die Tasten für Transportsicherung (A) bzw. (B) aktiviert werden. Andernfalls kann es während der Fahrt zu unbeabsichtigter Betätigung der Zusatzsteuergeräte bzw. des Frontladers kommen, was zu schweren Unfällen führen kann.

Werte der Zusatzsteuergeräte einstellen

LX1037199-UN-06NOV06

LX1038331-UN-31MAY06

LX1041107-UN-20NOV06

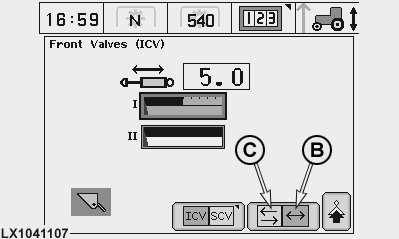

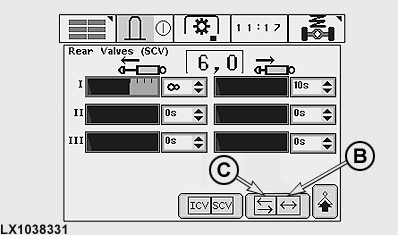

A - Taste für Zusatzsteuergeräte

B - gemeinsame Einstellung

C - unabhängige Einstellung

Folgende Werte können für die E-SCVs und E-ICVs eingestellt werden:

• maximaler Durchfluss
• automatische Abschaltzeit

Taste (A) für Zusatzsteuergeräte drücken und auf den folgenden Bildschirmen die gewünschten Werte mit dem Auswahlrad einstellen.

Die Werte für den maximalen Durchfluss können in Schritten von 0,1 eingestellt werden. Minimum ist 0,2, Maximum ist 10.

Der Wert für die Abschaltzeit kann in variablen Schritten zwischen 0 und unendlich eingestellt werden. Der Wert unendlich bedeutet keine automatische Abschaltung.

HINWEIS: Ist das Feld (B) aktiviert, so sind die eingestellten Werte für maximalen Durchfluss und automatische Abschaltzeit der jeweiligen Steuergeräte für beide Bewegungsrichtungen (Ausfahren/Einfahren) gleich. Ist das Feld (C) aktiviert, dann können die Werte für beide Bewegungsrichtungen getrennt eingestellt werden (siehe Bilder).

Weitere Einstellungen

LX1037199-UN-06NOV06

LX1041105-UN-20NOV06

LX1041109-UN-20NOV06

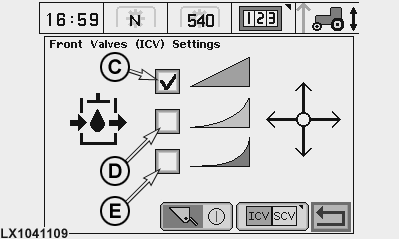

A - Taste für Zusatzsteuergeräte

B - Feld nächste Seite

C - linear

D - Kombination

E - progressiv

Taste (A) für Zusatzsteuergeräte drücken, dann das Feld (B) für nächste Seite wählen.

Auf diesem Bildschirm kann das Ansprechverhalten der Zusatzsteuergeräte eingestellt werden:

• Linear (C) bedeutet, der Weg des Zusatzsteuergerätes entspricht dem Weg des Bedienungshebels / Multifunktionshebels
• Progressiv (E) bedeutet, am Anfang ist der Weg des Zusatzsteuergerätes kleiner als der des Bedienungshebels / Multifunktionshebels (feinfühligerer Beginn einer Bewegung)
• Kombination (D) bedeutet eine Zwischenstufe zwischen den beiden vorgenannten Einstellungen

Zudem kann gewählt werden, ob ein Frontlader oder ein Frontgerät mit dem elektrischen Multifunktionshebel bedient wird.

WICHTIG: Für E-ICVs sicherstellen, dass das richtige Gerät (Frontlader oder Frontgerät) eingestellt ist.

Automatische Abschaltung

LX1037207-UN-13OCT05

Sofern die Transportsicherung nicht aktiviert ist und für das Zusatzsteuergerät eine Abschaltzeit größer Null eingestellt ist, dann gilt folgendes:

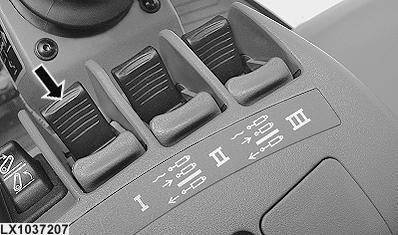

Wird der Bedienungshebel (siehe Pfeil) in die Endstellung für Ausfahren oder Einfahren gebracht und dann über den fühlbaren Widerstand hinaus gedrückt (Klick-Stellung), so wird das entsprechende Steuergerät auf den eingestellten maximalen Durchfluss gebracht und dieser gehalten, bis die eingestellte Abschaltzeit erreicht ist. Anschließend wird das Steuergerät in Neutralstellung gebracht.

Dieser Vorgang wird unterbrochen wenn:

• der Bedienungshebel nicht innerhalb einer Sekunde wieder in Neutralstellung gebracht wird
• der Bedienungshebel innerhalb der Abschaltzeit wieder aus der Neutralstellung gebracht wird
• der Bedienungshebel in die entgegengesetzte Richtung geschaltet wird

In den vorgenannten Fällen wird das Zusatzsteuergerät entsprechend den Bewegungen des Bedienungshebels reagieren.

Um die automatische Abschaltung erneut zu aktivieren, Bedienungshebel aus der Klick-Stellung bewegen und erneut in die Klick-Stellung bringen.
