Kontrollen und Anzeigen

CommandCenter

Das CommandCenter dient zur Anzeige verschiedenster Traktorfunktionen und deren Einstellung durch den Benutzer. Darüber hinaus ermöglicht es die Anzeige von Berechnungen (z.B. durchschnittlicher Kraftstoffverbrauch, bearbeitete Fläche, usw.).

HINWEIS: Die Bildschirme des CommandCenters in dieser Betriebsanleitung sind in englischer Sprache gezeigt. Die tatsächlich angezeigte Sprache und die angezeigten Maßeinheiten hängen von der Auswahl des Benutzers ab.

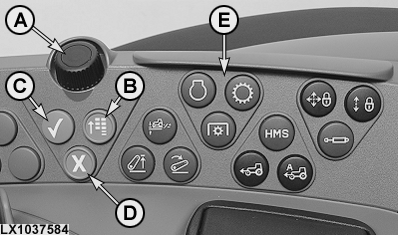

Bedienung CommandCenter

LX1037584-UN-06NOV06

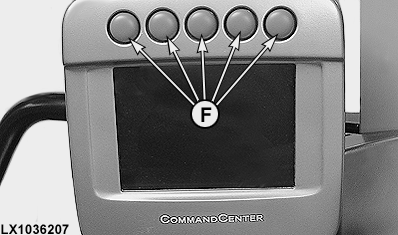

LX1036207-UN-16AUG05

A - Auswahlrad

B - Taste für Hauptmenü

C - Taste für Bestätigen

D - Taste für Abbrechen

E - Schnellzugriffstasten

F - Benutzertasten

Das CommandCenter kann wie folgt bedient werden:

• Mit dem Auswahlrad (A), der Taste für das Hauptmenü (B), der Taste für Bestätigen (C) und der Taste für Abbrechen (D).
• Mit den 8 braunen Schnellzugriffstasten (E), die mit vordefinierten Funktionen belegt sind.
• Mit den 5 Benutzertasten (F), deren Funktion vom Benutzer festgelegt werden kann.

Mit dem Auswahlrad (A) kann man durch die verschiedenen Bildschirmfelder rollen. Mit der Taste (B) wird das Hauptmenü des CommandCenters aufgerufen. Die Taste (C) dient zum Auswählen oder Bestätigen einer Eingabe. Die Taste (D) dient zum Abbrechen einer Eingabe.

Die Funktionen der Tasten (E) sind in den jeweiligen Abschnitten erklärt (z.B. Kraftheber, Zapfwellen, Zusatzausrüstungen).

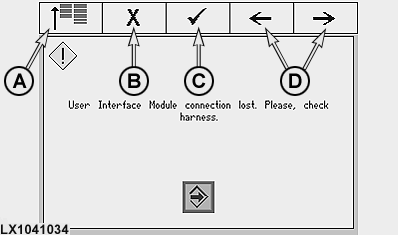

Notbedienung

LX1041034-UN-09JUN06

A - Feld für Hauptmenü

B - Feld für Abbrechen

C - Feld für Bestätigen

D - Felder für Auswahl

Sollte die Verbindung zwischen CommandCenter und den regulären Bedientasten unterbrochen werden, dann erscheint der nebenstehende Bildschirm. Mit den 5 Benutzertasten über den angezeigten Feldern kann das CommandCenter weiter bedient werden.

Hauptmenü

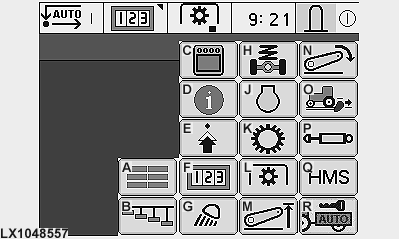

LX1048557-UN-18SEP09

A - Hauptbildschirm. Beschreibung auf den folgenden Seiten.

B - Bildschirm Benutzertasten. Beschreibung unter Belegung der Benutzertasten auf den folgenden Seiten.

C - Bildschirm Display. Beschreibung unter Einstellungen CommandCenter auf den folgenden Seiten.

D - Bildschirm Information. Beschreibung im Abschnitt 135, Diagnosecodes und Einstellungen.

E - Bildschirm Optionen. Beschreibung im Abschnitt 20, Beleuchtung und Abschnitt 25, Kabine.

F - Bildschirm Leistungsmonitor. Beschreibung unter Leistungsmonitor auf den folgenden Seiten.

G - Bildschirm Beleuchtung. Beschreibung im Abschnitt 20, Beleuchtung.

H - Bildschirm TLS Plus. Beschreibung im Abschnitt 45, Fahren des Traktors.

J - Bildschirm Motor. Beschreibung im Abschnitt 40, Motorbetrieb.

K - Bildschirm Getriebe. Beschreibung im Abschnitt 45, Fahren des Traktors.

L - Bildschirm Zapfwellen. Beschreibung im Abschnitt 55, Zapfwellen.

M - Bildschirm Hubbegrenzung. Beschreibung im Abschnitt 50, Kraftheber.

N - Bildschirm Senkgeschwindigkeit. Beschreibung im Abschnitt 50, Kraftheber.

O - Bildschirm Zug-/Lageregelung. Beschreibung im Abschnitt 50, Kraftheber.

P - Bildschirm Zusatzsteuergeräte. Beschreibung im Abschnitt 70, Zusatzausrüstungen.

Q - Bildschirm HMS. Beschreibung im Abschnitt 51, HMS.

R - Bildschirm Traktor-Geräte Automatisierung (TIA). Beschreibung im Abschnitt 52, TIA.

Der Inhalt dieses Bildschirmes ist abhängig von der Traktor-Ausrüstung.

Hauptbildschirm

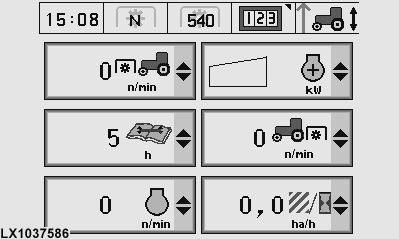

LX1037586-UN-11OCT06

Auf diesem Schirm stehen sechs Felder zur Verfügung, die über Auswahllisten mit beliebigen Anzeigen belegt werden können. Die Auswahlen sind von der Ausrüstung des Traktors abhängig.

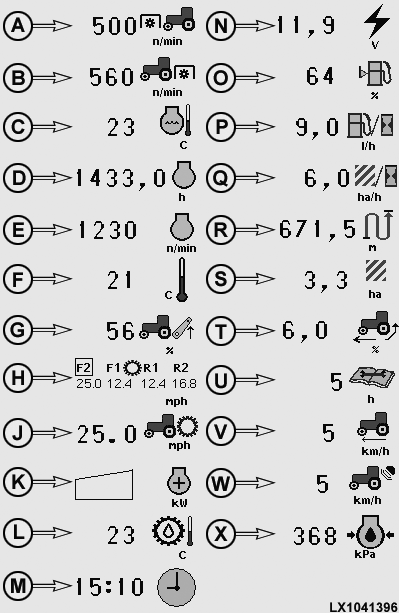

Hauptbildschirm - Auswahlen

LX1041396-UN-16NOV06

A - Drehzahl Frontzapfwelle

B - Drehzahl Heckzapfwelle

C - Temperatur des Kühlmittels

D - Betriebsstunden des Motors

E - Motordrehzahl

F - Außentemperatur

G - Hubhöhe der Dreipunktaufhängung

H - Geschwindigkeitsbereiche (AutoPowr/IVT)

J - Gewählte Geschwindigkeit (AutoPowr/IVT)

K - Motorleistung

L - Temperatur des Getriebe-/Hydrauliköls

M - Uhrzeit

N - Spannung der elektrischen Anlage

O - Kraftstoff-Vorrat in Prozent

P - Kraftstoffverbrauch je Stunde

Q - Bearbeitete Fläche je Stunde

R - Zurückgelegte Strecke

S - Bearbeitete Fläche

T - Schlupf der Hinterräder

U - Wartungsintervall

V - Fahrgeschwindigkeit

W - Fahrgeschwindigkeit (Radar)

X - Motoröldruck

Benutzertasten - Belegung

LX1037587-UN-06NOV06

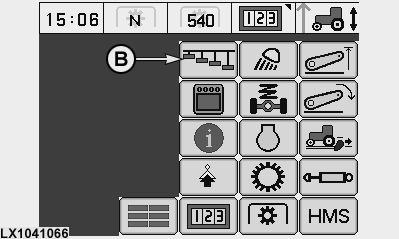

LX1041066-UN-11OCT06

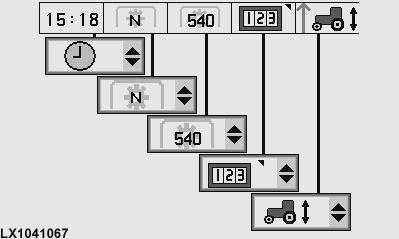

LX1041067-UN-11OCT06

A - Taste Hauptmenü

B - Benutzertasten

Die Taste (A) für das Hauptmenü drücken und auf dem Bildschirm Benutzertasten (B) auswählen.

Auf dem folgenden Bildschirm kann für jede der 5 Benutzertasten eine Funktion aus einer Auswahlliste gewählt werden. Die Funktionen sind von der Ausrüstung des Traktors abhängig.

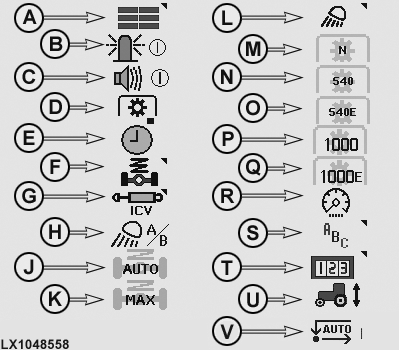

Benutzertasten - Funktionsauswahlen

LX1048558-UN-18SEP09

A - Hauptbildschirm

B - Rundumleuchte

C - Alarm Rückwärtsfahrt

D - Zapfwelle Fernbedienung

E - Uhr

F - TLS Plus-Bildschirm

G - Zusatzsteuergeräte vorn

H - Gerätescheinwerfer A/B

J - TLS Plus Automatik

K - TLS Plus (maximale Härte)

L - Gerätescheinwerfer

M - Zapfwelle (neutral)

N - Zapfwelle 540

O - Zapfwelle 540E

P - Zapfwelle 1000

Q - Zapfwelle 1000E

R - Display abdunkeln

S - Sprachauswahl

T - Leistungsmonitor

U - Manuelle Flächenaufzeichnung

V - Traktor-Geräte Automatisierung (TIA)

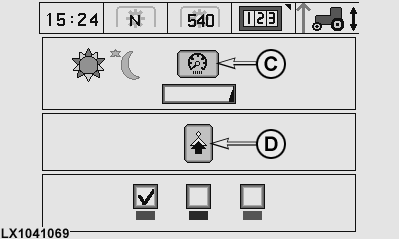

Einstellungen CommandCenter

LX1037587-UN-06NOV06

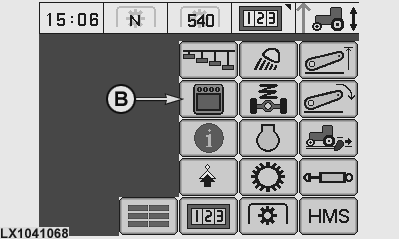

LX1041068-UN-11OCT06

LX1041069-UN-11OCT06

A - Taste Hauptmenü

B - Display

C - Feld zum Abdunkeln

D - Nächster Bildschirm

Die Taste (A) für das Hauptmenü drücken und auf dem Bildschirm Display (B) auswählen.

Auf dem folgenden Bildschirm kann die Helligkeit und die Farbe zum Hervorheben eingestellt werden. Das Feld zum Abdunkeln (C) verringert die Helligkeit der Anzeige erheblich (für Nachteinsätze). Um die Helligkeit wieder auf Normalwert zurückzusetzen, eine beliebige Taste drücken. Über das Symbol (D) gelangt man zu einem weiteren Bildschirm.

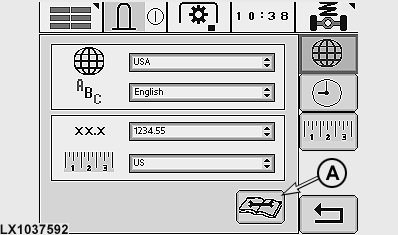

LX1037592-UN-31MAY06

Über das Symbol (A) gelangt man auf weitere Bildschirme, auf denen ein Grafik-Test, Geräte-Informationen und Copyright-Hinweise angezeigt werden.

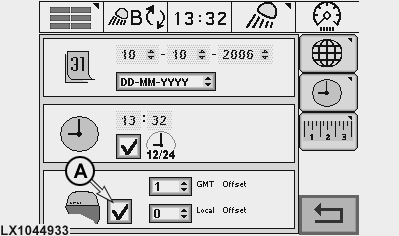

LX1044933-UN-12DEC07

A - Datum- und Zeit-Synchronisation

Falls der Traktor mit einem GPS-Empfänger ausgerüstet ist, kann im Feld (A) festgelegt werden, ob Datum und Uhrzeit mit dem GPS-Signal synchronisiert werden sollen.

LX1037594-UN-31MAY06

Leistungsmonitor - Gesamtwerte

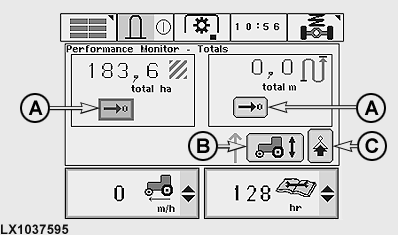

LX1037595-UN-31MAY06

A - Werte zurücksetzen

B - Manuelle Aufzeichnung

C - Nächster Bildschirm

Auf diesem Bildschirm werden die bearbeitete Fläche und der zurückgelegte Weg angezeigt. Mit den Feldern (A) lassen sich die gespeicherten Werte wieder auf Null setzen (nach einer Sicherheitsabfrage).

Mit dem Feld (B) kann die manuelle Aufzeichnung gestartet und beendet werden (sofern unter Leistungsmonitor - Geräteauswahl diese Aufzeichnungsart gewählt wurde).

Mit dem Feld (C) gelangt man zu einem weiteren Bildschirm.

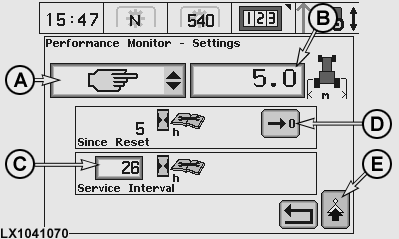

Leistungsmonitor - Einstellungen

LX1041070-UN-11OCT06

A - Gerätewahl

B - Gerätebreite

C - Wartungsintervall

D - Wert zurücksetzen

E - Nächster Bildschirm

Über die Auswahlliste (A) kann das Gerät ausgewählt werden, das zur Flächenberechnung benutzt wird.

Im Feld (B) kann die Gerätebreite eingegeben werden.

Im Feld (C) kann ein Wartungsintervall eingegeben werden. In den letzten 20 Stunden vor Erreichen dieses Intervalls erscheint bei jedem Traktorstart eine entsprechende Meldung. Nach einer Wartung den Stundenzähler Since Reset mit dem Feld (D) wieder auf Null setzen.

Mit dem Feld (E) gelangt man auf den Bildschirm Leistungsmonitor - Kalibrierung.

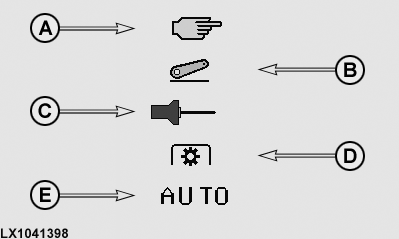

Leistungsmonitor - Geräteauswahl

LX1041398-UN-11OCT06

A - Manuelle Aufzeichnung

B - Kraftheber

C - Geräteschalter

D - Zapfwelle

E - Automatische Aufzeichnung

Eine manuelle Aufzeichnung kann über ein Feld auf dem Bildschirm Leistungsmonitor - Gesamtwerte gestartet und abgeschaltet werden. Darüber hinaus kann eine Benutzertaste mit dieser Funktion belegt werden (siehe Benutzertasten - Funktionsauswahlen).

Bei automatischer Aufzeichnung startet das erste Gerät, das aktiviert wird, die Aufzeichnung. Die Aufzeichnung wird unterbrochen, sobald dieses Gerät wieder deaktiviert wird.

Leistungsmonitor - Kalibrierung

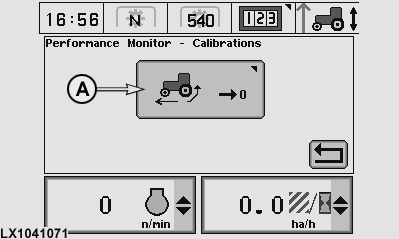

LX1041071-UN-11OCT06

A - Schlupf auf 0 setzen

Das Feld (A) führt zu der nachstehend gezeigten Seite.

Leistungsmonitor - Schlupf der Hinterräder auf Null setzen

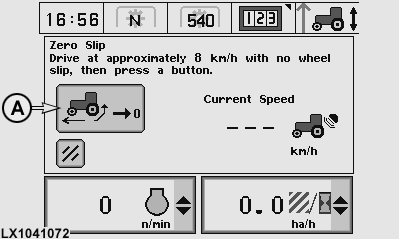

LX1041072-UN-11OCT06

Nach einem Reifenwechsel oder wenn die Reifen stark abgefahren sind, ist diese Einstellung erforderlich.

Traktor mit ca. 8 km/h (5 mph) fahren und dann das Feld (A) wählen.

Bei erfolgreicher bzw. nicht erfolgreicher Einstellung erscheint eine entsprechende Nachricht.
