Kontrollleuchten und Anzeigen

Kontrollleuchten

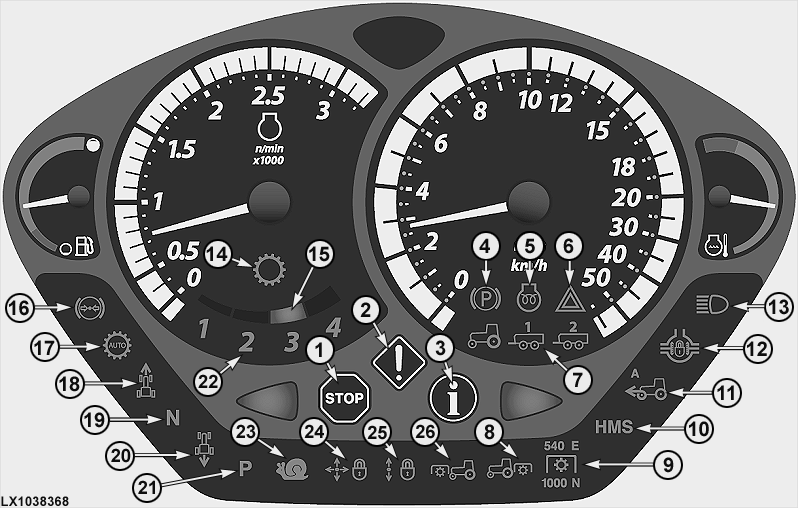

LX1038368-UN-31MAY06

1-Die rote STOP-Leuchte blinkt, wenn eine schwerwiegende Störung auftritt. SOFORT Motor abstellen und Ursache beseitigen (Störungsmeldung im CommandCenter beachten).

2-Die gelbe ACHTUNGS-Leuchte blinkt, wenn eine Störung auftritt (Störungsmeldung im CommandCenter beachten). Zudem blinkt diese Leuchte, wenn bei laufendem Motor und Fahrtrichtungshebel außerhalb Neutral die Feststellbremse angezogen ist.

3-Die blaue INFO-Leuchte leuchtet bei Störungen an elektrischen Komponenten der Hydraulik-Anlage oder des Getriebes. John Deere-Händler aufsuchen.

4-Die Kontrollleuchte leuchtet bei angezogener Feststellbremse und laufendem Motor auf. Je nach Ausrüstung des Traktors kann zusätzlich ein akustisches Signal ertönen.

5-Diese Leuchte leuchtet, wenn der Hauptschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Leuchte erlischt.

6-Die Warnblinkleuchte blinkt bei eingeschalteter Warnblinkanlage.

7-Die Blinkkontrollleuchte (für den Traktor und gegebenenfalls für Anhänger) blinken bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

8-Diese Leuchte leuchtet bei eingeschalteter Heckzapfwelle.

9-Diese Leuchten zeigen die gewählte Drehzahl der Heckzapfwelle an.

10-Diese Leuchte leuchtet bei eingeschaltetem HMS Plus.

11-Diese Leuchte leuchtet bei eingeschaltetem Frontantrieb. Bei Automatik-Modus des Frontantriebes leuchtet zusätzlich der Buchstabe A.

12-Diese Leuchte leuchtet bei eingeschalteter Differentialsperre.

13-Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht auf.

14-Diese Leuchte leuchtet bei PowrQuad Plus- oder AutoQuad Plus-Getriebe zusammen mit einer Ziffer, die den gewählten Gang anzeigt.

15-Die Leuchtbalken zeigen den eingestellten größtmöglichen Gang an (bei AutoQuad Plus-Getriebe).

16-Die Leuchte leuchtet bei Traktoren mit Druckluftbrems-Anlage, wenn der Luftdruck für einen Anhängerbetrieb nicht ausreicht.

17-Die Leuchte leuchtet, sobald die Automatik des AutoQuad Plus-Getriebes oder von AutoPowr / IVT aktiviert ist.

18-Die Leuchte leuchtet, wenn der Fahrtrichtungshebel in der Vorwärts-Stellung ist.

19-Die Leuchte leuchtet, wenn der Fahrtrichtungshebel in der Neutral-Stellung ist.

20-Die Leuchte leuchtet, wenn der Fahrtrichtungshebel in der Rückwärts-Stellung ist.

21-Die Leuchte leuchtet, wenn der Fahrtrichtungshebel in der Park-Stellung ist (bei AutoPowr / IVT).

22-Die Ziffern 1-4 zeigen bei PowrQuad Plus- oder AutoQuad Plus-Getriebe den gewählten Gang an.

23-Die Leuchte leuchtet, wenn AutoPowr / IVT im Kriechgang-Modus ist.

24-Die Leuchte leuchtet, sobald die Transportsicherung des elektrischen Multifunktionshebels aktiviert ist.

25-Die Leuchte leuchtet, sobald die Transportsicherung der elektronischen Zusatzsteuergeräte aktiviert ist.

26-Diese Leuchte leuchtet bei eingeschalteter Frontzapfwelle.

Leuchtentest: Bei Starten des Motors leuchten alle Leuchten für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine Glühbirne defekt. Teil austauschen.

Nachdem der Motor läuft, müssen die Kontrollleuchten erlöschen.

HINWEIS: Die Fahrgeschwindigkeit kann in km/h oder MPH angezeigt werden. Die Einstellung kann im CommandCenter vorgenommen werden. Siehe Einstellungen CommandCenter, Bildschirm Maßeinheiten in diesem Abschnitt.

Kraftstoffmesser

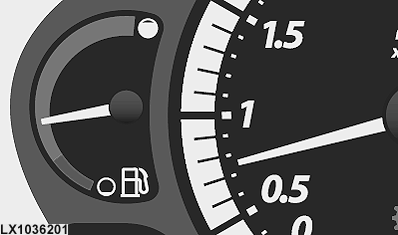

LX1036201-UN-31MAY06

Der Kraftstoffmesser zeigt den Tankinhalt von voll bis leer (Ende roter Bereich) an. Tritt die Anzeigenadel in den roten Bereich, so sind noch ca. 35 l (9.2 U.S. gal.) Kraftstoff im Tank.

Kühlmittel-Temperaturanzeige

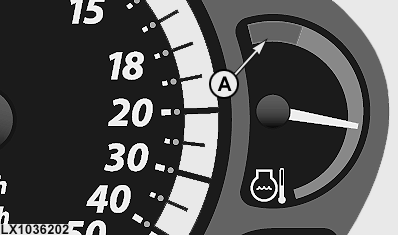

LX1036202-UN-31MAY06

Tritt der Zeiger dieses Instrumentes in die rote Warnzone (A), so ist der Motor überhitzt. Unverzüglich die Belastung verringern oder einen niedrigeren Gang einlegen. Geht der Zeiger nicht sofort zurück, Motor abstellen und Ursache der Überhitzung (zu niedriger Stand des Kühlmittels, verschmutzter Kühler oder verschmutzte Schutzgitter) beseitigen.
