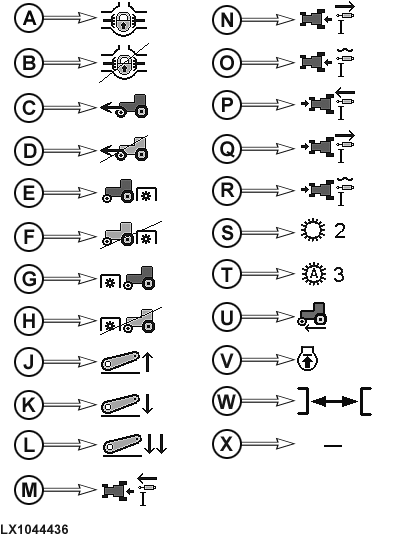

HMS, möjliga funktioner

LX1044436-UN-29NOV07

A - Differentialspärr på

B - Differentialspärr av

C - Framhjulsdrift till

D - Framhjulsdrift från

E - Bakre kraftuttag på

F - Bakre kraftuttag av

G - Främre kraftuttag på

H - Främre kraftuttag av

J - Trepunktsupphängning, höj

K - Trepunktsupphängning, sänk

L - Trepunktsupphängning (snabb-indragning)

M - Hydrauluttag (bak), utskjutning

N - Hydrauluttag (bak), indragning

O - Hydrauluttag (bak), flytläge

P - Hydrauluttag (fram), utskjutning

Q - Hydrauluttag (fram), indragning

R - Hydrauluttag (fram), flytläge

S - Transmission - angiven växel

T - Transmission - automatisk växling

U - Maxhastighet (AutoPowr)

V - Övre gräns för motorvarvtal

W - Lägg till funktion (redigeringsläge)

X - Raderingsfunktion (redigeringsläge)

Funktionerna som visas här kan

• väljas från nedrullningsbara listor när traktorn står stilla (redigeringsläge)
• "läras in" via traktorns styrningar när traktorn körs (inlärningsläge)

På funktioner som kan väljas via styrningarna (t.ex. MFWD till/från och differentialspärr till/från), kan motsatt tillstånd väljas genom att aktivera styrningen igen inom två sekunder.

OBS: För funktionerna (M) till (R) måste de elmanövrerade hydrauluttagen (E-SCV:er) vara olåsta, och inlärningen kräver att tidsinställningen är en annan än 0.

Funktion (S) bestämmer vilken växel transmissionen växlar till (växel 1-4). Funktion (T) bestämmer högsta växeln som AutoQuad Plus-transmissionens automatiska växlingsfunktion kan växla till (växel 2-4).

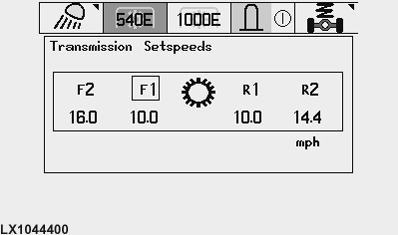

Maxhastighet (AutoPowr)

LX1044400-UN-29NOV07

Denna skärm visas om hastighetshjulet på hastighetsspaken vrids under "inlärning". Maxhastigheten i varvtalsområdet (beroende på om manöverspaken är i framåt-området F1 eller F2) kan nu ändras. I HMS är tillåtet varvtalsområde från 1,5 till 16 km/h (0.9 till 9.4 mph). Snabbare eller långsammare hastigheter accepteras inte av HMS. Tryck på HMS-knappen för att återvända till HMS-skärmen.

OBS: Inställd hastighet erhålls inte förrän hastighetsspaken nått sin respektive ändposition.

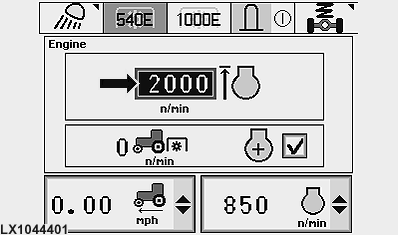

Övre gräns för motorvarvtal

LX1044401-UN-30NOV07

Denna skärm visas om motorknappen är intryckt under "inlärning". Övre gränsen för motorvarvtal kan ställas in här. Tryck på HMS-knappen för att återvända till HMS-skärmen.

OBS: Varvtalet som ställs in här erhålls endast om maxhastigheten är begärd och ingen automatisk transmissionsfunktion kopplas in.

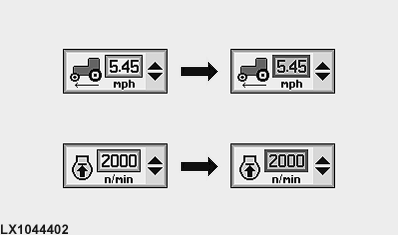

Redigering av maxhastighet (AutoPowr) och övre gräns för motorvarvtal

LX1044402-UN-29NOV07

Maxhastighet och övre gräns för motorvarvtal kan ändras i redigeringsläget. För att göra detta, gå till relevant ruta och välj det lilla fönstret med siffror i.
