Reglage och indikeringar

CommandCenter

CommandCenter används för att visa olika traktorfunktioner. Användaren kan ändra inställningarna för de här funktionerna. Dessutom kan vissa beräkningar (genomsnittlig bränsleförbrukning, arbetsområde, etc.) visas.

OBS: Skärmarna på CommandCenter som visas i instruktionsboken är på engelska. Språket och mätenheterna som visas på traktorn kan väljas av föraren.

Användning av CommandCenter

LX1037584-UN-06NOV06

LX1036207-UN-16AUG05

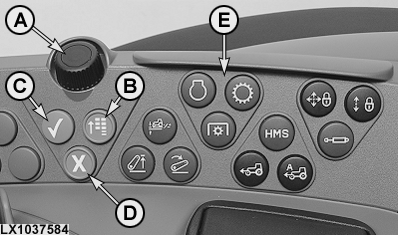

A - Väljarvred

B - Huvudmenyknapp

C - Bekräftelseknapp

D - Avbrytknapp

E - Snabbknappar

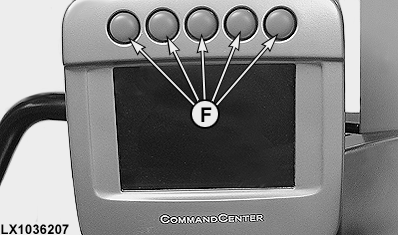

F - Snabbknappar

CommandCenter kan användas enligt nedanstående:

• Med väljarvredet (A), knappen för huvudmeny (B), knappen för bekräftelse (C) och knappen för avbryta (D).
• Med de 8 bruna snabbknapparna (E) (med förinställda funktioner).
• Med de 5 snabbknapparna (F) med funktioner som användaren själv ställer in.

Med väljarvredet (A) kan man rulla genom de olika skärmområdena. Knapp (B) öppnar huvudmenyn i CommandCenter. Knapp (C) används för att välja eller bekräfta en inmatning. Knapp (D) används för att avbryta en inmatning.

Funktionerna hos knapparna (E) förklaras i respektive avsnitt (t.ex. lyft, kraftuttag, extrautrustning).

Nödlägesdrift

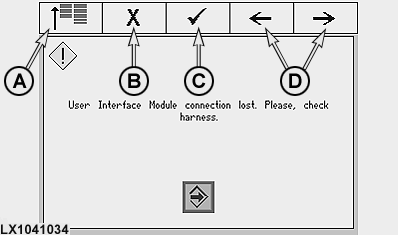

LX1041034-UN-09JUN06

A - Ruta för huvudmeny

B - Ruta för att avbryta

C - Ruta för bekräfta

D - Rutor för val

Om anslutningen mellan CommandCenter och de vanliga knapparna är bruten visas skärmen som visas här intill. CommandCenter kan fortfarande användas via de 5 snabbknapparna ovanför rutorna på bilden.

Huvudmeny

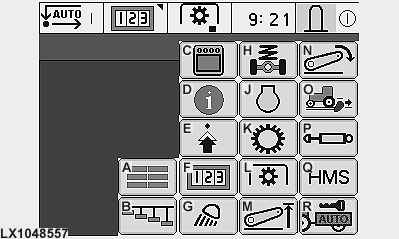

LX1048557-UN-18SEP09

A - Huvudskärm. Beskrivs på efterföljande sidor.

B - Snabbtangentskärm. Beskrivs i Snabbknapparnas funktioner på efterföljande sidor.

C - Displayskärm. Beskrivs i CommandCenters inställningar på efterföljande sidor.

D - Informationsskärm. Beskrivs i sektion 135, Felsökningskoder och anpassning.

E - Extrautrustningsskärm. Beskrivs i sektion 20, Belysning och sektion 25, förarhytt.

F - Prestationsmonitorskärm. Beskrivs i Prestationsmonitor på följande sidor.

G - Belysningsskärm. Beskrivs i sektion 20, Belysning.

H - TLS Plus-skärm Beskrivs i sektion 45, Körning av traktor.

J - Motorskärm. Beskrivs i sektion 40, Manövrering av motorn.

K - Transmissionsskärm. Beskrivs i sektion 45, Körning av traktor.

L - Kraftuttagsskärm. Beskrivs i sektion 55, Kraftuttag.

M - Lyftgränsskärm. Beskrivs i sektion 50, Lyft.

N - Sänkhastighetsskärm. Beskrivs i sektion 50, Lyft.

O - Last-/djupregleringsskärm. Beskrivs i sektion 50, Lyft.

P - Hydrauluttagsskärm. Beskrivs i sektion 70, Extrautrustning.

Q - HMS-skärm. Beskrivs i sektion 51, HMS.

R - Traktorredskapsautomation (TIA), skärm. Beskrivs i sektion 52, TIA.

Skärmens innehåll varierar beroende på hur traktorn är utrustad.

Huvudskärm

LX1037586-UN-11OCT06

På den här skärmen finns sex rutor som kan tilldelas valfria symboler från urvalslistorna. Urvalet beror på traktorns utrustning.

Huvudskärm - val

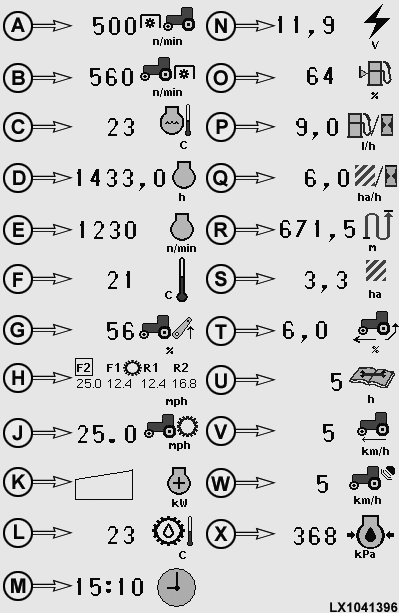

LX1041396-UN-16NOV06

A - Främre kraftuttagsvarvtal

B - Bakre kraftuttagsvarvtal

C - Kylvätsketemperatur

D - Motordriftstimmar

E - Motorvarvtal

F - Utetemperatur

G - Trepunktsupphängningens lyfthöjd

H - Förvalda hastigheter (AutoPowr/IVT)

J - Vald hastighet (AutoPowr/IVT)

K - Motoreffekt

L - Temperatur för transmissions-/hydraulolja

M - Tid (klocka)

N - Spänning i elsystemet

O - Bränslereserv i procent

P - Bränsleförbrukning per timme

Q - Areal per timme

R - Körd sträcka

S - Avverkad areal

T - Hjulslirning, bak

U - Serviceintervall

V - Körhastighet

W - Körhastighet (radar)

X - Motoroljetryck

Snabbknappar - tilldelning

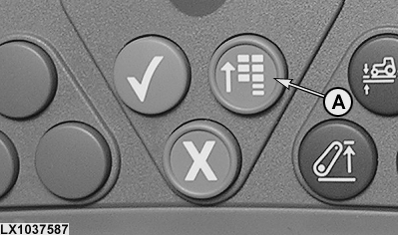

LX1037587-UN-06NOV06

LX1041066-UN-11OCT06

LX1041067-UN-11OCT06

A - Huvudmenyknapp

B - Snabbknappar

Tryck på huvudmenyknappen (A) och välj snabbknappar (B) på skärmen.

På följande skärm kan en funktion väljas från urvalslistan för alla 5 snabbknappar. Funktionerna beror på traktorns utrustning.

Snabbknappar - val av funktion

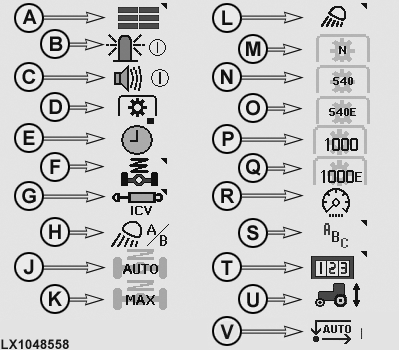

LX1048558-UN-18SEP09

A - Huvudskärm

B - Roterande varningsljus

C - Backningssignal

D - Fjärrstyrning av kraftuttag (utvändigt)

E - Digitalur

F - TLS Plus-skärm

G - Hydrauluttag för funktioner i traktorns front

H - Arbetsbelysning A/B

J - TLS Plus automatik

K - PLS_Plus (maximal hårdhet)

L - Arbetsbelysning

M - Kraftuttag (neutral)

N - Kraftuttag (540)

O - Kraftuttag (540E)

P - Kraftuttag (1000)

Q - Kraftuttag (1000E)

R - Skärmens ljusstyrka

S - Språkval

T - Prestationsmonitor

U - Manuell arealregistrering

V - Traktorredskapsautomation (TIA)

CommandCenter-inställningar

LX1037587-UN-06NOV06

LX1041068-UN-11OCT06

LX1041069-UN-11OCT06

A - Huvudmenyknapp

B - Display

C - Ruta för ljusstyrka

D - Nästa skärm

Tryck på huvudmenyknappen (A) och välj Display (B) på skärmen.

I följande skärm kan ljusstyrka och markeringsfärg väljas. Rutan för ljusstyrka (C) sänker displayens ljusstyrka (för användning på natten). Tryck på valfri knapp för att återställa ljusstyrkan till normalt läge. Symbolen (D) öppnar nästa skärm.

LX1037592-UN-31MAY06

Symbol (A) öppnar andra skärmar som visar ett grafiskt test, utrustningsinformation och upphovsrättsinformation.

LX1044933-UN-12DEC07

A - Datum- och tidsynkronisering

Om traktorn är utrustad med en GPS-mottagare, kan ruta (A) användas för att bestämma om datum och tid måste synkroniseras med GPS-signalen.

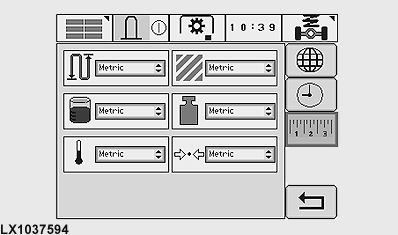

LX1037594-UN-31MAY06

Prestationsmonitor - totalt

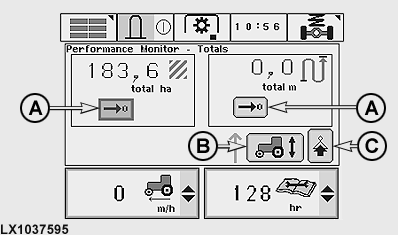

LX1037595-UN-31MAY06

A - Nollställa värden

B - Manuell registrering

C - Nästa skärm

Skärmen visar arbetad areal och avstånd. Med rutorna (A) kan de sparade värdena nollställas (användaren tillfrågas först om hon är säker på denna ändring).

Med ruta (B) startas och avslutas manuell arealregistrering (under förutsättningar att den här typen av registrering är vald i Prestationsmonitor - Inställningar).

Ruta (C) öppnar nästa skärm.

Prestationsmonitor - inställningar

LX1041070-UN-11OCT06

A - Redskaps-/enhetsval

B - Redskapsbredd

C - Serviceintervall

D - Nollställa värdet

E - Nästa skärm

Med urvalslistan (A) kan de redskap/enheter väljas som krävs för att beräkna arealen.

Redskapsbredden kan anges i ruta (B).

Serviceintervallet kan anges i ruta (C). Under de sista 20 timmarna innan detta intervall nås, kommer ett meddelande visas på skärmen varje gång traktorn startas. Efter service kan timräknaren i Since Reset nollställas med ruta (D).

Ruta (E) öppnar skärmen Prestationsmonitor - kalibrering.

Prestationsmonitor - val av redskap

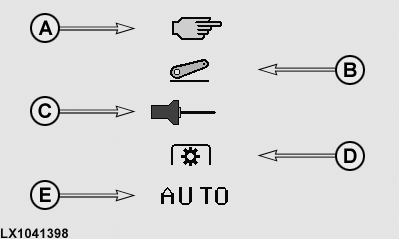

LX1041398-UN-11OCT06

A - Manuell registrering

B - Lyft

C - Redskapsknapp

D - Kraftuttag (PTO)

E - Automatisk registrering

Manuell registrering kan startas och stoppas via en ruta på skärmen Prestationsmonitor - totalt. En snabbknapp kan också användas för att utföra denna funktion (se även Snabbknappar - val av funktion).

Vid automatisk registrering startas registreringen av det redskap som först aktiveras. Registreringen avbryts så fort redskapet är inaktivt.

Prestationsmonitor - kalibrering

LX1041071-UN-11OCT06

A - Inställning av slirning till 0

Ruta (A) öppnar sidan som visas nedan.

Prestationsmonitor - Noll bakhjulsslirning

LX1041072-UN-11OCT06

Inställningen måste göras efter byte av däck eller när de är blankslitna.

Kör traktorn med ca 8 km/h (5 mph) och välj ruta (A).

Ett meddelande visas som talar om huruvida inställningen lyckades eller inte.
