Enspaksreglage (elektriskt)

LX1037210-UN-21OCT05

LX1053321-UN-28OCT11

LX1054600-UN-10OCT11

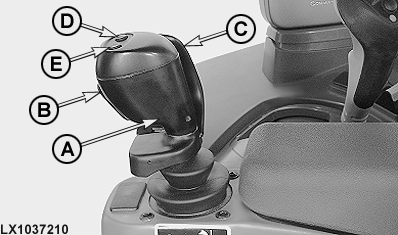

A - Enspaksreglage

B - Vippströmbrytare, 3:e funktion

C - Aktiveringsspärr

D - Strömbrytare, 4:e funktion

E - Strömbrytare, 5:e funktion

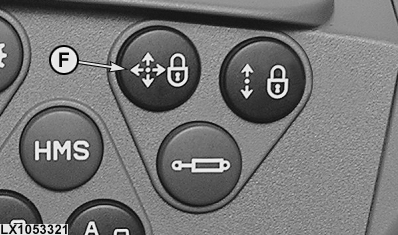

F - Transportspärrknapp, enspaksreglage

VARNING: Innan frontlastaren manövreras, kontrollera att inget av spärrlägena har programmerade tidsgränser. För att göra detta måste arbete med frontlastare väljas. Se Ytterligare funktioner för elektriska hydrauluttag i den här sektionen.

VARNING: Transportspärrknapparna (F) måste aktiveras vid körning på allmän väg och alltid när frontlastaren inte är i användning. Om man inte gör detta kan frontlastaren aktiveras av misstag då traktorn är i rörelse, vilket kan leda till allvarliga olyckor.

Enspaksreglaget (A) gör det möjligt att manövrera två hydrauluttag samtidigt. Med hjälp av vippströmbrytaren (B) kan ytterligare hydrauluttag manövreras (3:e funktionen).

Strömbrytarna (D) och (E) kan aktivera andra funktioner.

Aktiveringsspärren (C) förhindrar oavsiktlig manövrering av enspaksreglaget. Spaken kan endast manövreras med spärren lossad (måste manuellt hållas i öppet läge av föraren). Ifall lastaren inte reagerar efter att aktiveringsspärren hållits öppen, är det möjligt att spaken inte var i mittspärrläget då spärren öppnades. Ställ tillbaka spaken till mittspärrläge för att aktivera systemet.

Om reglaget hålls i neutralläge längre än 10 minuter, spärras hydraulfunktionerna. För att kringgå denna spärr, släpp aktiveringsspärren en stund och lägg tillbaka handen på nytt. Vid driftstörningar kan hydraulsystemet återaktiveras delvis eller fullständigt genom att först spärra och sedan öppna det igen, enligt beskrivningen ovan.

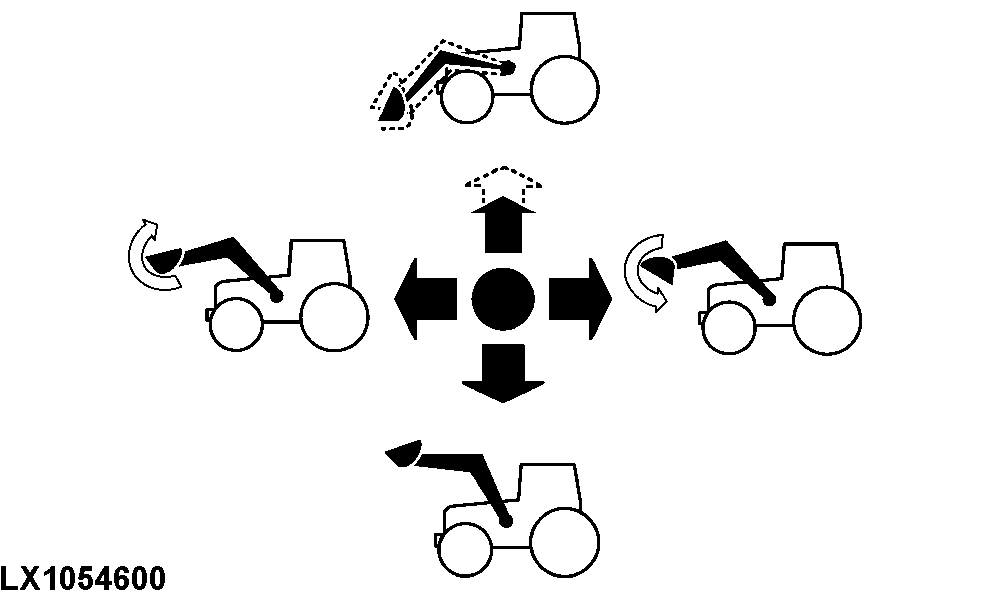

Om man drar reglaget (A) bakåt höjs frontlastaren. Om man trycker reglaget framåt tills ett motstånd känns, sänks frontlastaren. Om reglaget förs framåt förbi motståndet, hakar det i en spärr och frontlastaren hamnar i flytläge.

Genom att föra reglaget till vänster tippas lastskopan uppåt. Genom att föra reglaget till höger tills ett motstånd känns tippas lastskopan nedåt (töms).

Om reglaget flyttas till höger förbi motståndet två gånger i snabb följd och sedan hålls kvar i detta läge kommer lastskopan att vibrera.

OBS: Vid kall väderlek kan det hända att lastaren inte fungerar under korta perioder. När temperaturen sjunker under -15 °C (5 °F) blir stegmotorerna för ventilerna som driver bommen, skopan och upptagningen långsammare och kan sluta fungera helt. De går automatiskt till ett internt uppvärmningsläge som värmer upp stegmotorn tills de börjar fungera igen. Dessa ventiler är monterade externt och kan även påverkas av vind. Om E-ICV-manöverventilerna inte använts under en längre tid eller om traktorn har transporterats, måste stegmotorerna eventuellt värmas upp innan lastaren kan fungera. Uppvärmningsperioden varierar beroende på vädret, men det bör inte dröja mer än ett par minuter.
