Ciągniki z osią przednią TLS

LX1037587
LX1037587-UN-06NOV06

LX1041088
LX1041088-UN-20NOV06

LX1041089
LX1041089-UN-20NOV06

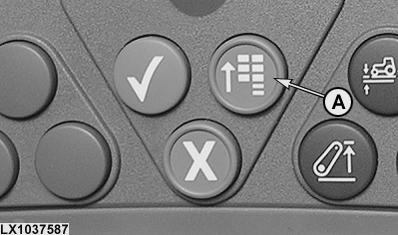

A - Przycisk menu głównego

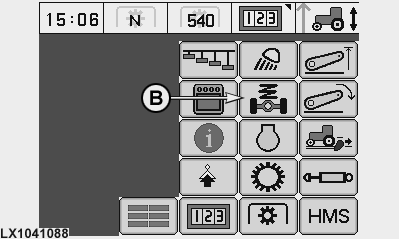

B - TLS Plus

UWAGA: Jeśli ciągnik jest uruchamiany przy wybranym innym ustawieniu zawieszenia, oś przednia może się szybko poruszyć, nawet gdy ciągnik jest nieruchomy. Upewnić się, że nikt nie przebywa w strefie potencjalnego zagrożenia.

WAŻNE: W razie wystąpienia usterki w układzie regulacji, na CommandCenter pojawi się komunikat. Układ zawieszenia nie działa. Jechać powoli, tak aby nie narazić się na niebezpieczeństwo, ani nie uszkodzić podzespołów. Natychmiast skontaktować się z dealerem John Deere.

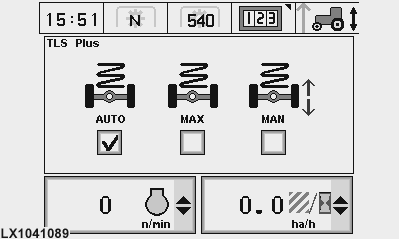

Nacisnąć przycisk menu głównego (A) i wybrać "TLS Plus" na ekranie. Ustawienia osi można wybrać na następnym ekranie.

Jeśli wybrane jest "AUTO", zawieszenie reaguje automatycznie na zmianę warunków. Prędkość jazdy, charakterystyka podłoża, obciążenie ciągnika i ciężkie narzędzia zamontowane z tyłu są brane pod uwagę. Uzyskuje się możliwie najwyższy komfort. Zawieszenie przedniej osi włącza się przy prędkości powyżej 1,5 km/h (0.9 mph).

Jeśli wybrane jest ustawienie "MAX", zawieszenie zostaje ustawione na maksymalną twardość (na przykład do pracy z ładowaczem czołowym). Zawieszenie osi przedniej włącza się przy prędkości powyżej 1,5 km/h (0.9 mph) i następuje zwłoka w sterowaniu podczas ruszania z miejsca: sterowanie nie zostanie uaktywnione, dopóki ciągnik nie przejedzie 5 m (16 ft.). Gdy prędkość przekracza 35 km/h (22 mph), ustawienie "MAX" jest wyłączane. Gdy prędkość spada poniżej 25 km/h (15 mph), ustawienie "MAX" jest ponownie włączane.

LX1041090
LX1041090-UN-20NOV06

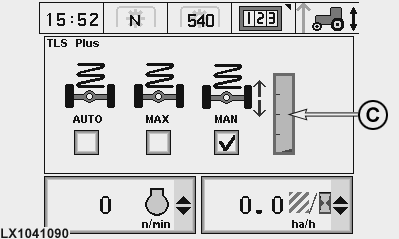

C - Wykres słupkowy

Jeśli wybrane jest MAN, oś ustawi się w środkowym położeniu. Od tego momentu, przód ciągnika można podnosić i opuszczać ręcznie (np. aby ułatwić montaż zawieszanym narzędzi). W tym celu należy wybrać wykres słupkowy (C) i obrócić pokrętło wyboru. Obrócić je w kierunku zgodnym z ruchem wskazówek zegara, aby podnieść przód ciągnika i w kierunku przeciwnym, aby go opuścić. Aby opuścić ten ekran, nacisnąć przycisk "potwierdzenia" lub "anulowania". Gdy prędkość wzrośnie powyżej 1,5 km/h (0.9 mph), oś osiada w położeniu środkowym.

Ustawienie ręczne jest pomijane, gdy tylko prędkość jazdy przekroczy 5 km/h (3 mph). System powraca do poprzednich ustawień ("AUTO" lub "MAX").

OU12401,00014BF-53-20061112
