Wymiana pasa napędowego

LX1026131-UN-21MAY01

WSKAZÓWKA: W ciągnikach z przednim WOM, pas napędowy musi być wymieniany przez dealera John Deere.

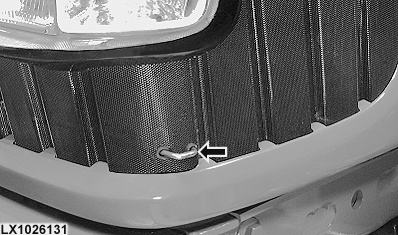

Pociągnąć zatrzask i podnieść maskę.

Zwalnianie napięcia pasa napędowego

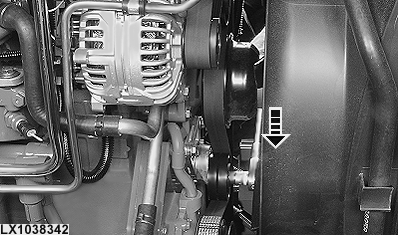

LX1038342-UN-18MAY06

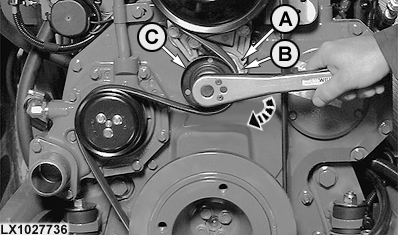

LX1027736-UN-28AUG01

A - Otwór (krzywka)

B - Otwór (płyta podstawowa)

C - Rolka napinacza

UWAGA: Odłączyć ujemny (-) przewód od akumulatora.

Zdjąć pokrywę rolki (C) napinacza. Obrócić śrubę rolki napinacza przy użyciu klucza 15 mm (19/32 in.) (patrz strzałka). Napinacz pasa napędowego powraca automatycznie w położenie napinania.

Napinacz pasa napędowego można utrzymać w zwolnionym położeniu w następujący sposób:

Przekręcić śrubę (patrz strzałka) rolki napinacza, aż otwory (A) i (B) są ze sobą wyrównane. Wetknąć kołek o średnicy 5 mm (0.2 in.) w dwa, ustawione współosiowo otwory.

Aby napiąć, przekręcić nieznacznie rolkę, aby uwolnić metalowy kołek i wyciągnąć go z otworów. Napinacz pasa napędowego powróci automatycznie do położenia napinania.

Wymiana pasa napędowego

LX1034175-UN-14JUN04

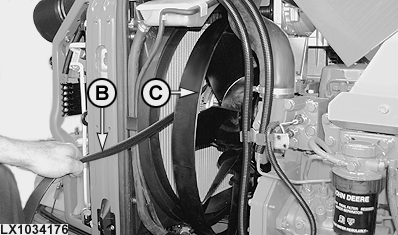

LX1034176-UN-14JUN04

A - Śruby z łbem ząbkowanym

B - Pas napędowy

C - Wentylator

Wykręcić sześć śrub (A) z wentylatora.

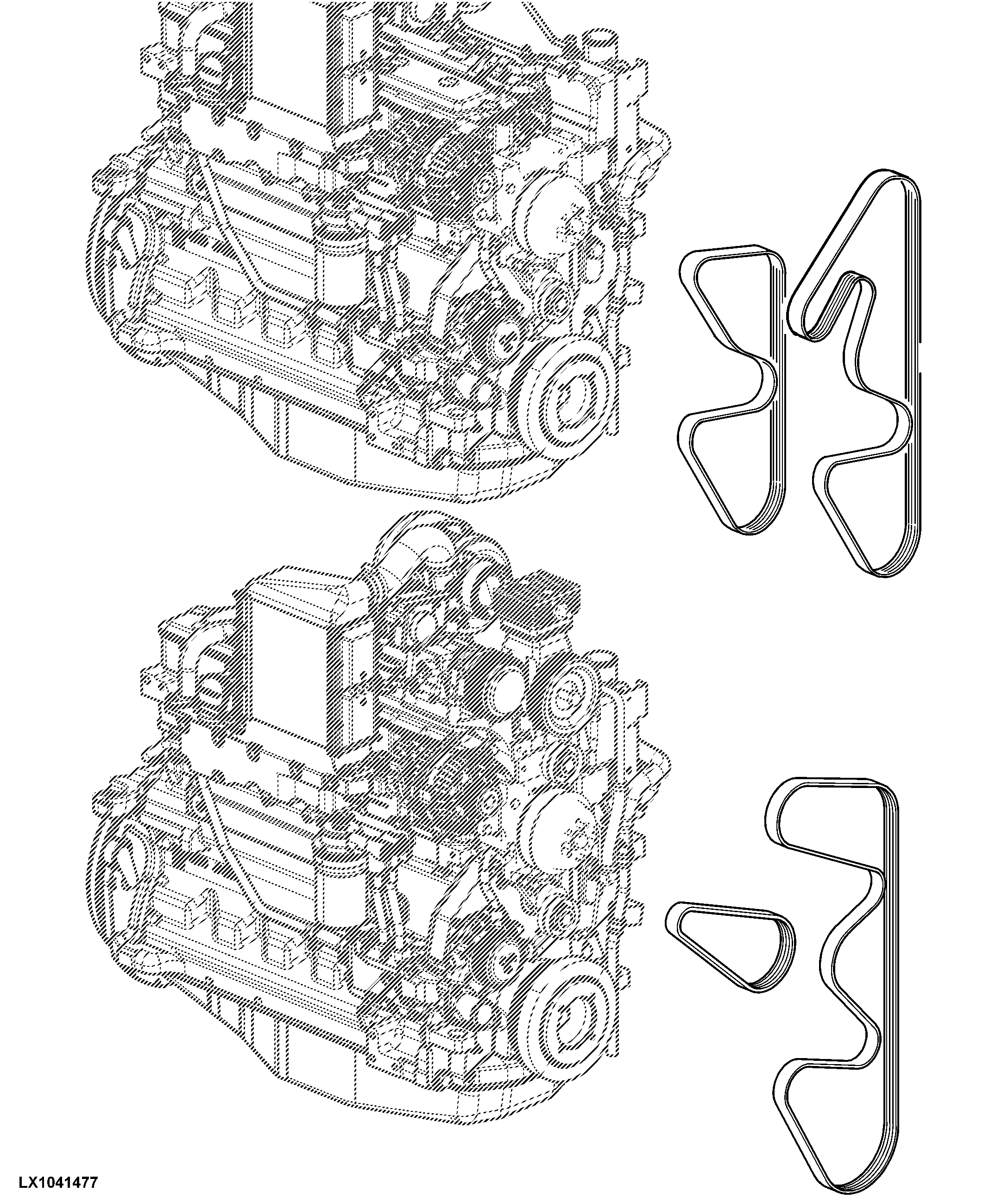

Zdjąć pas napędowy (B) poprzez wentylator (C) i założyć nowy pas napędowy (prowadzenie pasa - patrz poniżej).

WAŻNE: Podczas montażu zawsze stosować nowe śruby z łbem ząbkowanym.

Dokręcić śruby z łbem ząbkowanym wg następującej specyfikacji.

Pozycja	Wielkość pomiarowa	Specyfikacja
Zamocowanie do wentylatora	Moment dokręcania	22 - 28 N˙m 16 - 21 lb-ft

LX1041477-UN-18DEC06
