Dodatkowe funkcje elektronicznych zaworów sterujących (E-SCV i E-ICV)

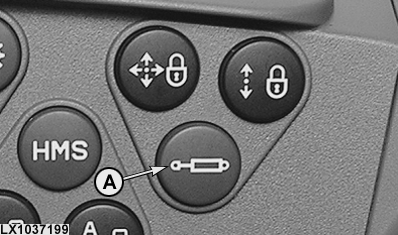

LX1037199-UN-06NOV06

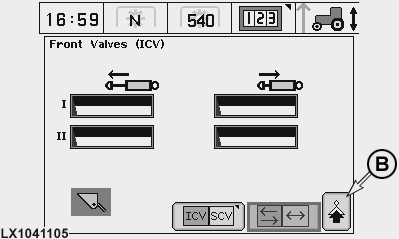

LX1041105-UN-20NOV06

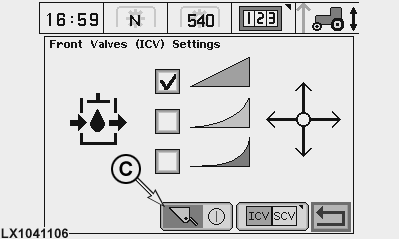

LX1041106-UN-20NOV06

A - Przycisk zaworów hydrauliki zewnętrznej

B - Następna strona

C - Ładowacz czołowy

WAŻNE: W przypadku zaworów E-ICV upewnić się, że ustawiona jest prawidłowa maszyna (przedni ładowacz lub przednie narzędzie zawieszane).

Nacisnąć przycisk (A) zaworów hydrauliki zewnętrznej i wybrać ICV, następnie wybrać Następna strona (B); na koniec wybrać lub anulować wybór symbolu ładowacza czołowego (C).

Blokada transportowa

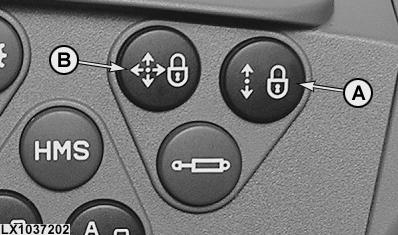

LX1037202-UN-06NOV06

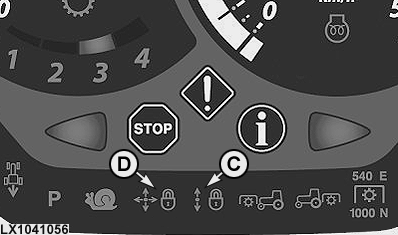

LX1041056-UN-29JUN06

A - Przycisk blokady transportowej, zawory hydrauliki zewnętrznej (E-SCV)

B - Przycisk blokady transportowej, dźwignia wielofunkcyjna (E-ICV)

C - Kontrolka blokady transportowej, zawory hydrauliki zewnętrznej (E-SCV)

D - Kontrolka blokady transportowej, dźwignia wielofunkcyjna (E-ICV)

Wszystkie zawory hydrauliki zewnętrznej (E-SCV) można zablokować jednocześnie (blokada transportowa) przy użyciu przycisku (A). Jest to sygnalizowane przez kontrolkę (C). Zawory hydrauliki zewnętrznej przechodzą w położenie neutralne.

Wszystkie niezależne zawory sterujące (E-ICV) obsługiwane dźwignią wielofunkcyjną można zablokować jednocześnie (blokada transportowa) przy użyciu przycisku (B). Jest to sygnalizowane przez kontrolkę (D). Zawory hydrauliki zewnętrznej przechodzą w położenie neutralne.

UWAGA: Przyciski blokady transportowej (A) i (B) muszą być uaktywnione podczas jazdy po drodze i zawsze wtedy, gdy zawory hydrauliki zewnętrznej lub ładowacz czołowy nie są używane. W przeciwnym razie, może dojść do przypadkowego uruchomienia zaworów hydrauliki zewnętrznej lub ładowacza czołowego gdy ciągnik jest w ruchu, co z kolei może doprowadzić do poważnego wypadku.

Regulacja wartości SCV

LX1037199-UN-06NOV06

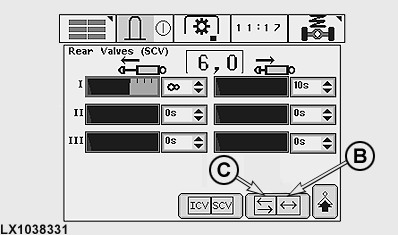

LX1038331-UN-31MAY06

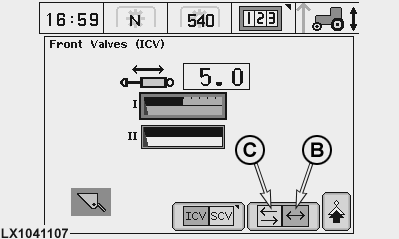

LX1041107-UN-20NOV06

A - Przycisk zaworów hydrauliki zewnętrznej

B - Regulacja wspólna

C - Regulacja osobna

Następujące wartości można wyregulować dla E-SCV i E-ICV:

• Maksymalny przepływ
• Czas automatycznego wyłączenia

Nacisnąć przycisk (A) zaworów hydrauliki zewnętrznej i ustawić wymagane wartości na następujących ekranach za pomocą pokrętła wyboru.

Wartości przepływu maksymalnego można ustawiać w odstępach co 0,1. Minimum to 0,2, maksimum 10.

Wartości czasu wyłączania mogą być nastawiane bezstopniowo pomiędzy 0 a nieskończonością. Nieskończoność oznacza brak automatycznego wyłączania.

WSKAZÓWKA: Jeśli komórka (B) jest aktywna, nastawione wartości dla przepływu maksymalnego i czasu automatycznego wyłączania każdego SCV są identyczne w obu kierunkach (wysuwanie/cofanie). Jeśli komórka (C) jest aktywna, wartości dla dwóch kierunków ruchu można ustawiać osobno (patrz rysunki).

Kolejne regulacje

LX1037199-UN-06NOV06

LX1041105-UN-20NOV06

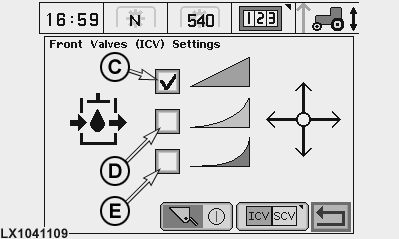

LX1041109-UN-20NOV06

A - Przycisk zaworów hydrauliki zewnętrznej

B - Następna strona

C - Liniowo

D - Kombinacja

E - Wzrastająco

Nacisnąć przycisk (A) zaworów hydrauliki zewnętrznej, a następnie wybrać następną stronę (B).

Na tym ekranie można wyregulować charakterystyki reakcji SCV:

• Liniowo (C) oznacza, że odległość przemieszczenia na SCV odpowiada odległości przesunięcia dźwigni sterującej / dźwigni wielofunkcyjnej
• Wzrastająco (E) oznacza, że początkowo odległość przemieszczenia na SCV jest mniejsza, niż odległość przesunięcia dźwigni sterującej/dźwigni wielofunkcyjnej (zapewnia większą czułość reakcji na początku ruchu)
• Kombinacja (D) jest stanem pośrednim pomiędzy dwoma, powyższymi ustawieniami

Dodatkowo, można wybrać, czy przedni ładowacz lub przednie narzędzie zawieszane będzie / lub nie będzie sterowane za pomocą elektrycznej dźwigni wielofunkcyjnej.

WAŻNE: W przypadku zaworów E-ICV upewnić się, że ustawiona jest prawidłowa maszyna (przedni ładowacz lub przednie narzędzie zawieszane).

Automatyczne wyłączenie

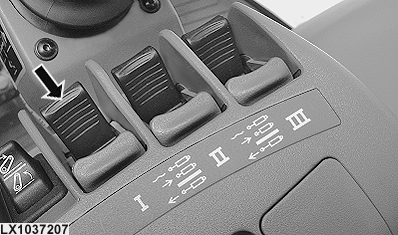

LX1037207-UN-13OCT05

Jeśli blokada transportowa nie jest aktywna i nastawiony czas automatycznego wyłączenia dla SCV jest powyżej zera, układ działa w następujący sposób:

Jeśli dźwignia sterująca SCV (patrz strzałka) jest w położeniu maksymalnego wysunięcia lub cofnięcia, a następnie zostanie przesunięta poza punkt oporu (można wyczuć wyraźne kliknięcie), odpowiedni SCV zostanie sprowadzony w położenie maksymalnego przepływu i utrzymany w tym położeniu, dopóki nie minie nastawiony czas wyłączenia. Następnie zawór sterujący przechodzi do pozycji neutralnej.

Procedura zostaje przerwana jeżeli:

• dźwignia sterująca SCV nie została przestawiona w położenie neutralne w ciągu jednej sekundy
• dźwignia sterująca SCV została przesunięta z położenia neutralnego przed upływem czasu wyłączenia
• dźwignia sterująca SCV została przesunięta w przeciwnym kierunku

We wszystkich, opisanych powyżej przypadkach, SCV zareaguje odpowiednio do ruchu dźwigni sterującej SCV.

Aby ponownie uaktywnić automatyczne wyłączanie, sprowadzić dźwignię sterującą SCV spoza punktu oporu a następnie powtórnie minąć ten punkt.
