Klapa dachowa (jeśli jest)

LX1038323-UN-27APR06

LX1038324-UN-27APR06

LX1033621-UN-14APR04

LX1033622-UN-14APR04

A - Uchwyt

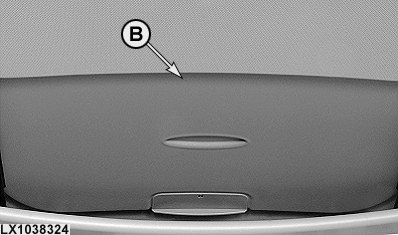

B - Pokrywa

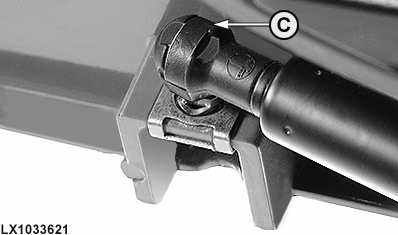

C - Zacisk ustalający

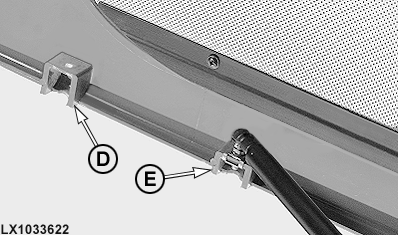

D - Mały kąt

E - Duży kąt

Do otwierania i zamykania klapy dachowej służy uchwyt (A).

Jeśli klapa dachowa jest wyposażona w szklaną płytę, można zabezpieczyć się przed bezpośrednim działaniem promieni słonecznych przy użyciu klapy (B).

Klapę dachową można ustawiać pod mniejszym lub większym kątem. Aby wyregulować kąt, wyjąć zacisk mocujący (C), wyciągnąć siłownik pneumatyczny z elementu ustalającego i wyjąć element ustalający. Zamontować element ustalający w żądanym położeniu (D) lub (E), ponownie zainstalować siłownik pneumatyczny i zabezpieczyć zaciskiem.
