Luzes indicadoras e mostradores

Luzes indicadoras

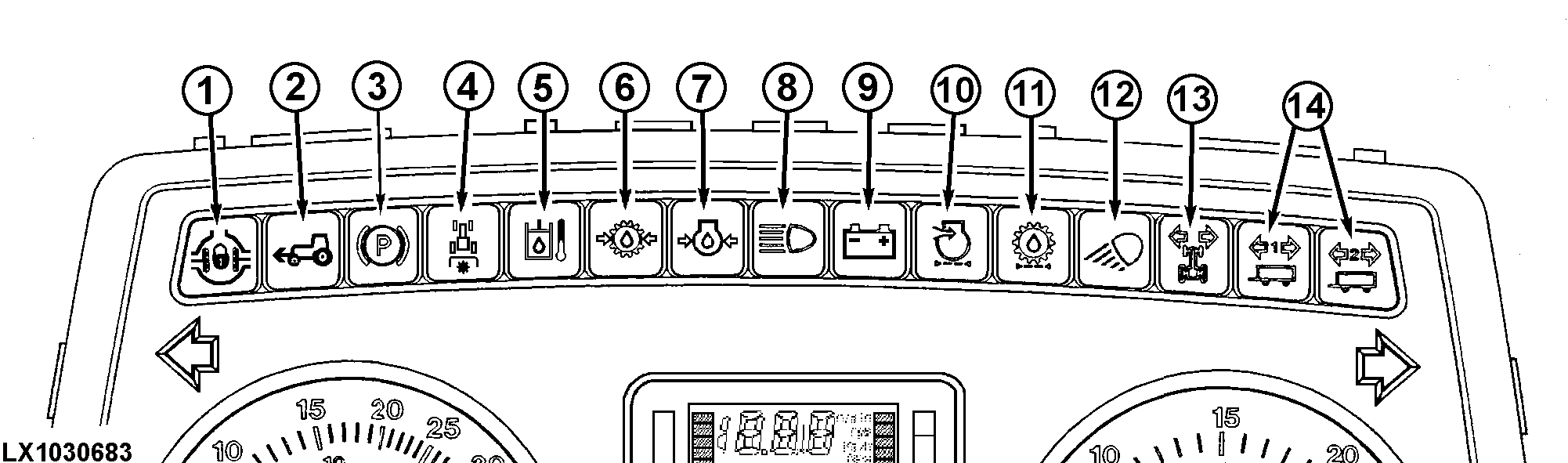

LX1030683-UN-16JAN03

1-A luz está acesa com o bloqueio do diferencial ativado.

2-A luz está acesa com a tração dianteira ativada.

3-A luz indicadora do freio de estacionamento está acesa com o freio de estacionamento aplicado e o motor em funcionamento.

4-A luz está acesa com a TDP traseira ligada. Dependendo dos equipamentos do trator, um sinal sonoro pode soar.

5-Esta luz de alerta acende quando a temperatura do óleo da transmissão/hidráulico está muito alta.

6-Esta luz de alerta acende quando a pressão do óleo da transmissão/hidráulico está muito baixa. Consulte o seu concessionário John Deere.

7-Se a luz de alerta da pressão do óleo do motor acender com o motor em funcionamento, desligue o motor e verifique o nível do óleo do motor.

8-A luz indicadora de farol alto acende quando os faróis estiverem ligados em farol alto.

9-Se a luz indicadora do alternador acender com o motor em funcionamento, isso indicará um defeito no alternador. Verifique a fiação do alternador. Mande verificar o alternador no seu concessionário John Deere, se necessário.

10-Se a luz indicadora do filtro de ar acender com o motor em funcionamento, significa que o elemento de filtragem do ar deve ser limpo ou trocado.

11-Esta luz acende quando o filtro do óleo da transmissão/hidráulico está sujo ou quando a temperatura do óleo estiver muito baixa.

12-A luz está acesa com os faróis de campo ligados.

13-As luzes indicadoras da sinaleira direcional piscam quando as sinaleiras direcionais e luzes do pisca alerta estão acesas.

14-As luzes indicadoras da sinaleira direcional do reboque piscam quando as sinaleiras direcionais e luzes do pisca alerta estão acesas.

Teste de luzes: Ao ligar o motor, as luzes 5, 6, 7, 10 e 11 acendem por aproximadamente 1 segundo. Caso contrário, uma lâmpada ou fusível com defeito pode ser a causa. Substitua a peça.

Quando o motor estiver em funcionamento, as luzes indicadoras deverão apagar.

Luz indicadora adicional

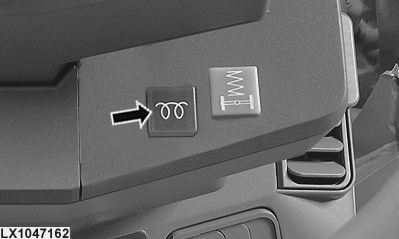

LX1047162-UN-04DEC08

Esta luz está acesa quando a chave de contato é girada para a primeira posição à direita. Não ligue o motor antes da luz apagar.

Esta luz pisca quando há problemas com o sistema de combustível e o motor.

NOTA: Em tratores equipados com um sensor de água no combustível, esta luz pisca quando há água presente no filtro do combustível.

Luz indicadora do eixo dianteiro TLS

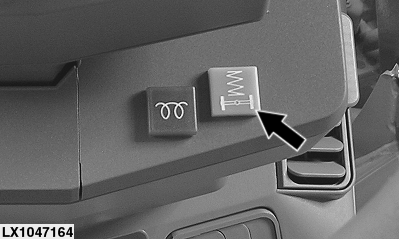

LX1047164-UN-26NOV08

Esta luz acende quando há um problema no controle de nível do eixo dianteiro. Conduzir com o maior cuidado possível!

Luz indicadora da TDP dianteira

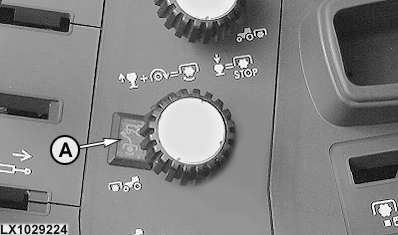

LX1029224-UN-29APR03

A luz (A) está acesa com a TDP dianteira ligada.

Mostrador digital

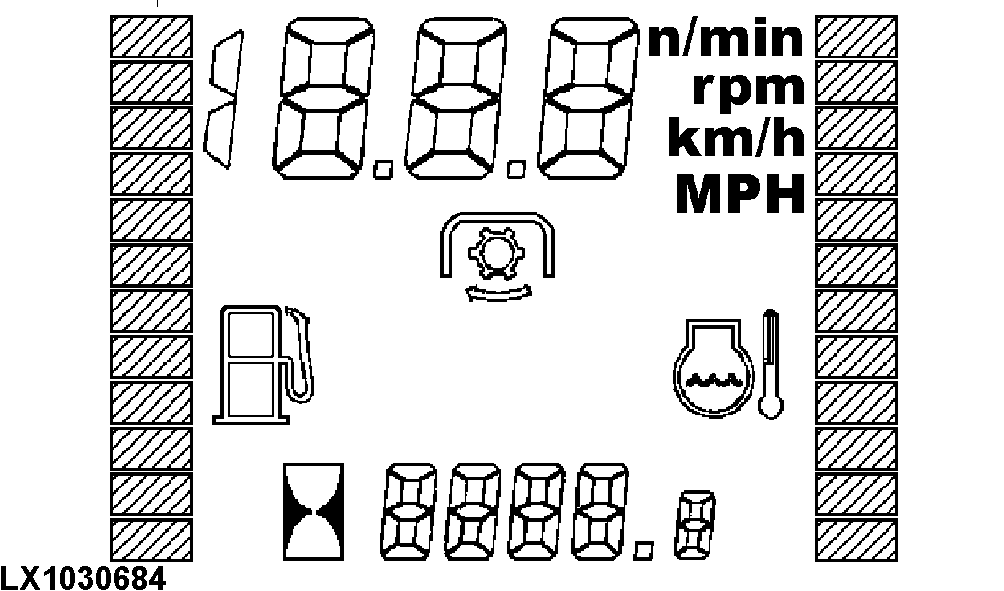

LX1030684-UN-06MAY08

No mostrador digital são exibidos a velocidade de rodagem, a velocidade da TDP traseira, as horas de funcionamento, a temperatura do líquido de arrefecimento e o nível de combustível.

Mostrador da velocidade de rodagem

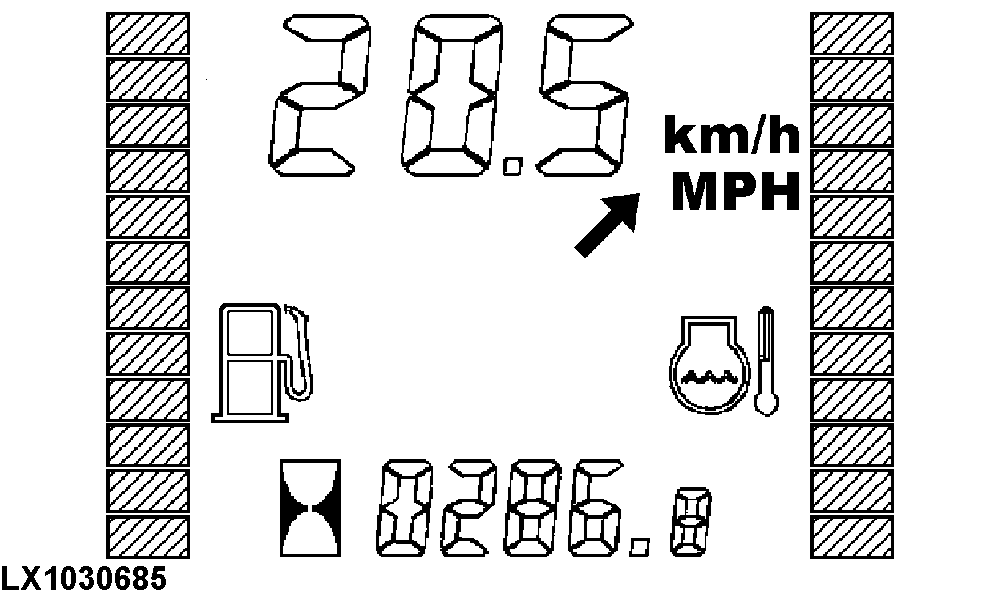

LX1030685-UN-06MAY08

Com a TDP traseira desligada, o mostrador exibe a km/h ou MPH (milhas por hora) e a velocidade de rodagem.

Mostrador da velocidade da TDP

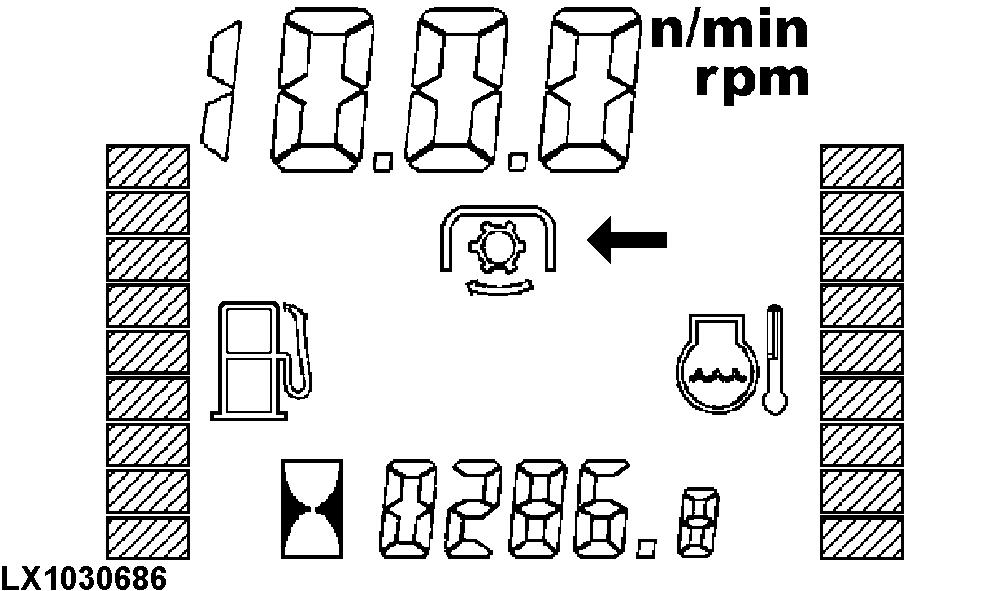

LX1030686-UN-06MAY08

Com a TDP traseira ligada, o símbolo da TDP é exibido. A velocidade da TDP traseira é exibida se o trator for equipado com o sensor de velocidade da TDP.

Mostrador das horas de funcionamento

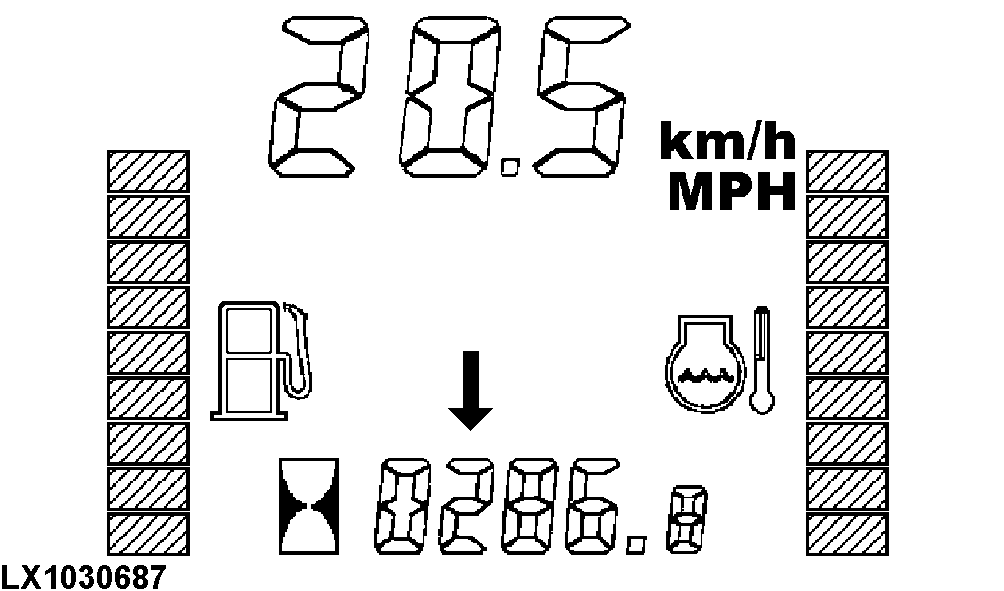

LX1030687-UN-06MAY08

Quando a ignição é ligada, o mostrador exibe o número de horas de funcionamento do motor.

Mostrador da temperatura do líquido de arrefecimento

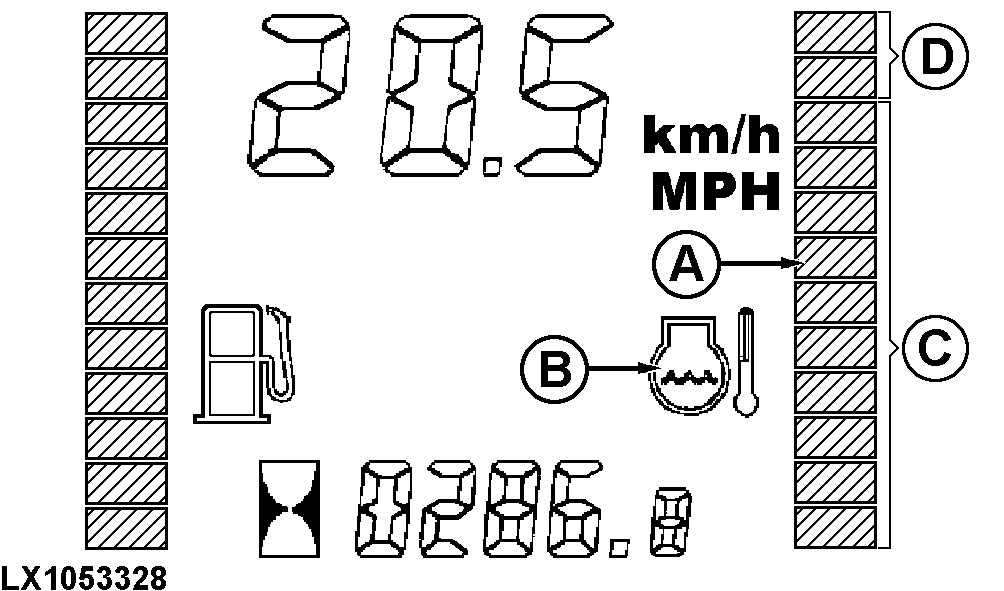

LX1053328-UN-18NOV11

A - Mostrador da Temperatura

B - Símbolo

C - 10 barras pretas, Temperatura de 40 - 110° C (104 - 230° F)

D - 2 barras vermelhas, Temperatura de 110 - 120° C (230 - 248° F)

A temperatura é representada por um máximo de 12 barras (A):

1-10 barras = temperatura normal.

11 barras (piscando) = a temperatura do líquido de arrefecimento está alta. Reduza a carga do motor ou selecione uma marcha mais baixa.

12 barras (piscando) = a temperatura do líquido de arrefecimento está muito alta. Desligue o motor e corrija a causa do superaquecimento (nível do líquido de arrefecimento baixo, radiador ou telas sujas).

Se nenhuma barra é exibida e o símbolo (B) está piscando, significa que o sensor de temperatura apresenta defeito.

Mostrador do nível de combustível

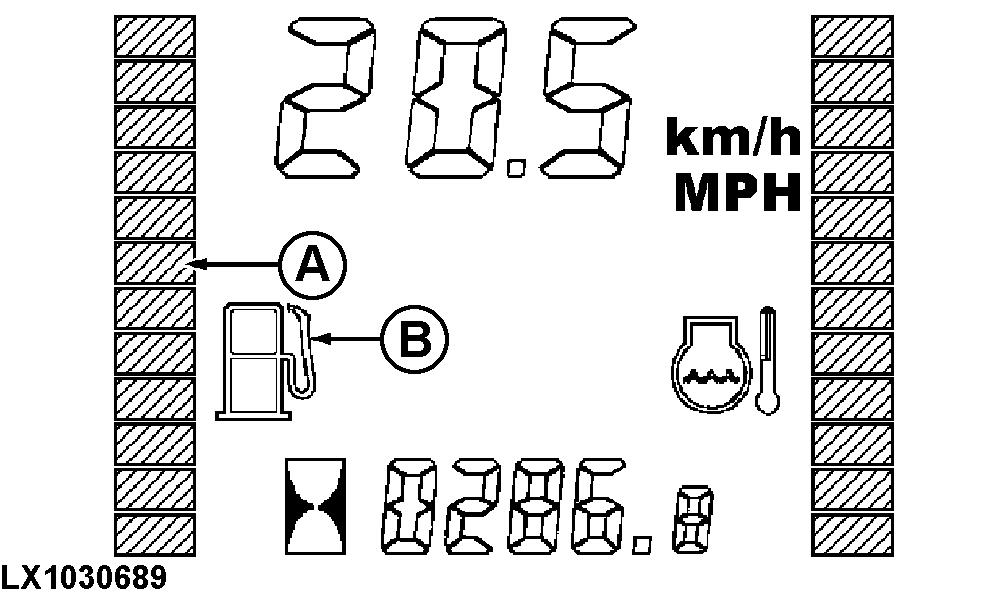

LX1030689-UN-06MAY08

O nível de combustível é representado por um máximo de 12 barras (A):

12-3 barras = o combustível é suficiente.

2 barras = área de reserva.

1 barra (piscando) = menos que 8% de combustível no tanque de combustível.

Se nenhuma barra é exibida e o símbolo (B) está piscando, significa que o sensor de nível do combustível apresenta defeito.
