Klapa dachowa

LX1033620-UN-14APR04

LX1033621-UN-14APR04

LX1033622-UN-14APR04

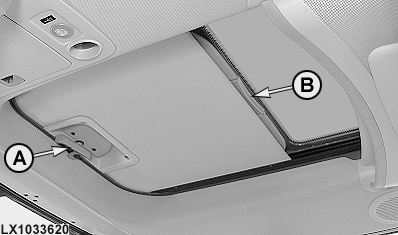

A - Dźwignia blokująca

B - Pokrywa

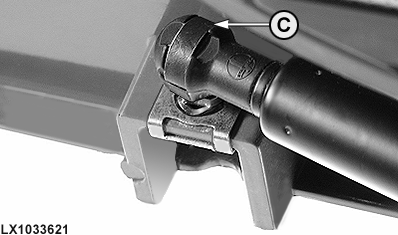

C - Zacisk mocujący

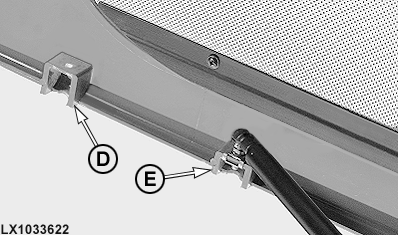

D - Mały kąt

E - Duży kąt

Do otwierania i zamykania klapy dachowej służy dźwignia (A).

Jeśli klapa dachowa jest wyposażona w szklaną płytę, można zabezpieczyć się przed bezpośrednim działaniem promieni słonecznych przy użyciu klapy (B).

Klapę dachową można ustawiać pod mniejszym lub większym kątem. Aby wyregulować kąt, wyjąć zacisk mocujący (C), wyciągnąć siłownik pneumatyczny z elementu ustalającego i wyjąć element ustalający. Zamontować element ustalający w żądanym położeniu (D) lub (E), umieścić siłownik pneumatyczny w elemencie ustalającym i zabezpieczyć zaciskiem.
