Cuplarea echipamentului antrenat prin priza de putere

LX009840-UN-02JAN95

ATENŢIE: Opriţi motorul şi decuplaţi priza de putere înainte de a ataşa un echipament antrenat prin priza de putere.

ATENŢIE: Utilajele cu inerţie mare nu ajung în repaos în momentul când maneta de comandă a prizei de putere este adusă în poziţia de decuplare. NU vă apropiaţi de utilaj în timp ce se mişcă “datorită inerţiei”. Nu lucraţi la utilaj până când nu s-a oprit complet.

ATENŢIE: Înainte de curăţare, reglare sau ungere a maşinilor antrenate prin priza de putere, a mecanismului de agăţare în trei puncte sau a arborelui cardanic, asiguraţi-vă că priza de putere este deconectată şi oprită, motorul tractorului este oprit şi cheia de contact este scoasă.

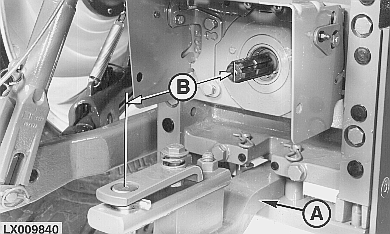

1. Aliniaţi bara de tracţiune oscilantă (A) paralel cu axul prizei de putere şi fixaţi-o în această poziţie.
2. Distanţa (B) de la capătul axului prizei de putere la gaura din capătul barei de tracţiune trebuie să fie de 350 mm (13.8 in.) pentru priza de putere de 540 rpm şi 400 mm (15.7 in.) pentru priza de putere de 1000 rpm.

Dacă canelurile prizei de putere nu sunt aliniate cu canalele din arbore, menţineţi motorul oprit şi mutaţi maneta de comandă a prizei de putere într-o poziţie marcată cu “N”. Apoi rotiţi cu mâna axul prizei de putere până la poziţia corectă.
