Verificaţi uzura barei de tracţiune

ATENŢIE: Piesele care au atins sau au depăşit limita de uzură trebuie să fie înlocuite cu piese noi.

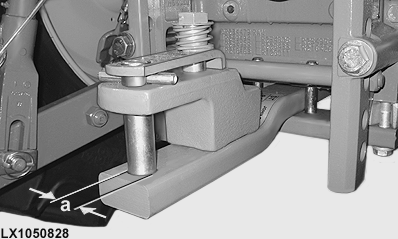

LX1050828-UN-08OCT10

Specificaţii pentru Cat. 2, bolţurile cârligului cu un diametru nominal de 31.5 mm (1.24 in.):

Articolul	Dimensiunea măsurată	Specificaţie
Bara de tracţiune, bolţul	Limita de uzură sau diametrul minim	29,5 mm 1.16 in.

Specificaţii pentru Cat. 3, bolţurile cârligului cu un diametru nominal de 40.0 mm (1.57 in.):

Articolul	Dimensiunea măsurată	Specificaţie
Bara de tracţiune, bolţul	Limita de uzură sau diametrul minim	37,5 mm 1.48 in.

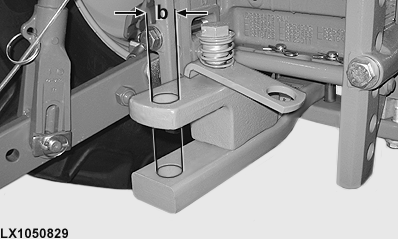

LX1050829-UN-08OCT10

Specificaţii pentru Cat. 2, gaura receptoare cu un diametru nominal de 33.0 mm (1.30 in.):

Articolul	Dimensiunea măsurată	Specificaţie
Găurile pentru bolţ de sus şi de jos (măsurare în direcţia de înaintare)	Limita de uzură sau diametrul maxim admis	35.0 mm (oval) 1.38 in. (oval)

Specificaţii pentru Cat. 3, gaura receptoare cu un diametru nominal de 41.0 mm (1.61 in.):

Articolul	Dimensiunea măsurată	Specificaţie
Găurile pentru bolţ de sus şi de jos (măsurare în direcţia de înaintare)	Limita de uzură sau diametrul maxim admis	43.0 mm (oval) 1.69 in. (oval)
