Verificaţi uzura cârligului acţionat manual (numai pentru Italia şi Spania)

ATENŢIE: Piesele care au atins sau au depăşit limita de uzură trebuie să fie înlocuite cu piese noi.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

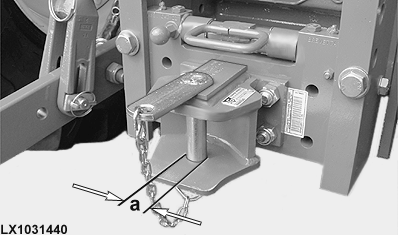

Verificaţi diametrul (a) al bolţului cârligului.

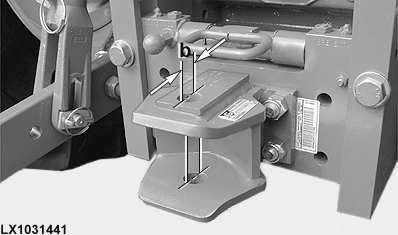

Verificaţi diametrul (b) al găurii pentru bolţ.

Specificaţii pentru Cat. 2, bolţurile cârligului cu un diametru nominal de 28.0 mm (1.10 in.)

Articolul	Dimensiunea măsurată	Specificaţie
Bolţul cârligului	Limita de uzură sau diametrul minim	26,5 mm 1.04 in.

Articolul	Dimensiunea măsurată	Specificaţie
Găurile pentru bolţ de sus şi de jos (măsurare în direcţia de înaintare)	Limita de uzură sau diametrul maxim admis	31.0 mm (oval) 1.22 in. (oval)

Specificaţii pentru Cat. 3, bolţurile cârligului cu un diametru nominal de 43.0 mm (1.69 in.)

Articolul	Dimensiunea măsurată	Specificaţie
Bolţul cârligului	Limita de uzură sau diametrul minim	41,0 mm 1.61 in.

Articolul	Dimensiunea măsurată	Specificaţie
Găurile pentru bolţ de sus şi de jos (măsurare în direcţia de înaintare)	Limita de uzură sau diametrul maxim admis	46.0 mm (oval) 1.81 in. (oval)
