Montarea greutăţilor pe flanşa punţii

LX1031685-UN-03APR03

LX1031686-UN-03APR03

ATENŢIE: Când montaţi şi înlăturaţi greutăţile, poziţionaţi roţile în aşa fel încât ghearele de agăţare să fie deasupra. Aceasta previne căderea greutăţilor.

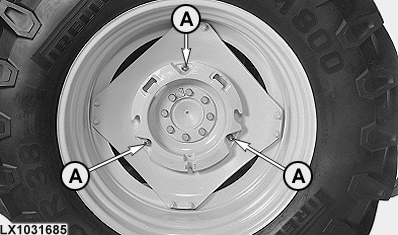

Ataşaţi prima greutate la discul roţii folosind trei şuruburi cu cap (A). Strângeţi şuruburile (A) la 305 N·m (225 lb.-ft.).

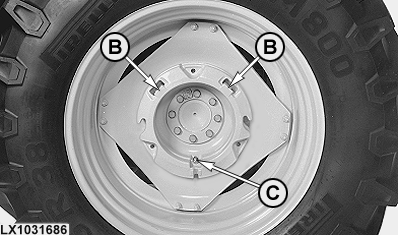

La montarea altor greutăţi, poziţionaţi întotdeauna roata în aşa fel încât ghearele de agăţare (B) să fie deasupra. Poziţionaţi greutatea suplimentară în ghearele de agăţare de deasupra şi înşurubaţi-o pe greutatea existentă cu un şurub cu cap (C) în partea de jos. Strângeţi şurubul (C) la 215 N·m (159 lb.-ft.).

IMPORTANT: După prima deplasare cu greutăţi pe roţi, strângeţi din nou şuruburile. Apoi, verificaţi şuruburile la acelaşi interval ca şi bolţurile roţilor.
