Tiranţi inferiori cu cuplare rapidă (tip cârlig)

LX1033644-UN-17MAY04

Aceşti tiranţi inferiori sunt destinaţi bilelor utilajelor din Categoria II şi Categoria III.

IMPORTANT: Bilele trebuie să aibă mărimea corectă.

Categoria cârligului	Diametrul bilei (a)
II	56 mm 2.2 in.)
III	64 mm 2.5 in.)

Cum se folosesc cârligele de cuplare

LX1033638-UN-17MAY04

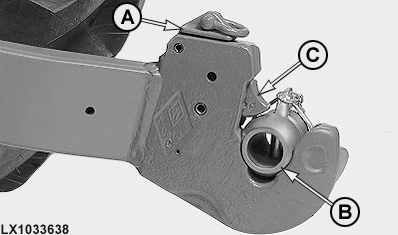

Cârligul de cuplare acţionat cu mâna

LX1033641-UN-17MAY04

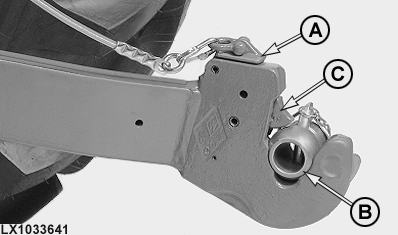

Cârligul de cuplare acţionat cu ajutorul unui cablu de comandă

A - Levier

B - Bilă

C - Ştift

Cuplajele sunt acţionate cu ajutorul levierului (A), care poate fi acţionat cu mâna sau cu ajutorul unui cablu de comandă.

IMPORTANT: Asiguraţi-vă că cârligele cuplajului sunt blocate:

Levierul (A) trebuie să fie în contact cu cârligul cuplajului, nu trebuie să existe joc sesizabil la bila (B) şi bolţul (C) trebuie să închidă bila.

Dacă există un cablu decomandă a cârligelor cuplajului, acordaţi atenţie modului în care lucrează cablurile după ce utilajul a fost ataşat. Dacă aceste cabluri atârnă excesiv sau se încurcă în arbuşti sau crengi, cârligele pot fi deschise accidental.

Blocaţi cârligele tirantului inferior

LX1033645-UN-17MAY04

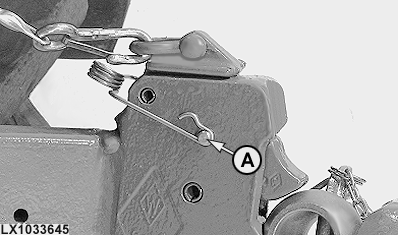

A - Set de piese de blocare

ATENŢIE: Când sunt ataşate utilaje cu încărcare asimetrică (de ex. cositoare laterală), sau când conducţi printre arbuşti înalţi sau copaci (de ex. când lucraţi în pădure), tiranţii inferiori trebuie asiguraţi împotriva deschiderii accidentale.

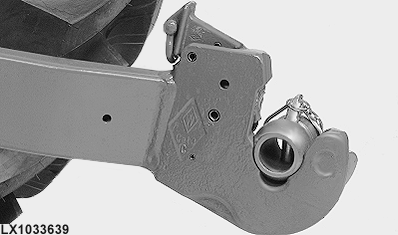

Folosiţi piesele de blocare John Deere AL165485 la ambele cârlige ale cuplajului.

LX1033639-UN-17MAY04

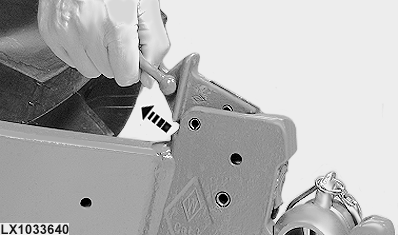

LX1033640-UN-17MAY04

NOTĂ:

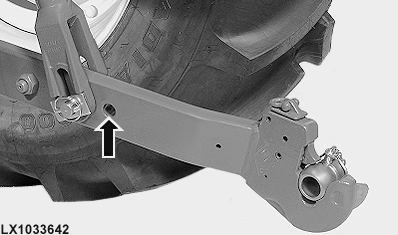

LX1033642-UN-17MAY04
