Tiranţi superiori cu cuplare rapidă (tip cârlig)

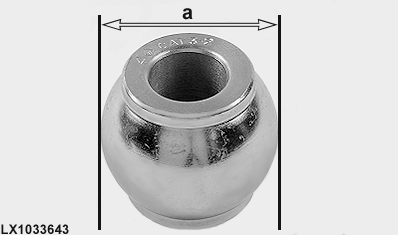

LX1033643-UN-17MAY04

Acest tirant superior este destinat bilelor utilajelor din Categoria II şi Categoria III.

IMPORTANT: Bila trebuie să aibă mărimea corectă.

Categoria cârligului	Diametrul bilei (a)
II	50 mm 2.0 in.)
III	60 mm 2.4 in.)

Cum se foloseşte cârligul de cuplare

LX1031601-UN-16SEP04

Cârligul de cuplare acţionat cu mâna

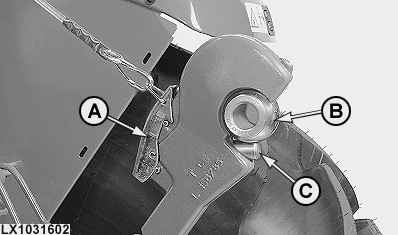

LX1031602-UN-16SEP04

Cârligul de cuplare acţionat cu ajutorul unui cablu de comandă

A - Manetă

B - Bilă

C - Ştift

Cuplajul este acţionat cu ajutorul levierului (A), care poate fi acţionat cu mâna sau cu ajutorul unui cablu de comandă.

IMPORTANT: Asiguraţi-vă că cârligul cuplajului este blocat:

Levierul (A) trebuie să fie în contact cu cârligul cuplajului, nu trebuie să existe joc sesizabil la bila (B) şi bolţul (C) trebuie să închidă bila.
