Înlocuirea curelelor de transmisie

LX1026131-UN-21MAY01

NOTĂ: La tractoarele cu priză de putere frontală, cureaua de antrenare trebuie înlocuită de către reprezentantul John deere.

Trageţi siguranţa şi ridicaţi capota.

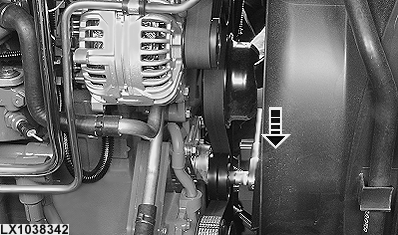

Eliberarea tensiunii din cureaua de transmisie

LX1038342-UN-18MAY06

LX1027736-UN-28AUG01

A - Gaură (camă)

B - Gaură (placa de bază)

C - Pulia de ghidare

ATENŢIE: Deconectaţi cablul negativ (-) de la baterie.

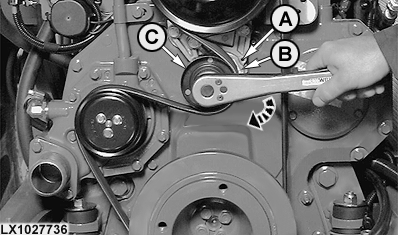

Scoateţi capacul de pe rola întinzătoare (C). Rotiţi şurubul rolei întinzătoare cu ajutorul unei chei de 15 mm (19/32 in.) (vezi săgeata). Întinzătorul curelei de antrenare revine automat în poziţia lui de întindere.

Întinzătorul curelei de antrenare poate fi menţinut în poziţia eliberată după cum urmează:

Rotiţi şurubul rolei întinzătoare (vezi săgeata) până când găurile (A) şi (B) sunt aliniate. Introduceţi un ştift cu diametrul de 5 mm (0.2 in.) în cele două găuri care sunt aliniate.

Pentru întindere, rotiţi rola întinzătoare uşor pentru a elibera ştiftul metalic şi trageţi-l din găuri. Întinzătorul curelei de transmisie revine automat în poziţia lui de întindere.

Înlocuirea curelelor de transmisie

LX1034175-UN-14JUN04

LX1034176-UN-14JUN04

A - Şuruburi cu cap moletat

B - Curea de transmisie

C - Ventilator

Scoateţi cele şase şuruburi (A) de la ventilator.

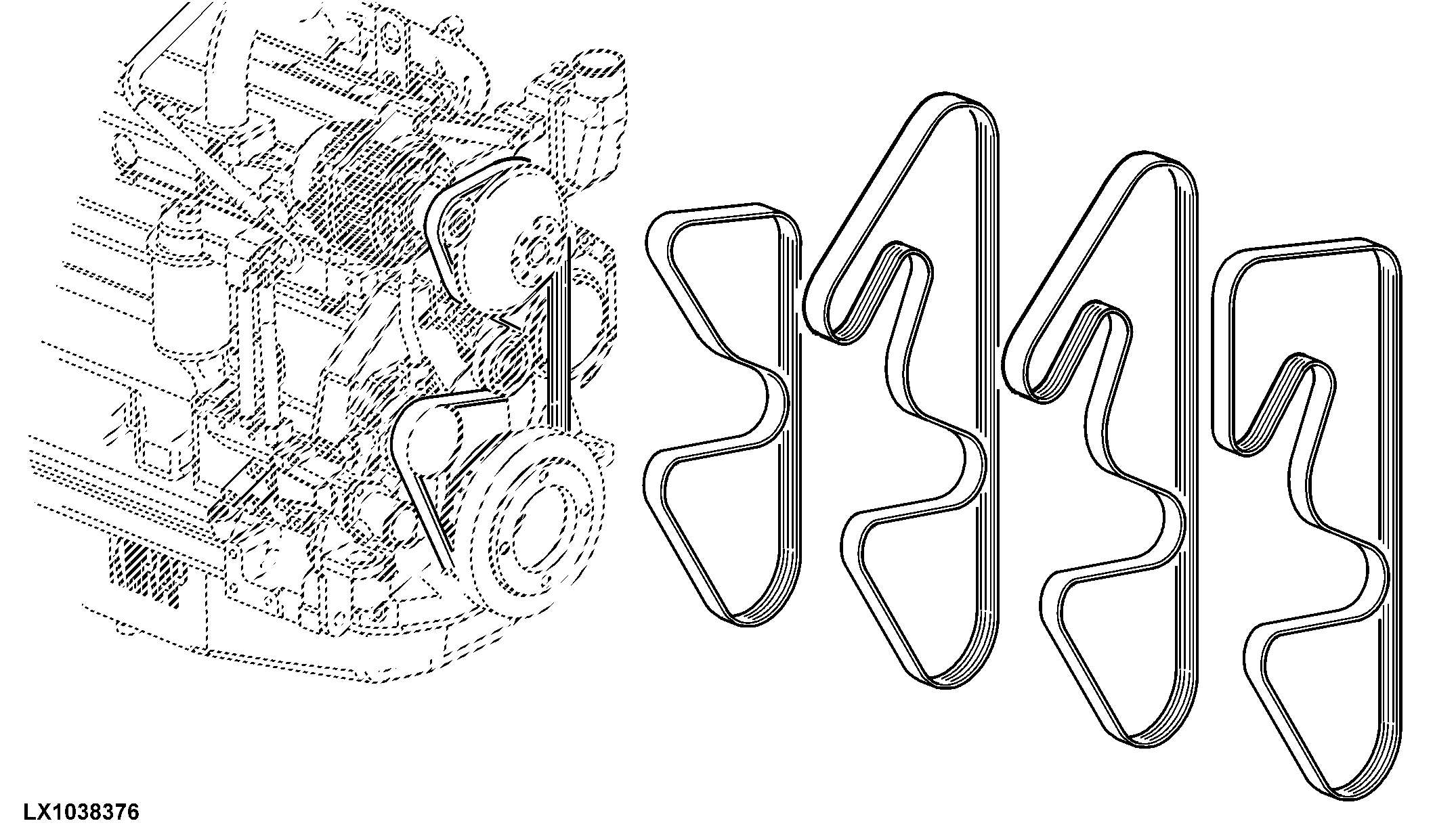

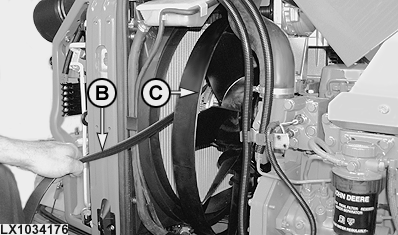

Scoateţi cureaua de antrenare (B) de pe ventilator (C) şi puneţi una nouă (vezi mai jos modul de rutare al curelei).

IMPORTANT: La instalare, utilizaţi întotdeauna şuruburi cu cap moletat noi.

Strângeţi şuruburile conform specificaţiei următoare.

Articolul	Dimensiunea măsurată	Specificaţie
Ataşarea la ventilator	Moment	22 - 28 N˙m 16 - 21 lb-ft
