Cârligul de remorcare (tip piton-fix/sferic)

NOTĂ: Componentele cârligului de remorcare tip piton-fix/sferic care sunt supuse la uzură trebuie să fie verificate la fiecare 250 de ore (consultaţi “Servisare / La fiecare 250 de ore”). Înlocuiţi, dacă este necesar.

Cârligul de remorcare piton-fix

LX1041424-UN-10NOV06

A - Arc

B - Ştift

C - Dispozitiv de fixare

Pentru a ataşa un utilaj, trageţi arcul (A) şi glisaţi ştiftul (B) spre dreapta. Opritorul (C) este împins în sus de către un arc. După ce utilajul este ataşat, împingeţi opritorul (C) în jos şi glisaţi ştiftul (B) complet spre stânga. Mutaţi arcul (A) înapoi în jos în poziţia sa zăvorâtă (poziţia indicată în imagine).

Cârligul de remorcare de tip sferic (versiunea veche)

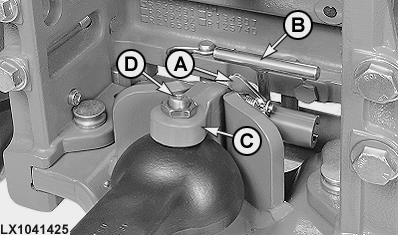

LX1041425-UN-19DEC06

A - Zăvor

B - Ştift

C - Dispozitiv de fixare

D - Şurub de reglare

Pentru a ataşa un utilaj, împingeţi zăvorul (A) spre înainte şi glisaţi ştiftul (B) spre dreapta. Opritorul (C) este împins în sus de către un arc. După ce utilajul este ataşat, împingeţi opritorul (C) în jos şi glisaţi ştiftul (B) spre stânga. Zăvorul (A) sare înapoi imediat ce ştiftul (B) ajunge în poziţia de blocare. Dacă este necesar, folosiţi o cheie hexagonală de 8 mm (0.3 in.) pentru a regla şurubul (D) la ochiul utilajului remorcat. Apoi strângeţi contrapiuliţa la 300 N˙m (220 lb-ft) folosind o cheie de 30 mm (1.2 in.).

Înlocuirea barei de tracţiune (versiunea veche)

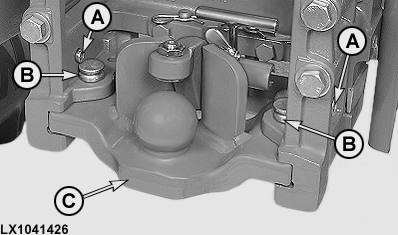

LX1041426-UN-10NOV06

A - Ştift de blocare

B - Ştift de fixare

C - Suport

Cârligul de remorcare tip piton-fix sau cel sferic pot fi demontate cu uşurinţă, de ex. pentru a instala o bară de tracţiune. Trageţi afară ştifturile de blocare (A), scoateţi ştifturile de fixare (B) şi trageţi suportul (C) spre spate.

Cârligul de remorcare de tip sferic (versiunea nouă)

LX1049992-UN-27JUL11

A - Mâner

B - Şurub de reglare

C - Dispozitiv de reţinere

Pentru ataşarea unui utilaj, trageţi mânerul (A) în sus şi glisaţi-l spre dreapta. Astfel se va deschide dispozitivul de blocare şi elemebtul de reţinere (C) poate fi mişcat în sus. După ataşarea utilajului, împingeţi în jos elementul de reţinere (C) şi cuplaţi mânerul (A) în poziţia sa iniţială. Mânerul (A) se va cupla corespunzător numai când ştiftul de blocare este împins complet spre stânga. Dacă este necesar, folosiţi o cheie hexagonală de 8 mm (0.3 in.) pentru a regla şurubul (B) la ochiul utilajului remorcat. Apoi strângeţi contrapiuliţa la 300 N˙m (220 lb-ft) folosind o cheie de 30 mm (1.2 in.).

Înlocuirea barei de tracţiune (versiunea nouă)

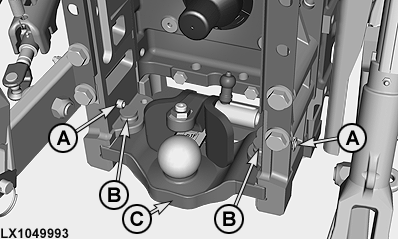

LX1049993-UN-27JUL11

A - Ştift de blocare

B - Ştift de fixare

C - Suport

Cârligul de remorcare tip piton-fix sau cel sferic pot fi demontate cu uşurinţă, de ex. pentru a instala o bară de tracţiune. Trageţi afară ştifturile de blocare (A), scoateţi ştifturile de fixare (B) şi trageţi suportul (C) spre spate.
