Reglarea aripilor pivotante

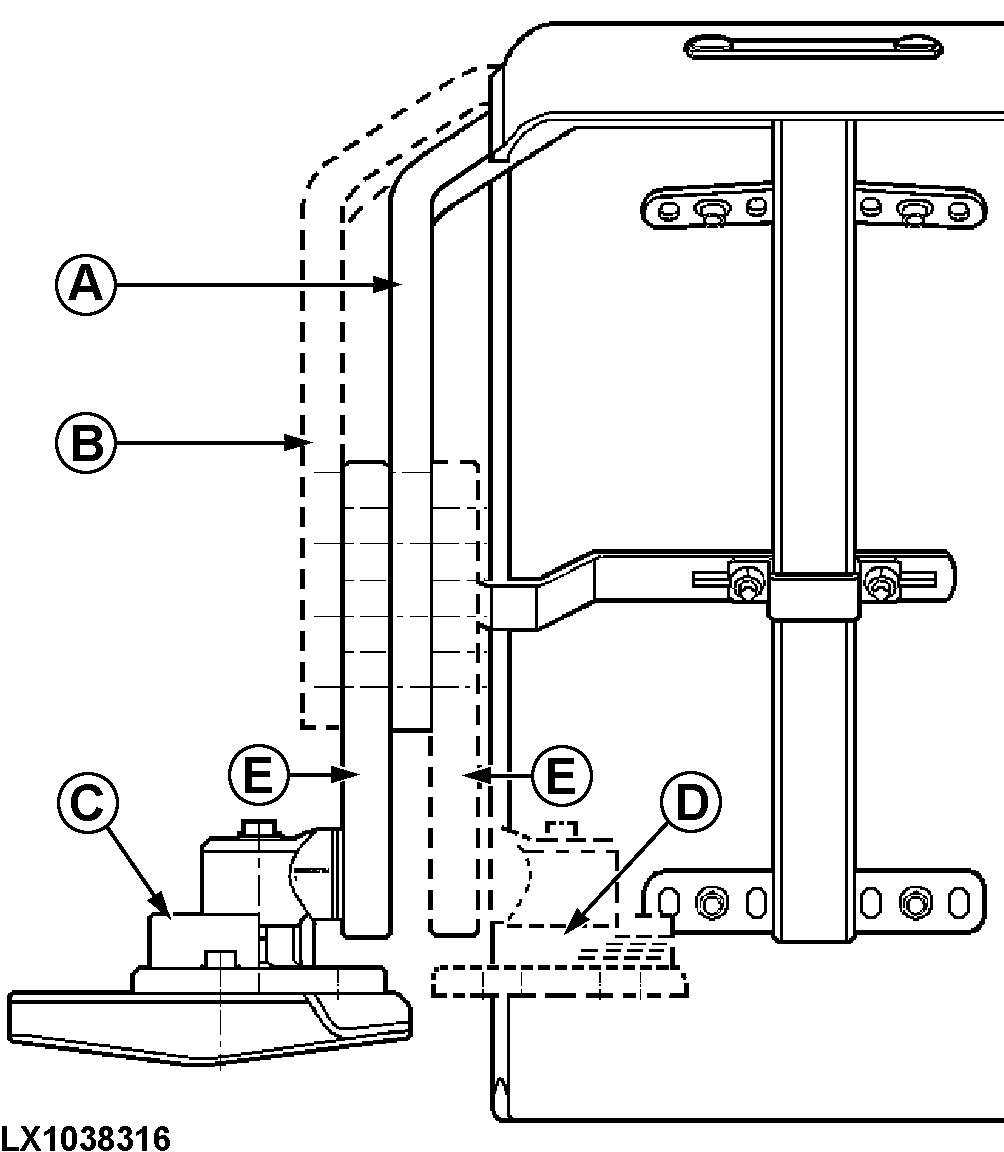

LX1038316-UN-08AUG06

A - Suportul la braţul de reglare (partea roţii)

B - Suportul la braţul de reglare (partea tractorului)

C - Placa pivotantă (partea tractorului)

D - Placa pivotantă (partea roţii)

E - Braţ de reglare

Aripile pot fi reglate individual. Sunt posibile câteva poziţii de reglare. Înclinarea, lăţimea şi înălţimea aripilor pot fi reglate în funcţie de mărimea pneului. Dacă intenţia este de a schimba poziţiile C şi D între ele, rotiţi piesa (NU o montaţi în cealaltă parte a tractorului). Apoi reglaţi unghiul faţă - spate al braţului de reglare (E). Pentru a face reglajul, urmaţi procedura:

1.
   LX1031619-UN-31MAY06

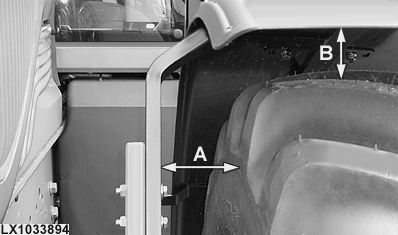

   LX1033894-UN-11MAR04

   Ridicaţi partea frontală a tractorului astfel încât puntea frontală motoare să poată pivota liber.

---




2. Rotiţi volanul în ambele direcţii şi pivotaţi puntea pentru a determina cea mai potrivită poziţie a aripii.

3. Reglaţi poziţia aripii astfel încât să aibă jocuri minime (vezi figura). Nu trebuie să fie nici un contact cu şasiul tractorului.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4. Reglaţi opritorul aripii pentru a preveni prinderea ei de muchii când volanul este rotit complet şi puntea pivotată. Asiguraţi-vă că opritorul este în contact cu şasiul tractorului înainte ca aripa să poată lovi şasiul.

5.

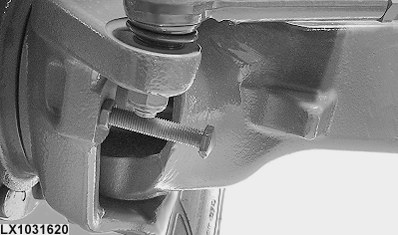

   LX1031620-UN-24APR06

   Reglaţi de asemenea opritoarele direcţiei pentru a vă asigura că roata nu intră în contact cu şasiul tractorului.

---

Strângeţi şuruburile la următoarele valori ale cuplului:

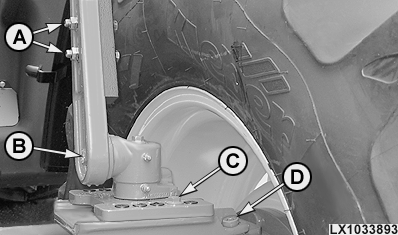

LX1033893-UN-11MAR04

A - Şuruburi cu cap hexagonal, suportul la braţul de reglare

B - Şuruburi cu cap hexagonal, braţul de reglare la articulaţie

C - Şuruburi cu cap hexagonal, placa pivotantă pe bază

D - Şuruburi cu locaş hexagonal, baza la carcasa articulaţiei

Şuruburi (A)..............	140 N˙m (105 lb-ft)
Şurub (B)..............	300 N˙m (220 lb-ft)
Şuruburi (C)..............	140 N˙m (105 lb-ft)
Şuruburi (D)..............	190 N˙m (140 lb-ft)
