Cârligul de remorcare cu înălţime reglabilă

LX1041478-UN-19DEC06

LX1031689-UN-15APR03

LX1031690-UN-15APR03

LX1041479-UN-19DEC06

LX1041480-UN-19DEC06

A - Maneta de reglare a înălţimii

B - Buton de blocare

C - Levier de acţionare

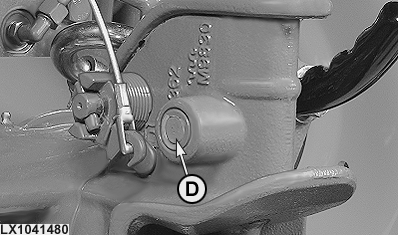

D - Ştift indicator

Tractorul poate fi echipat cu unul din patru tipuri diferite de cârlige (1 - 4) care sunt acţionate în moduri diferite.

Înălţimea tuturor cârligelor poate fi reglată folosind levierul (A).

Pentru cârligul 1, butonul de blocare (B) trebuie să fie apăsat suplimentar.

Cârligele pot fi deschise şi închise cu ajutorul levierului (C).

Cârligele 3 şi 4 sunt închise când ochiul de remorcare al remorcii intră în cârlig. Cârligele 3 şi 4 pot fi acţionate de asemenea de pe scaunul operatorului cu ajutorul comenzii la distanţă.

Cârligele 3 şi 4 sunt blocate când ştiftul indicator este la nivelul carcasei.

IMPORTANT: Folosiţi numai remorci cu ochi de remorcare corespunzător diametrului bolţului cârligului.

Cârligele care se rotesc nu trebuie utilizate niciodată pentru tractarea remorcilor cu bare de remorcare care se rotesc faţă de remorcă.

Încărcările statice verticale şi sarcinile remorcabile maxime admise sunt menţionate în secţiunea “Specificaţii“.

NOTĂ: Componentele cârligului care sunt supuse uzurii trebuie să fie verificate la fiecare 250 de ore (consultaţi “Servisare / La fiecare 250 de ore”). Înlocuiţi-le dacă este necesar.
