Priza cu şapte poli pentru remorcă

LX1042963-UN-30MAY07

LX1019770-UN-17NOV00

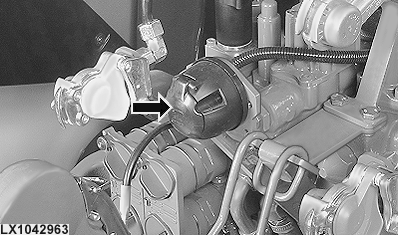

Priza se utilizează pentru a conecta faruri, lumini intermitente de semnalizare şi dispozitive electrice pe remorcă sau pe utilaj. Folosiţi întotdeauna sisteme de iluminare suplimentare pe utilajul montat dacă acesta acoperă luminile de semnalizare a virajului sau alte lumini din spatele tractorului.

NOTĂ: Prize potrivite găsiţi la dealer-ul dvs. John Deere.

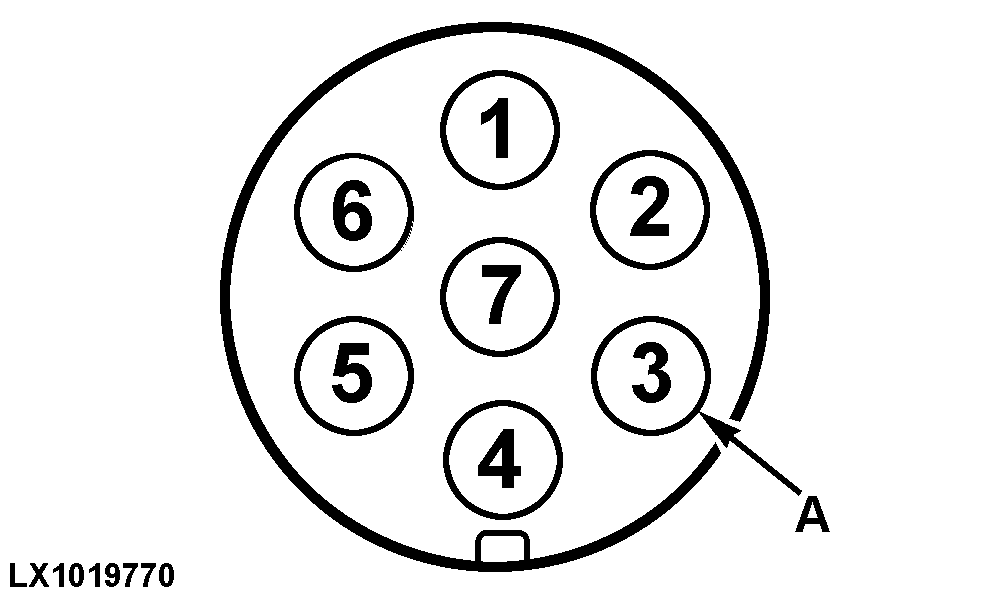

Conexiunea (A) este contactul de masă.

Conexiune	Funcţie	Culoarea conductorului
1	Semnalizare de viraj stânga	Verde închis
2	—	—
3	Masă	Negru
4	Semnalizare de viraj dreapta	Purpuriu
5	Lumina de poziţie dreapta	Gri
6	Luminile de frână	Albastru deschis
7	Lumina de poziţie stânga	Gri
