Operarea structurii de protecţie la răsturnare pliabile ROPS

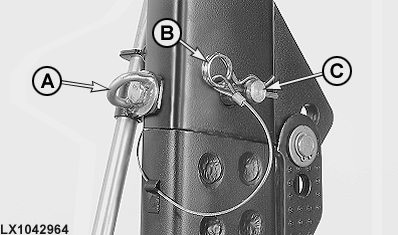

LX1042964-UN-09JUL07

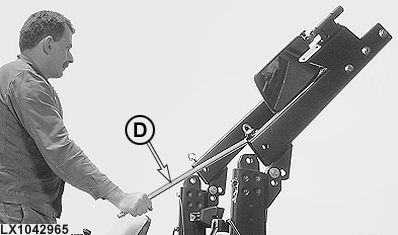

LX1042965-UN-09JUL07

A - Şuruburi

B - Bolţuri cu eliberare rapidă

C - Bolţuri

D - Mâner

ATENŢIE: Dacă tractorul este exploatat vreodată pentru scurt timp cu structura de protecţie pliată (de ex. pentru a intra într-o clădire joasă), conduceţi cu atenţie sporită. NU folosiţi centura de siguranţă cu structura de protecţie coborâtă.

Ridicaţi structura de protecţie din nou imediat ce tractorul este exploatat în condiţii normale.

Slăbiţi şuruburile cu cap hexagonal (A) în ambele părţi. Scoateţi bolţurile cu eliberare rapidă (B) din ambele părţi, şi înlăturaţi bolţurile (C) din ambele părţi. Folosiţi mânerul (D) pentru a coborâ structura de protecţie cu grijă spre spate.

Asiguraţi structura de protecţie în ambele părţi cu bolţurile (C) şi cu bolţurile cu eliberare rapidă (B).
