Scaunul ergonomic

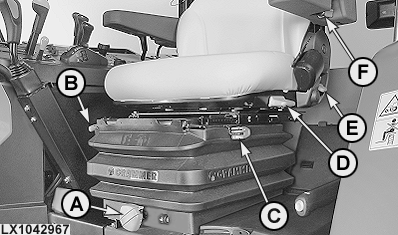

LX1042967-UN-30MAY07

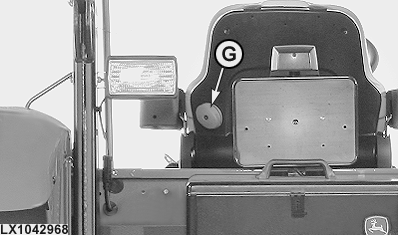

LX1042968-UN-30MAY07

A - Pârghie pentru reglare în funcţie de greutatea operatorului

B - Reglare orizontală

C - Maneta arcului înainte/înapoi¹

D - Manetă pentru mişcarea axului¹

E - Reglarea înclinării spătarului

F - Reglarea înclinării cotierelor

G - Reglare suport lombar

Pentru a regla scaunul în sus, ridicaţi-l până când se aşează cu un clic (maxim 3 poziţii). Pentru reglarea în jos, ridicaţi scaunul la poziţia de oprire şi apoi coborâţi-l.

Reglarea arcului înainte/înapoi:

• Maneta (C) spre înainte - fără suspensie orizontală
• Maneta (C) spre înapoi - cu suspensie orizontală

IMPORTANT: Opriţi motorul înainte de rotirea scaunului. Atingerea accidentală a comenzilor poate duce la operarea tractorului sau a utilajului.

Dacă scaunul este echipat cu un ax de rotire (echipament opţional), acesta este acţionat cu ajutorul manetei (D) după cum urmează:

Ridicarea manetei în sus permite rotirea scaunului cu 15° spre stânga sau spre dreapta. Scaunul spoate fi blocat la intervale de 7.5°.

Pentru a coborî cotiera cu 30°, apăsaţi dispozitivul de reglare al cotierei (F) din cotieră.
