Tirantul superior

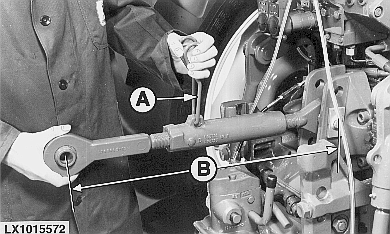

LX1015572-UN-11DEC96

Lungimea tirantului superior poate fi reglată cu ajutorul mânerului (A). Ridicaţi maneta de reglare (A) şi reglaţi prin rotaţie lungimea necesară.

• Lungimea minimă 530 mm (20.9 in.)
• Lungimea maximă 725 mm (28.5 in.)

Nu vă abateţi de la dimensiunile specificate. Crestăturile în filet indică setările maxime permise. Filetele nu trebuie să fie deşurubate mai mult de la receptor. După reglare, apăsaţi mânerul înapoi peste tirantul superior. Introduceţi bolţul de prindere între axul utilajului şi tirantul superior, apoi asiguraţi-l.
