Comutaţi transmisia PowrQuad Plus

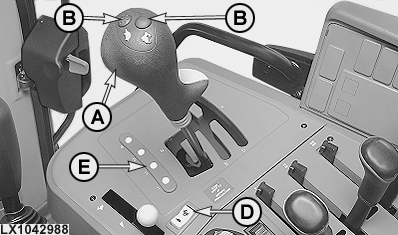

LX1042988-UN-06JUL07

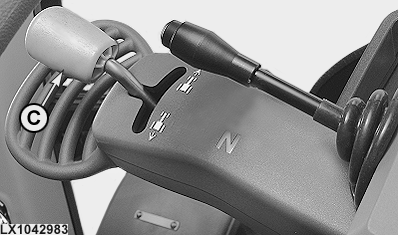

LX1042983-UN-06JUL07

A - Maneta schimbătorului de gamă

B - Butoanele de schimbare a treptei de viteză

C - Maneta de schimbare a sensului de înaintare

D - Comutatorul pentru schimbarea treptei de viteză (extra)

E - Indicatorul treptei

Treptele sunt schimbate cu ajutorul manetei schimbătorului de gamă (A), a manetei schimbătorului de viteze (B) - sau comutatorul (D) - şi a manetei de schimbare a sensului (C). Indicatorul treptei (E) arată treapta selectată.

Înainte de a porni motorul, puneţi maneta pentru schimbarea a sensului de înaintare (C) în poziţia neutră. Pentru deplasare, în primul rând mutaţi maneta de schimbare a gamelor (A) în poziţia pentru gama dorită şi apoi mutaţi maneta pentru schimbarea sensului de înaintare în direcţia dorită.

ATENŢIE: Dacă maneta pentru schimbarea sensului este acţionată când motorul este pornit şi este selectată o treaptă, tractorul va începe să se mişte.

Pentru schimbarea gamelor trebuie să apăsaţi pedala ambreiajului. Nu este necesar să apăsaţi pedala ambreiajului pentru a schimba vitezele sau direcţia de deplasare. La schimbarea gamelor la viteze de deplasare de sau peste aprox. 7 km/h (4.4 mph), transmisia este automat cuplată într-o treaptă care corespunde vitezei de deplasare. Această funcţie automată poate fi suprimată menţinând apăsat unul din butoanele schimbătorului de viteze.

Pentru a parca tractorul, mutaţi maneta de schimbare a sensului de înaintare (C) în poziţia neutră şi cuplaţi pe parcare maneta de schimbare a gamelor (A).

IMPORTANT: Cuplaţi zăvorul de parcare numai când tractorul staţionează.

NOTĂ: Dacă maneta (A) este mutată în poziţia de parcare când maneta de schimbare a sensului (C) nu este în poziţia neutră, este declanşată o alarmă acustică şi se aprinde intermitent litera “N”. Când motorul este oprit, maneta de schimbare a sensului de înaintare rămâne în poziţia selectată dar transmisia se cuplează în poziţia neutră. Dacă maneta de schimbare a sensului nu este în poziţia neutră când este pornit motorul, este declanşată o alarmă acustică şi litera “N” începe să se aprindă intermitent pentru a avertiza operatorul. Dacă maneta de schimbare a sensului este mutată din poziţia neutră în timp ce zăvorul de parcare este cuplat, este declanşată o alarmă acustică. Pentru a face tractorul să se mişte, puneţi maneta pentru schimbarea sensului în poziţia neutră şi apoi mutaţi-o în poziţia dorită.

Sincronizarea turaţiei motorului la schimbarea treptelor de viteză

Pentru o schimbare uşoară, turaţia motorului este sincronizată temporar de către un sistem electronic. Dacă nu este dorită, această funcţie poate fi dezactivată de către reprezentantul John Deere.

Cuplarea optimă a treptei de viteză pentru deplasarea cu sarcină (Transport):

1. Selectaţi o treaptă potrivită pentru deplasarea cu sarcină.
2. Cuplaţi prima treaptă.
3. Conduceţi şi schimbaţi în sus gamele până când ajungeţi la cea mai înaltă gamă.
4. Schimbaţi treptele de viteză în sus.

Operarea pe vreme rece

Dacă uleiul este rece (0°C, 32°F), aceasta poate afecta funcţionarea manetei de schimbare a sensului de înaintare. La temperaturi sub -10°C (14°F), poate fi necesar mai mult timp pentru schimbarea direcţiei de deplasare. La temperaturi sub +5°C (41°F), sincronizatorul automat al turaţiei motorului este dezactivat.

În asemenea circumstanţe, maneta pentru schimbarea sensului de înaintare trebuie acţionată de câteva ori înainte ca tractorul să înceapă să se mişte. Când uleiul a avut timp să se încălzească, funcţionarea devine din nou normală.

Modul “revenire acasă”

În anumite circumstanţe, tractorul poate fi condus în modul "revenire-acasă" chiar dacă s-a produs o defecţiune electrică a transmisiei.

Pentru aceasta, opriţi motorul, scoateţi conectorul K10/2 (cutia de relee K10) şi reinstalaţi-l la 90° faţă de poziţia sa originală. “Come Home” (“Revenire-acasă”) trebuie să fie cuvântul de ordine.

NOTĂ: În modul revenire-acasă, turaţia motorului este limitată la 1500 rpm şi numai prima treaptă din fiecare grupă este disponibilă.

Controlul de croazieră (dacă există)

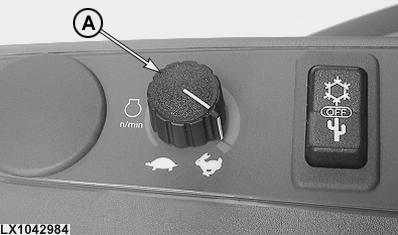

LX1042984-UN-06JUL07

Turaţia maximă a motorului poate fi limitată pentru folosirea prizei de putere cu ajutorul butonului de control de croazieră (A). Mutaţi maneta manuală de viteze pe viteză maximă, apoi reduceţi turaţia motorului cu butonul de comandă (A).

La setarea inferioară, turaţia motorului este limitată la 1400 rpm. La setarea superioară, motorul poate rula la turaţia maximă. Turaţii particulare ale motorului pot fi alese între cele două poziţii.

Dacă nu se foloseşte priza de putere, controlul de croazieră (A) trebuie să fie în poziţia de viteză maximă sau în poziţia “Off”.
