Pre-asamblarea greutăţilor susţinute

ATENŢIE: Când executaţi lucrările descrise mai jos, respectaţi toate instrucţiunile de siguranţă.

ATENŢIE: Echipamentul utilizat pentru ridicarea şi transportul greutăţilor trebuie să fie capabil să suporte cel puţin 900 kg (1985 lb).

ATENŢIE: Folosiţi numai dispozitive de suspendare omologate.

ATENŢIE: Respectaţi regulile de siguranţă. Nu staţi sub greutăţile suspendate.

LX013997
LX013997-UN-02APR96

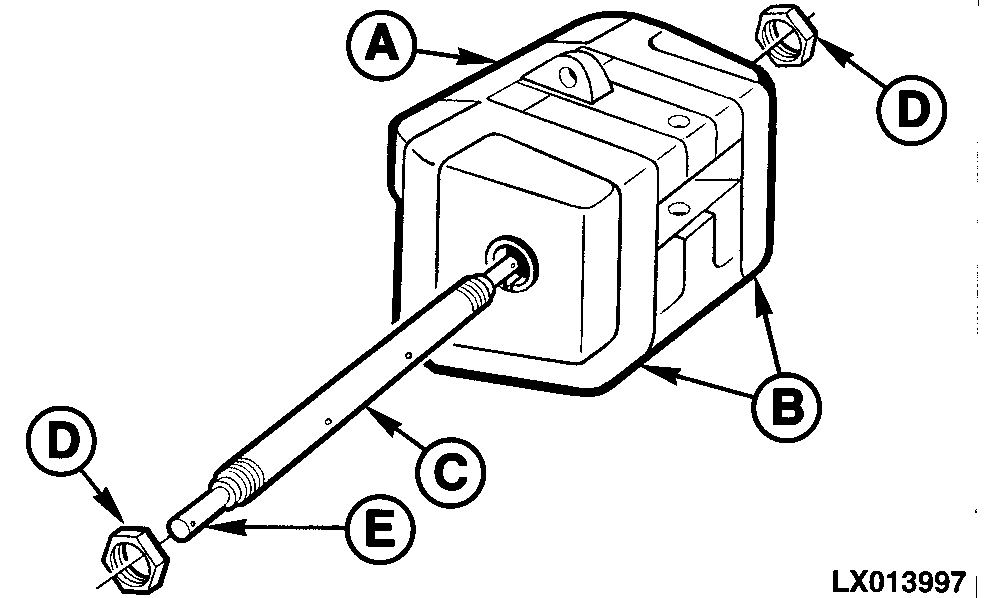

Utilizaţi o macara pentru a coborî greutatea centrală (A) pe o suprafaţă netedă.

Potriviţi greutăţile (B) de-a lungul greutăţii centrale şi montaţi axul de susţinere (C).

Strângeţi piuliţele (D) la 300 N˙m (220 lb-ft).

Dacă se montează la un mecanism de suspendare în trei puncte, reglaţi bolţul (E) la lungimea sa maximă.

LX013999
LX013999-UN-02APR96

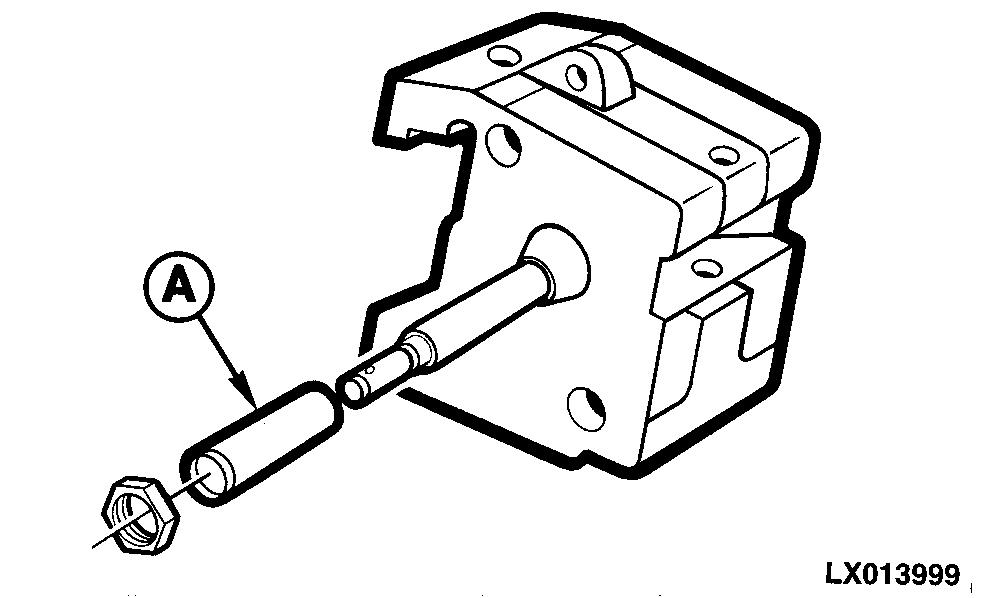

Dacă se montează numai greutatea centrală, montaţi o bucşă distanţieră (A) la fiecare capăt al axului de susţinere.

Strângeţi piuliţele la 300 N˙m (220 lb-ft).

LX014000
LX014000-UN-02APR96

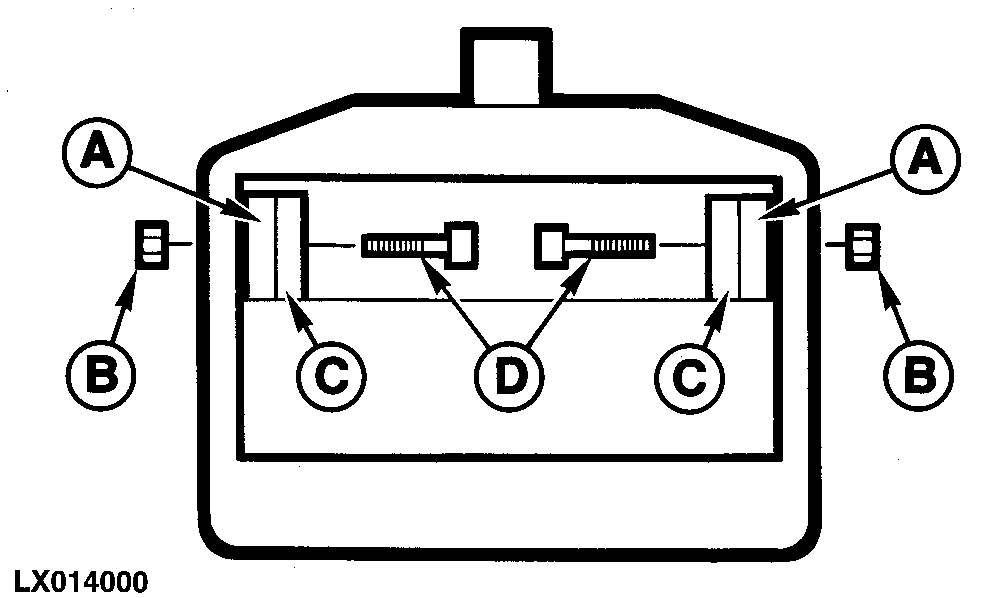

Când montaţi o greutate de bază de 65 kg (140 lb), montaţi două distanţiere (A) şi (C) pe fiecare din părţile interioare.

Când montaţi o greutate de bază de 80 kg (175 lb), montaţi un distanţier (A) pe fiecare din părţile interioare.

Când montaţi o greutate de bază de 110 kg (240 lb), distanţierele nu sunt necesare.

Introduceţi şuruburile cu locaş hexagonal (D) dinspre interior şi instalaţi piuliţele (B).

LX014001
LX014001-UN-02APR96

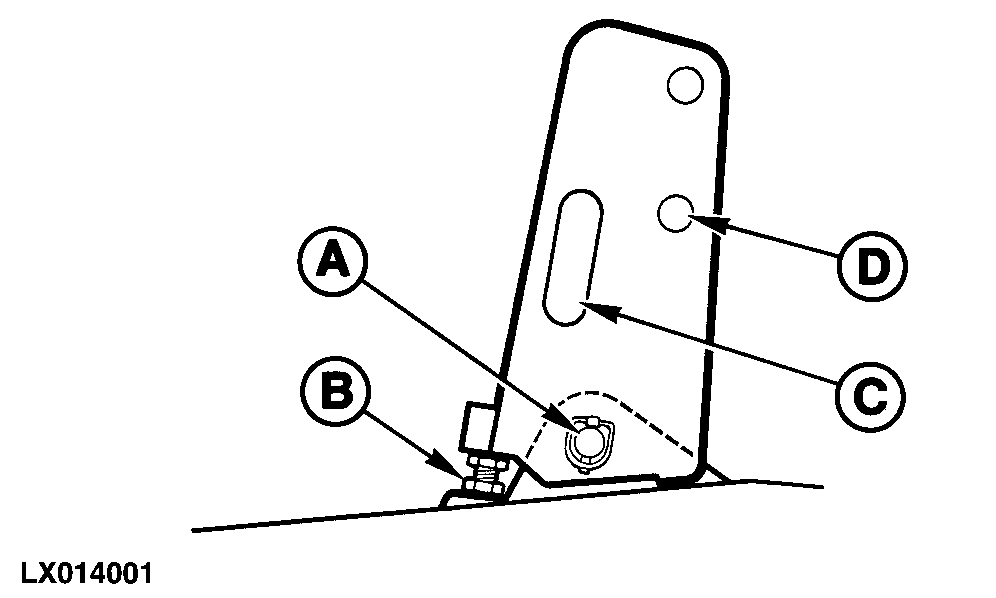

Dacă prindeţi de mecanismul de suspendare în trei puncte, montaţi consola tirantului superior. Introduceţi şi asiguraţi bolţul (A). Reglaţi adâncimea la care sunt înşurubate şuruburile (B) în consola tirantului superior până când şurubul este în contact cu greutatea susţinută, şi apoi contra-blocaţi şurubul.

Consola tirantului superior are o degajare (C) în care distanţierele pot fi păstrate când nu sunt utilizate.

Când consola tirantului superior nu este utilizată, poate fi pliată şi asigurată pe greutatea de bază cu ajutorul găurii (D).

OU12401,0001774-58-20070704
